Ligne automatique de lavage, remplissage, bouchage et étiquetage de pots de pâte de chocolat

La machine de remplissage et d'embouteillage de pâte de chocolat est une ligne automatisée complète qui comprend les machines suivantes :

Plateau tournant d'alimentation de bouteilles rondes

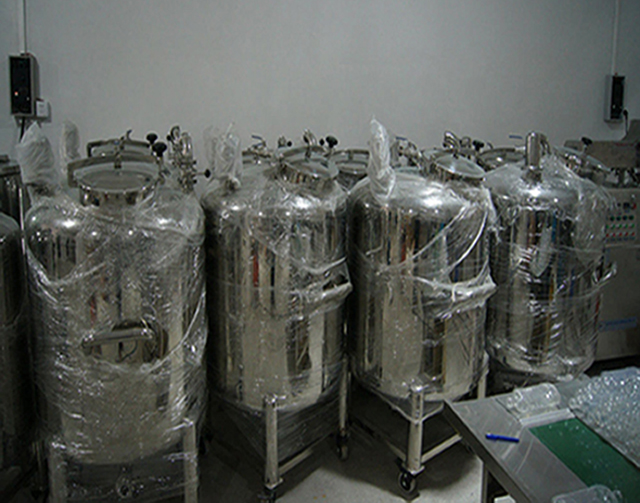

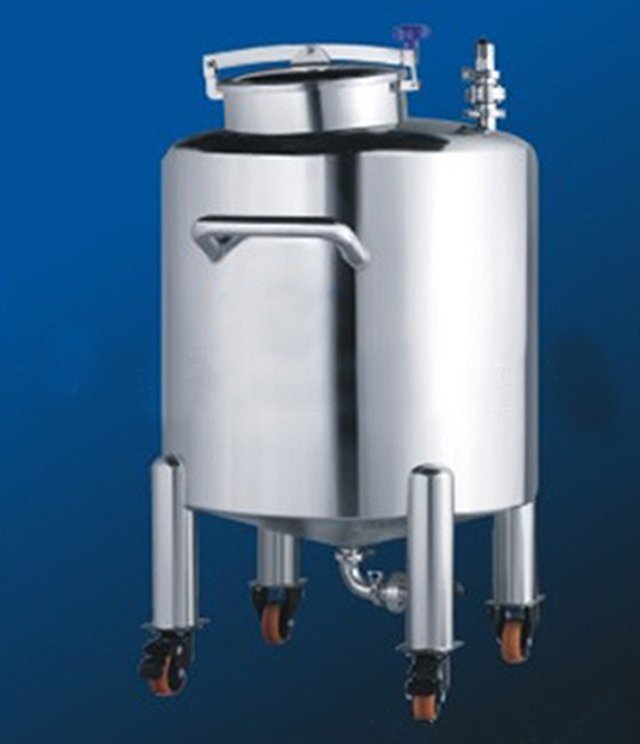

Réservoir de stockage à double enveloppe avec fonction de maintien de la température

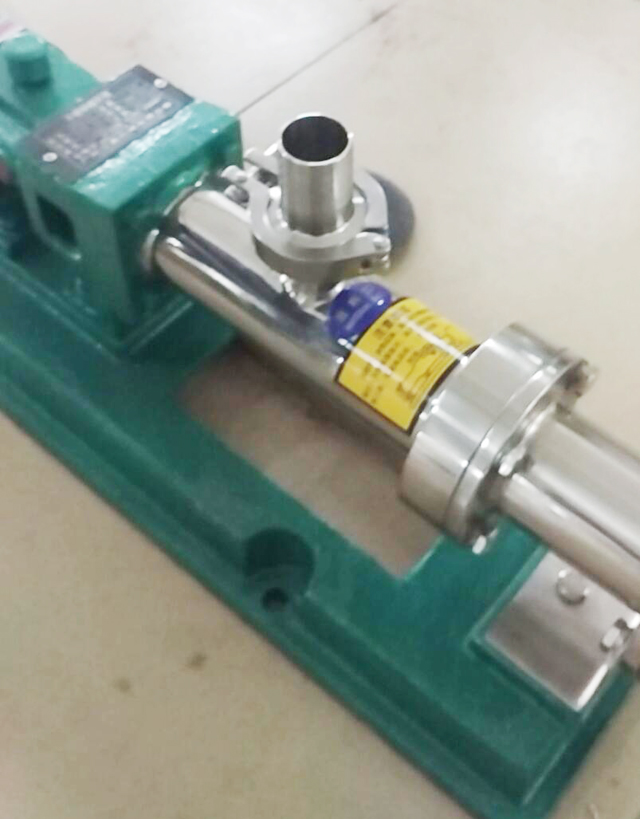

Pompe de transfert pour aspirer les matériaux dans la machine de remplissage
Machine de remplissage linéaire à 4 têtes
Machine à sceller les bocaux
Machine de bouchage à vis
Etiqueteuse pour bouteilles rondes

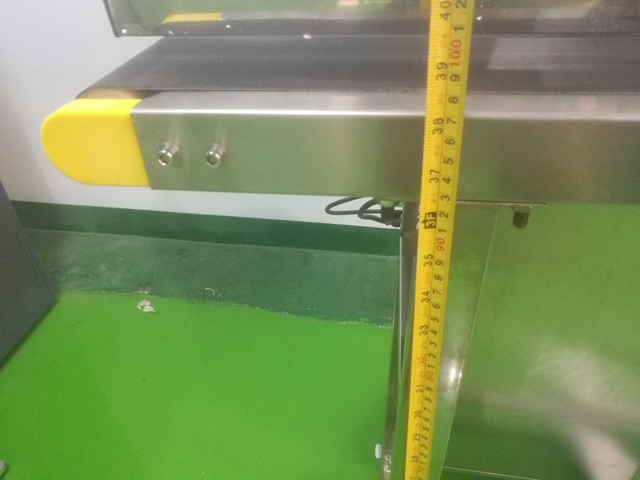

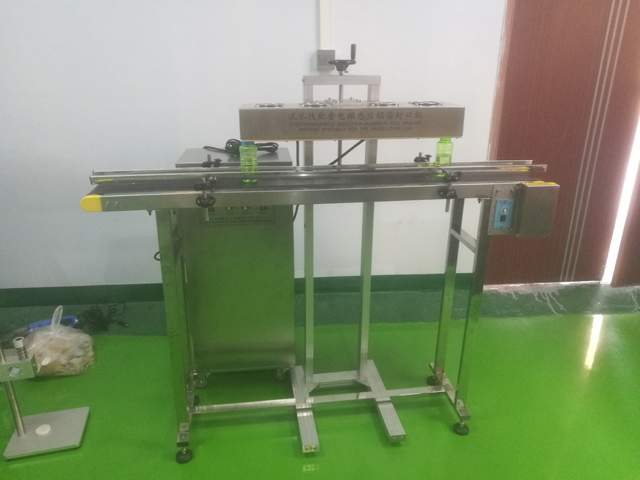

Machine de scellage par induction de table
Codeur thermique (marque Dikai)
Machine à laver et sécher les bocaux automatique

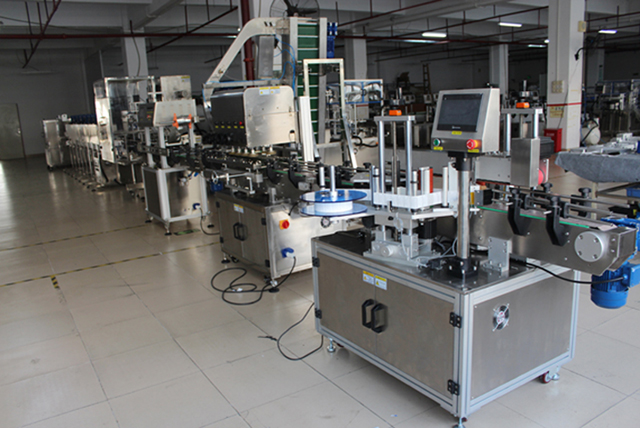

L'ensemble de la ligne de mise en bouteille de pâte de chocolat, du lavage des pots à l'étiquetage, est principalement applicable aux matériaux à haute viscosité comme la crème au beurre, etc. dans l'industrie de l'emballage alimentaire.

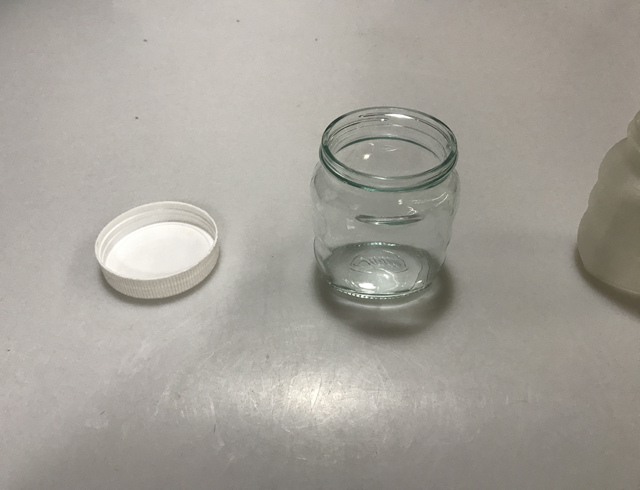

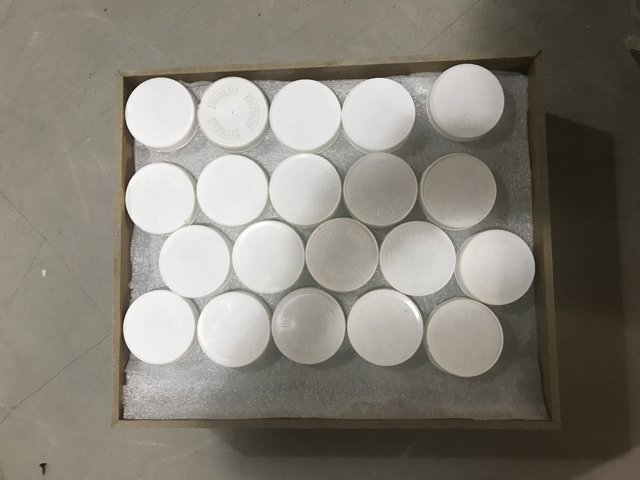

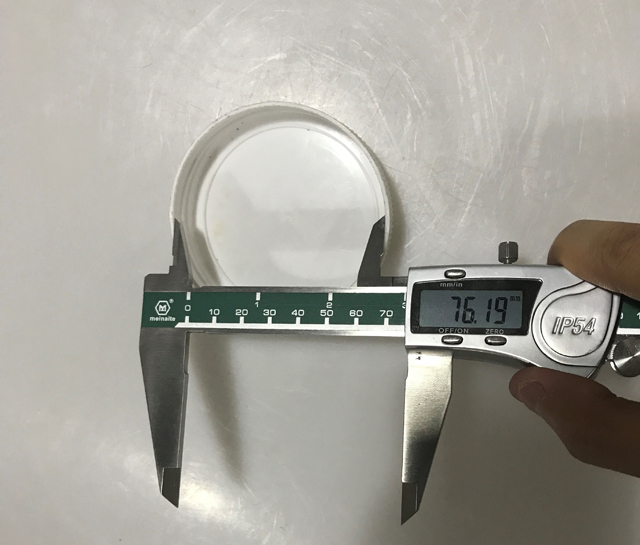

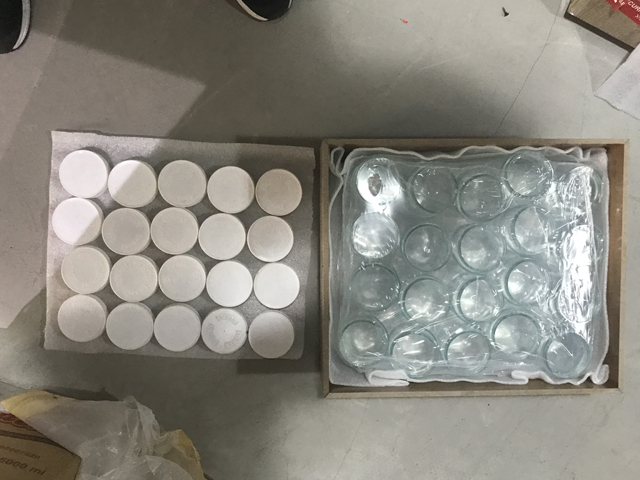

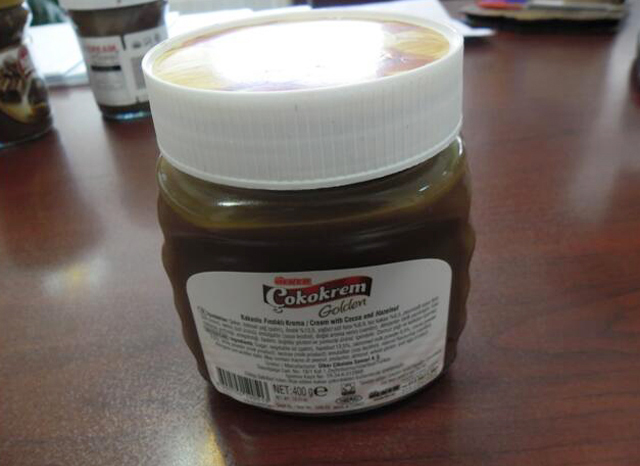

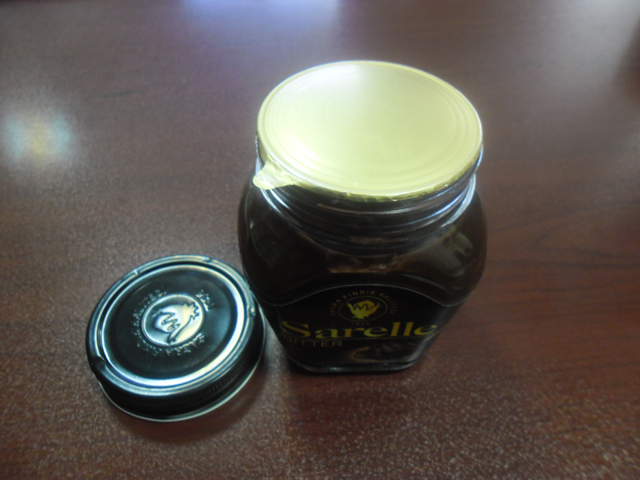

Échantillons

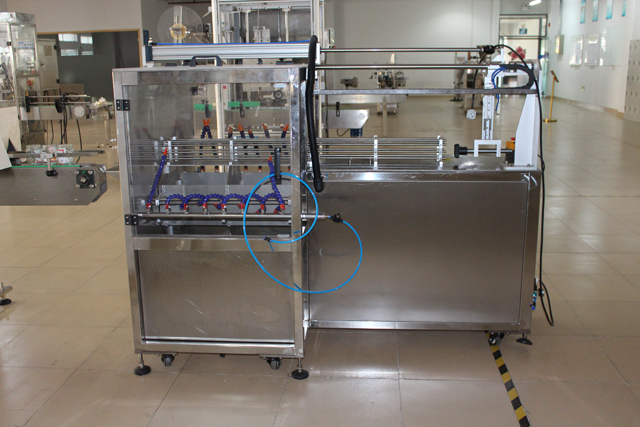

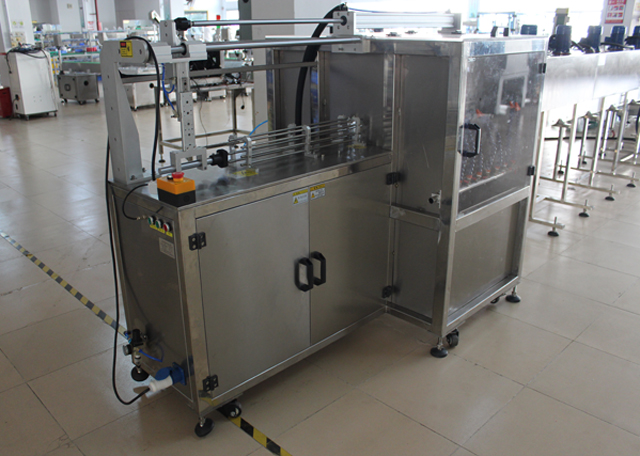

Machine à laver les bouteilles en verre

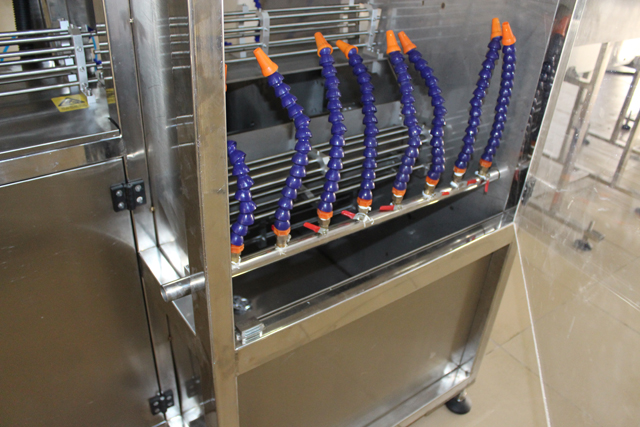

La machine à laver les bouteilles en verre adopte une pulvérisation et un lavage continus, elle a une efficacité élevée et un bon résultat de lavage.
La machine à laver les bouteilles en verre est utilisée pour nettoyer les bouteilles en verre d'eau minérale, d'eau pure, de jus et de boissons gazeuses, d'alcool, de vin, etc. C'est une sorte d'équipement pour la ligne de production de l'industrie des boissons.

Données techniques de la machine à laver les bocaux en verre :

Modèle	VK-BW12	VK-BW16	VK-BW18
Capacité de production	2000-3000B/H	3000-5000B/H	5000-7000B/H
Diamètre de la bouteille	Φ60-Φ100mm	Φ60-Φ100mm	Φ60-Φ100mm
Hauteur de la bouteille	160-320 mm	160-320 mm	160-320 mm
Pouvoir	0,75 kW	1,45 kW	1,45 kW
Diamètre global	1200×1000×1800mm	1400×1250×1800mm	1600×1450×1800mm
Poids	900 kg	1100kg	1300kg

Avec chambre de protection pour la machine à laver les bouteilles

Machine à laver et tunnel de séchage

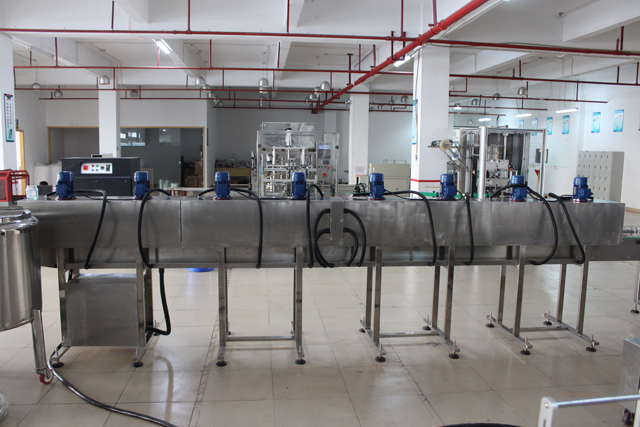

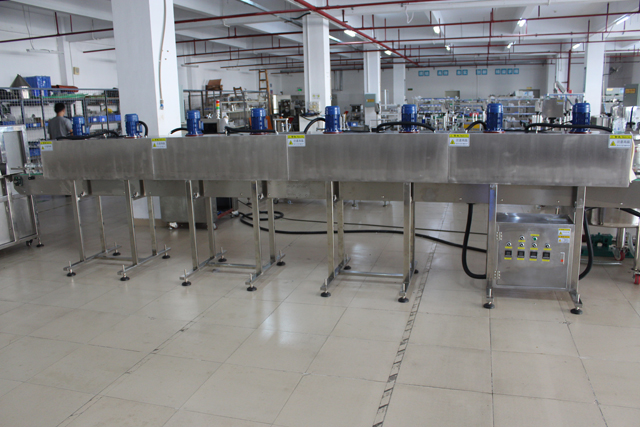

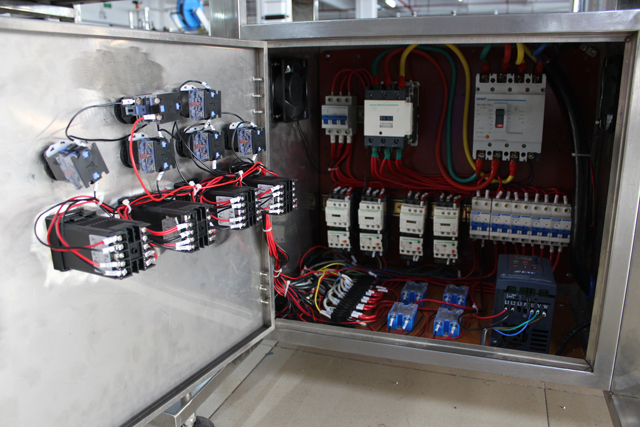

Tunnel de séchage pour la mise en bouteille

Le principe du séchage par micro-ondes

Les micro-ondes sont une sorte d'onde électromagnétique dont la fréquence est comprise entre 300 MHz et 300 GHz. La molécule d'eau dans les matériaux du milieu est une molécule polaire, sous l'effet du changement rapide du champ électromagnétique, son orientation de polarité va changer avec les changements du champ électrique externe à grande vitesse, provoquant le mouvement et le frottement de la molécule. Ainsi, l'énergie du champ micro-onde peut être convertie en énergie thermique dans le milieu pour augmenter la température des matériaux. Réaliser le chauffage, le soufflage et une série de processus physiques et chimiques, et ainsi, le chauffage par micro-ondes est obtenu.

Principaux paramètres techniques :

Alimentation : 380 V ± 10 %, 50 Hz ± 1 %, triphasé à cinq fils
Fréquence de sortie micro-ondes : 2450±50MHz
Puissance apparente d'entrée micro-ondes : ≤ 28 KVA
Puissance de sortie micro-ondes : ≥ 20 kW
Plage de réglage de la puissance du micro-ondes : 0-30 kW (réglable)
Température ambiante : -5-40°C
Humidité relative : 80%,
Environnement environnant : pas de gaz corrosif, de poussière conductrice et de gaz explosif
Dimensions hors tout (L x l x H) : 9400 x 840 x 2050 mm
Vitesse de transmission : 0-10 m/min (réglable)
Hauteur de l'entrée et de la sortie : 60 mm
Conformité aux normes nationales GB10436-89 en matière de fuites de micro-ondes (<5 mw/cm^2)
Conformité de la sécurité des équipements avec la norme GB-5226Conformité de la norme de sécurité électrique avec un pays GB16798-1997Indice de sécurité sanitaire des machines alimentaires

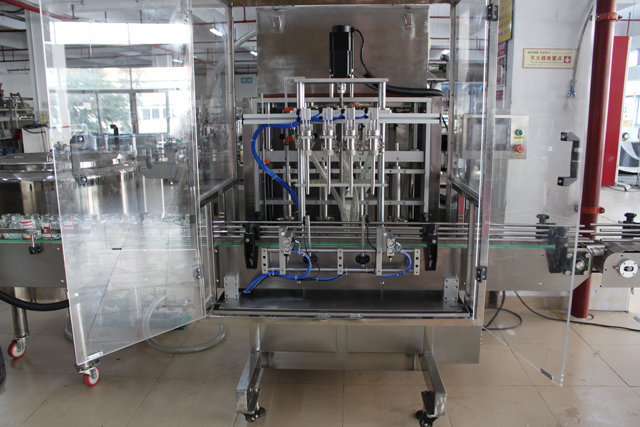

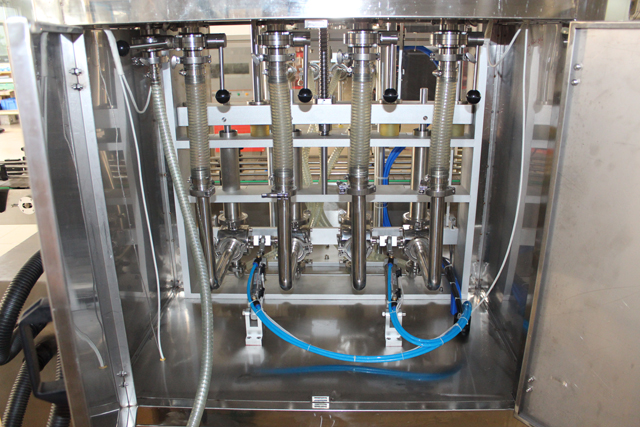

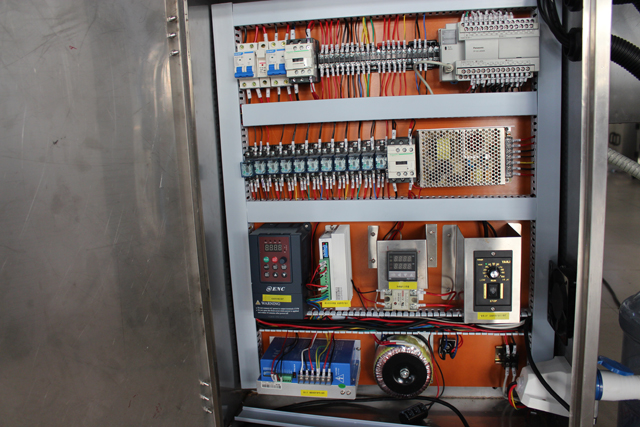

Machine de remplissage linéaire avec 4 têtes de remplissage

La machine est un équipement amélioré par rapport à la machine de remplissage et de bouchage traditionnelle, avec un fonctionnement à double poste de travail. Remplissage par pompe péristaltique de haute précision, machine entièrement contrôlée par PLC et équipée d'une interface homme-machine à fonctionnement visuel. Elle est principalement destinée au remplissage et au bouchage à grande vitesse de types de bouteilles rondes et irrégulières.

Paramètres de performance :

Fonctionnement de l'écran tactile, conception humanisée, utilisation facile.
Contrôle PLC programmable par micro-ordinateur, changement de paramètre de spécification de transformation pratique et rapide.
Capteur de niveau de liquide précis, complément d'alimentation automatique, paramètres de débit atmosphérique fixes, pour vous aider à terminer l'opération de remplissage précise.
Capteur photoélectrique et contrôle de liaison de porte pneumatique, manque de bouteille, mais les bouteilles sont une protection automatique.
Vannes de régulation à fonctionnement pneumatique, sécurité, haute efficacité. Chaque vanne est indépendante de la régulation et du nettoyage.
Réglage libre de la quantité de remplissage sur l'écran tactile.
La conception de la structure de la buse de remplissage anti-goutte empêche le tirage.
Matériau pour SUS304. Et partie de contact avec le matériau pour le matériau SUS316.

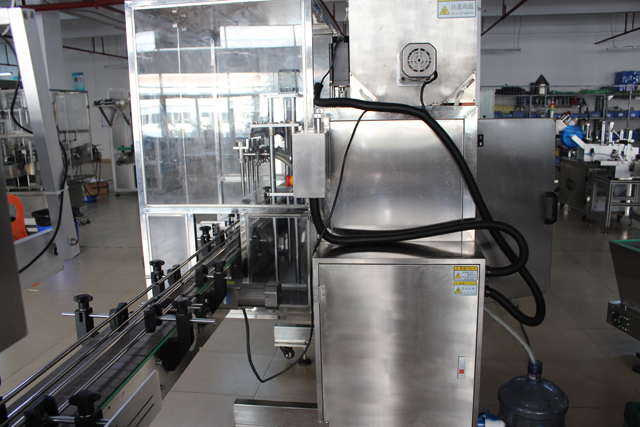

Machine avec fonction de mélange et de chauffage

Principaux paramètres techniques

Modèle : VK-PF-4 (avec 4 têtes de remplissage)
Volume de remplissage : 500-3000 ml Productivité 40-60 bots/min
Précision de remplissage : ≤±1%
Taux de plafonnement : ≥ 99 %
Alimentation en air : 1,2-1,8 m3/h 0,4-0,6 Mpa
Alimentation : 380v/50Hz
Puissance: 5 kw
Poids : 1600 kg
Dimensions : 2700*1400*1700mm

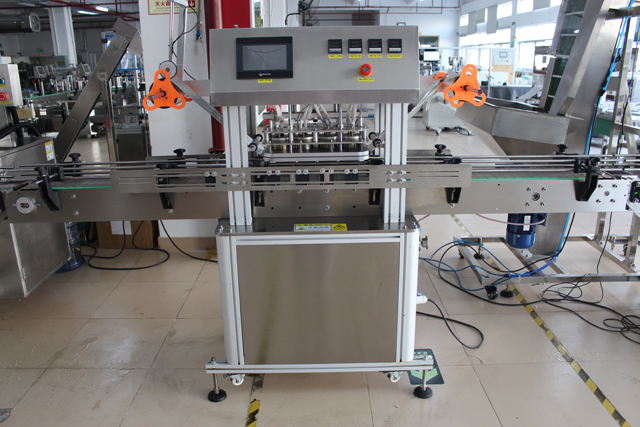

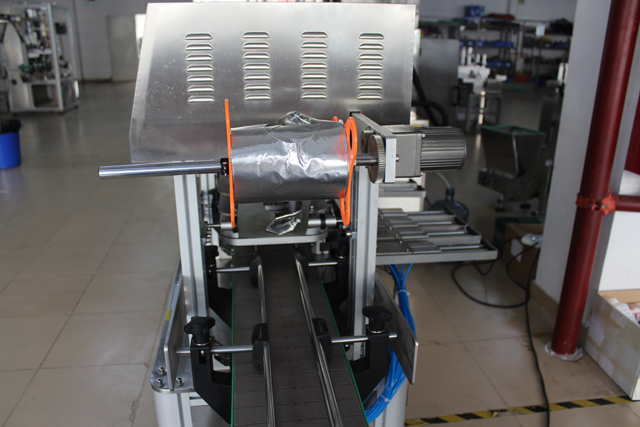

Machine automatique de scellage de bocaux

La série de machines de scellage de bouteilles à large ouverture est une nouvelle génération de machines à scellage automatique développées par ma division conformément à la demande du marché. Avec la conception combinant la lumière, l'électricité et le gaz, elle présente de nombreux avantages, une structure compacte, une belle apparence, un joint joli et ferme, une efficacité élevée, une utilisation et un entretien faciles. Elle est largement utilisée pour sceller une variété de bouteilles en plastique avec du film et du papier d'aluminium, telles que les industries alimentaires, pharmaceutiques, chimiques, cosmétiques et autres, particulièrement adaptée au scellage de bouteilles en polyester de grand diamètre. La machine a ces fonctions, étanche à l'humidité, étanche, prolongeant la durée de conservation du produit, ainsi que le rôle d'antivol et d'anti-contrefaçon. Les feuilles d'aluminium sont des matières premières de film en rouleau.

Caractéristiques de la machine à sceller :

Fabriqué en acier inoxydable et en alliage d'aluminium; belle apparence; combine la lumière, l'électricité et le gaz ensemble; contrôle PLC; degré élevé d'automatisation; haute efficacité; fonctionnement simple; être pratique pour remplacer les bouteilles de différentes hauteurs et diamètres d'ouverture; être applicable pour sceller les bouteilles qui sont souples.

Paramètre technique principal

Tension : 220 V CA/50 Hz
Pression d'air : 0,8 Mpa 0,1 m3/min
Puissance : 1500W
Dimensions : 1650×550×1350mm
Poids : 135 kg
Portée d'étanchéité : Φ70-Φ150mm
Vitesse de scellage : 400-900bot/h
Température de scellage : 50-300 °C
Forme et écart de température : Température constante automatique, un écart de ± 3 température

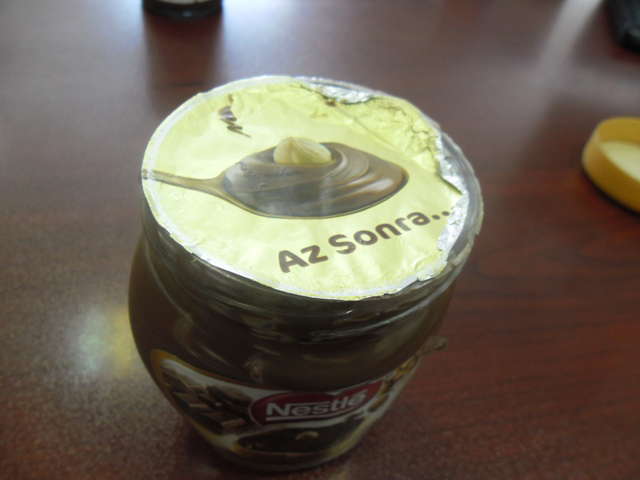

Échantillons de scellage final pour bocaux et bouteilles avec film aluminium

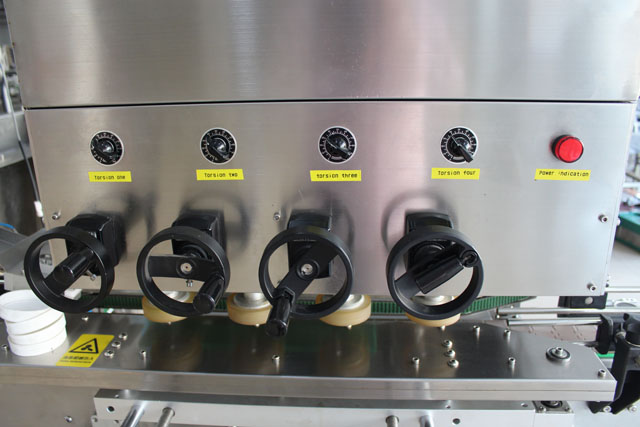

Machine de capsulage à vis à grande vitesse avec alimentation automatique des bouchons

Paramètres de base de la machine de capsulage à vis

Modèle : VK-SC
Capacité de production : 160-200 capsules/min
Taille du capuchon : 10-50/35-140 mm
Diamètre de la bouteille : 35-140 mm
Hauteur de la bouteille : 38~300 mm
Taille (L × l × H) : 3000 × 1200 × 2000 mm
Poids : 400 kg

Caractéristiques de la machine de capsulage de broche :

La machine de capsulage automatique à grande vitesse est la dernière amélioration d'un nouveau type de machine de capsulage. Apparence élégante d'avion, intelligente, vitesse de capsulage, taux de réussite élevé, appliquée aux industries alimentaire, pharmaceutique, cosmétique, pesticides, cosmétiques et autres industries de bouteilles à bouchon à vis de différentes formes. Des moteurs à quatre vitesses sont utilisés pour le couvercle, le clip de bouteille, la transmission, le capsulage, le degré élevé d'automatisation de la machine, la stabilité, la facilité de réglage ou le remplacement du bouchon de bouteille lorsqu'il n'y a pas de pièces de rechange, il suffit de faire des réglages pour terminer.

Cette machine de capsulage à vis convient au capsulage automatique dans les domaines des cosmétiques, des médicaments et des boissons, etc.
Beau, facile à utiliser
Offre de prix compétitive

Remarques :

Pas de bouteille, pas de bouchon
Différentes tailles de capuchon, pas besoin d'outils supplémentaires, facile à régler
Démêleur automatique de bouchons, alimentation de bouchons, fermeture de bouteilles, vissage de bouchons
Testé et réglé avant livraison
Manuel d'utilisation en anglais et offre de pièces de rechange correspondantes

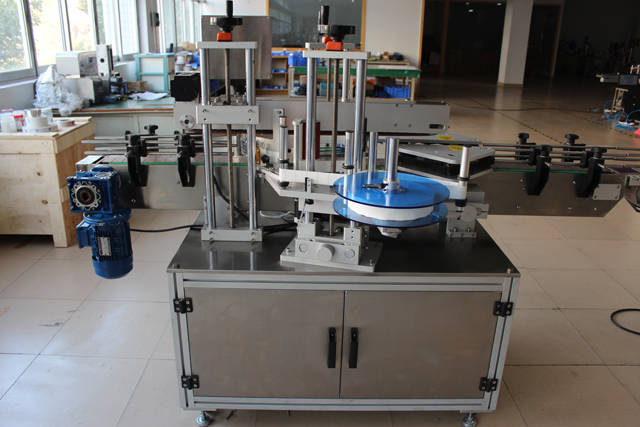

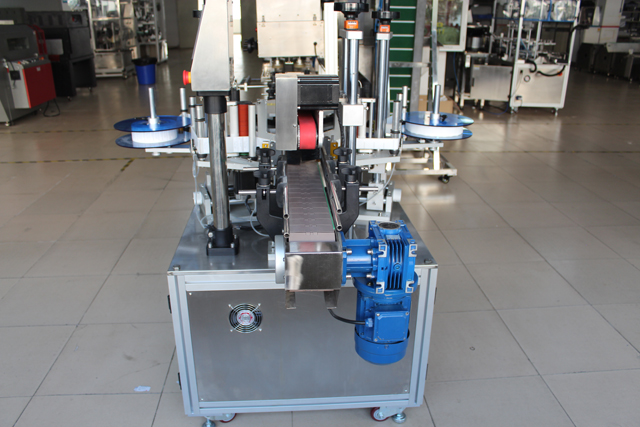

Étiqueteuse universelle double face automatique

L'étiqueteuse automatique double face est adaptée aux bouteilles rondes ou plates avec marquage double ou simple. La bande de forme peut être inclinée et la tête d'étiquetage peut être réglée selon huit orientations, de sorte que la machine peut être réglée avec succès en quelques minutes pour n'importe quelle bouteille.

La pression entre l'axe actif et le rouleau presseur peut être ajustée, de sorte que le sens de déplacement de la bande peut être ajusté librement. L'étiquette est uniquement pressée de manière flexible sans provoquer de distorsion.
La tête d'étiquetage adopte la structure des rouleaux de presse doubles, elle garantit que l'étiquette est tirée fermement mais pas cassée en raison de la découpe du papier en dessous, l'embrayage séparé rend la tension plus équilibrée.

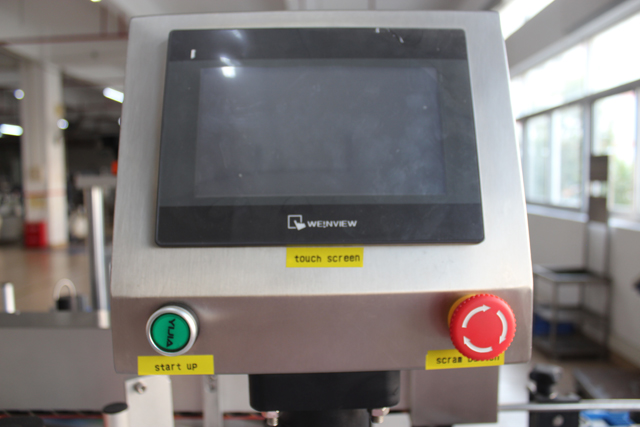

L'interface utilisateur à écran tactile en russe et en anglais avec un système d'aide en ligne facilite l'utilisation de la machine. La bande de presse est attachée à la ligne de transport principale, ce qui permet aux deux lignes de transport de fonctionner de manière absolument synchrone.
La machine est fournie avec le célèbre moteur pas à pas, elle réalise donc un véritable contrôle en boucle fermée et évite le phénomène de « l'aveugle qui marche » lorsqu'elle est fournie avec le moteur pas à pas.
L'encodeur multicanal détecte la position d'étiquetage avec précision à grande vitesse.
L'étiquette est pressée par un rabat après application sur la bouteille et pressée par les rouleaux éponge actifs et passifs. Ainsi, lorsque l'étiquette est collée, elle n'a pas de vessie,
Il est particulièrement adapté aux bouteilles en cristal étiquetées avec des étiquettes transparentes. Le système d'entraînement pneumatique et d'étiquetage à rouleaux en option permet d'étiqueter avec précision les bouteilles rondes.

Paramètres de base

Modèle : VK-DSL
Spécification de tension : AC220V/380V, 50/60HZ monophasé
Puissance : 2,2 kW/220 V (norme électrique américaine réglable)
Vitesse d'étiquetage : 40-50 pièces/min.
Précision de l'étiquetage : ±1 mm (erreurs des objets étiquetés et des étiquettes exclues)
Source d'air pour l'étiquetage : 5 kg/cm2
Gamme de récipients applicables : 15 à 150 mm de longueur, 10 à 100 mm de diamètre, 40 à 350 mm de hauteur
Étiquette applicable : 15-180 mm de hauteur, 10-200 mm de longueur.
Étiquette max. : 420 mm de diamètre, 76 mm de diamètre intérieur du rouleau de papier.
Espace entre les étiquettes : 3-4 mm
Espace entre les côtés supérieur et inférieur de l'étiquette et les côtés supérieur et inférieur du papier de support : 2 mm
