Machine de capsulage à vis à tête unique pour bouteilles à servomoteur linéaire automatique
  • Numéro de modèle : VK-SCC
  • Hauteur de bouteille applicable : 60-380 mm
  • Diamètre de col de bouteille applicable : 16-50 mm
  • Tension du moteur : 220 V (personnalisable)
  • Puissance du moteur : 0,37 kW
  • Capacité de production : 1200-1500 bouteilles/heure
  • Taille de la machine : 600*210*900mm
  • Emballage : Carton en bois
  • Poids de la machine : 140 kg
Voir la vidéo

Équipement Machine de capsulage à tête unique Présentation

Adoptant un matériau en acier inoxydable, la machine est résistante à la corrosion et facile à nettoyer. Avec une conception de structure compacte, elle occupe un petit espace au sol. Tandis que, avec une efficacité et une fiabilité élevées, c'est une machine à haut degré d'automatisation qui ne nécessite qu'un seul personnel opérationnel. Il s'agit d'un équipement de remplissage et de bouchage automatique combinant mécanisme, électricité et pneumatique en un seul.

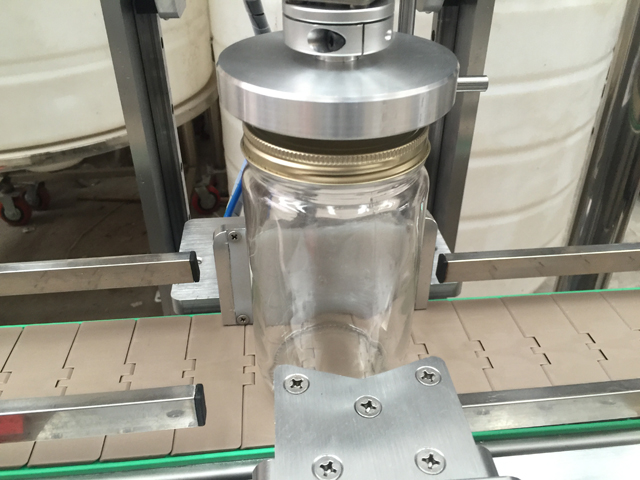

Paramètres techniques

tête de bouchage automatique.jpg

  • Numéro de modèle : VK-SCC
  • Hauteur de bouteille applicable : 60-380 mm
  • Diamètre de col de bouteille applicable : 16-50 mm
  • Tension du moteur : 220 V (personnalisable)
  • Puissance du moteur : 0,37 kW
  • Capacité de production : 1200-1500 bouteilles/heure
  • Taille de la machine : 600*210*900mm
  • Emballage : Carton en bois
  • Poids de la machine : 140 kg

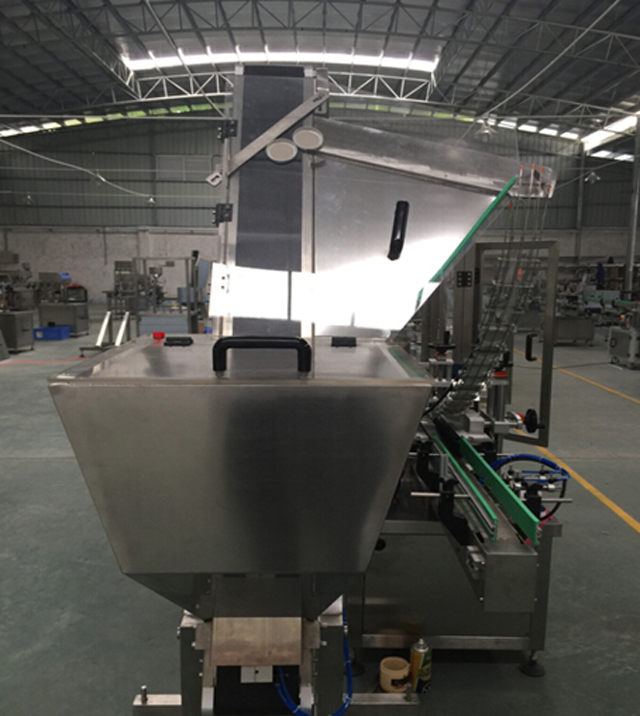

(Remarque : la machine est alimentée à la main par l'ouvrier pour le bouchage des bocaux ; il est facultatif de choisir le système d'alimentation automatique des bouchons dont les images sont présentées ci-dessous)

système de levage de bouchons.jpg

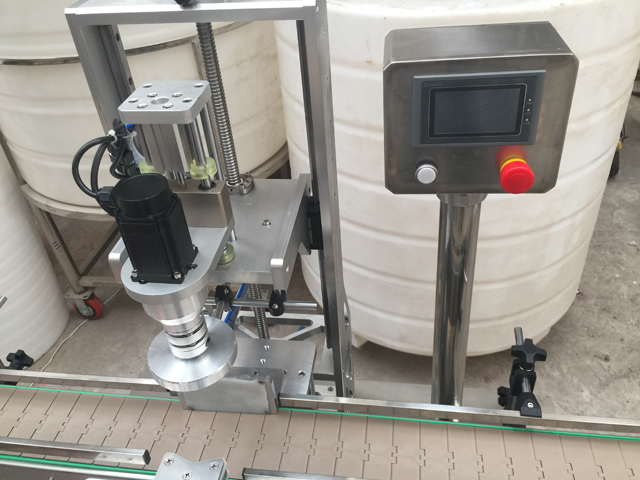

Installation d'équipement

La machine ne nécessite pas de vis d'ancrage pré-enfouies. Une fois déballée, placez l'ensemble de la machine sur un sol solide et plat, puis ajustez la hauteur des vis des pieds de la machine.

Utilisez une jauge de niveau pour corriger toute inclinaison afin de vous assurer que chaque pied supporte une charge uniforme. Une fois les réglages terminés, raccordez et fixez bien le tuyau d'arrivée d'eau, le tuyau d'évacuation des déchets, l'alimentation électrique et la source d'air.

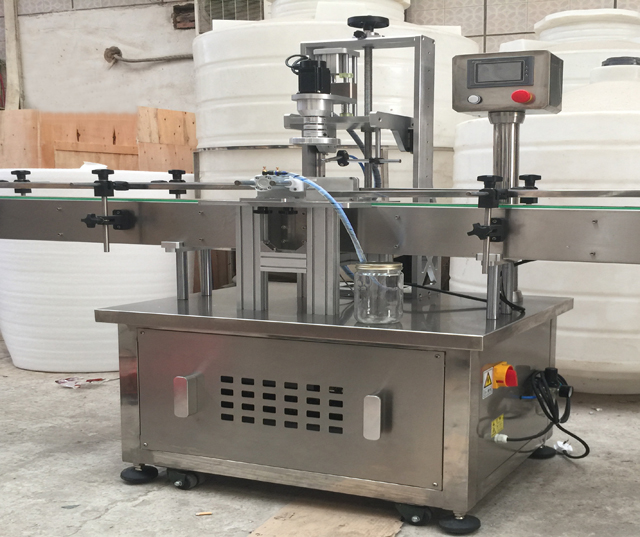

capsuleuse automatique.jpg

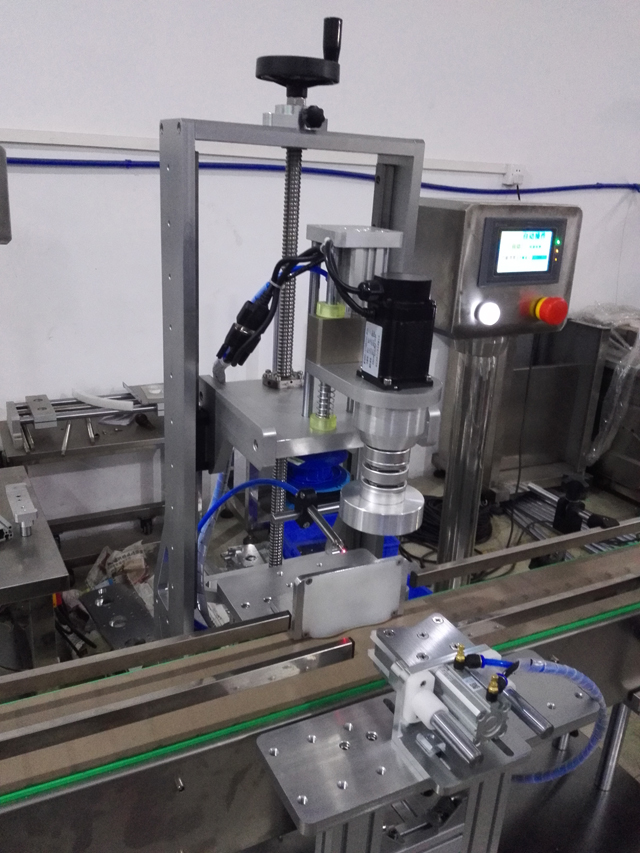

Utilisation et fonctionnement (fonctions du panneau)

machine de bouchage à tête unique pour bocaux.jpg

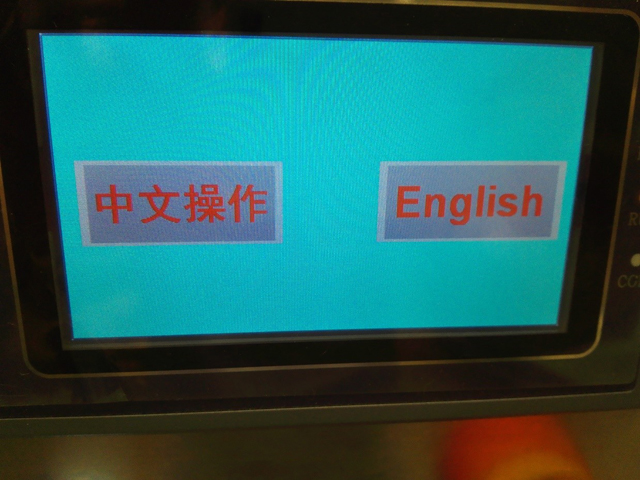

1. Allumez l'interrupteur d'alimentation principal et l'interrupteur situé à droite du boîtier de l'équipement, puis l'interface homme-ordinateur affiche l'écran de démarrage comme ci-dessous :

écran tactile pour capsulage.jpg

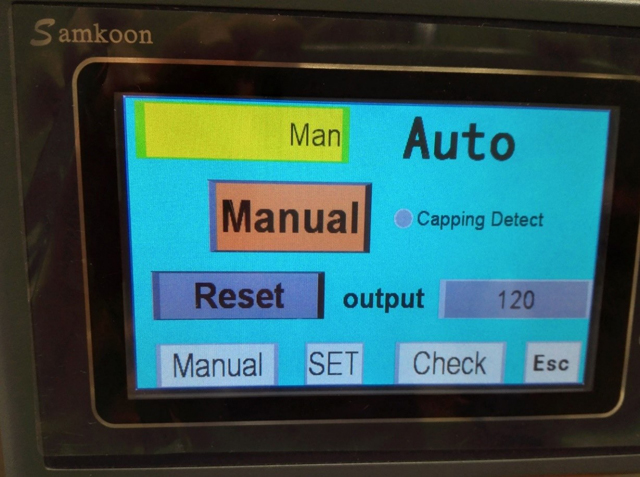

2. Cliquez sur l'une des icônes et l'écran sera déplacé vers le bas :

informations sur l'écran tactile.jpg

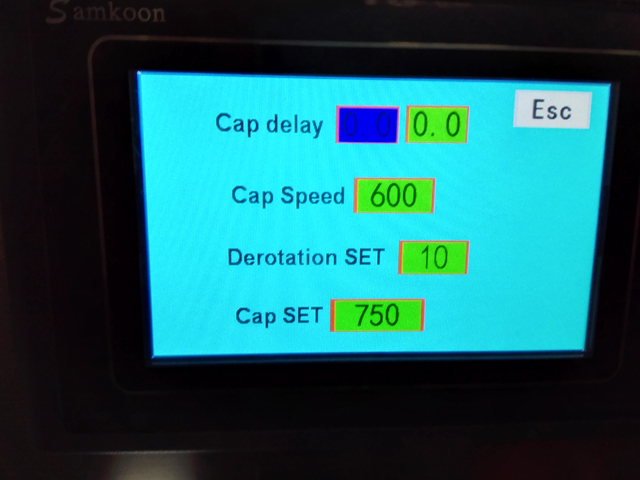

3.0 Cliquez sur SET pour accéder à l'écran ci-dessous :

réglage de la vitesse.jpg

3.1 Le délai de bouchage signifie que lorsqu'une bouteille est détectée, le délai commence jusqu'au prochain mouvement. Cela facilite le réglage des bouteilles de différentes tailles.

3.2 La vitesse de bouchage correspond à la vitesse de rotation du moteur de bouchage. Le réglage de bouchage affiche la valeur d'impulsion qui indique le temps de bouchage et la position de bouchage. Le flux de travail du bouchage va du bouchage de la bouteille à la reprise de la position de bouchage, en passant par le bouchage et l'arrêt du bouchage de la bouteille. Lorsque le délai de bouchage est à 0, cela signifie qu'aucun délai n'est défini.

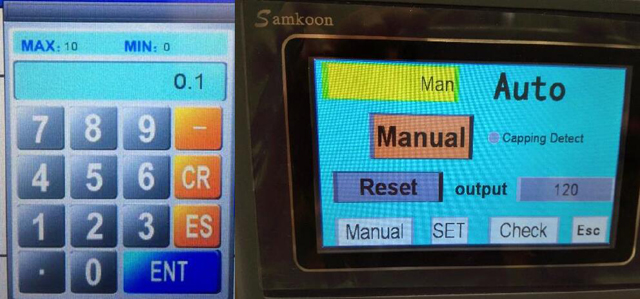

4.0 Cliquez sur la case numérique correspondante à droite des paramètres et les écrans de réglage des paramètres ci-dessous apparaîtront, où CR correspond à l'effacement, ES à l'existant et Entrée à la confirmation. Lorsque vous cliquez sur Manuel, le mode passe en mode automatique et la machine fonctionne automatiquement.

effacement des données pour la réinitialisation de la machine à capsuler.jpg

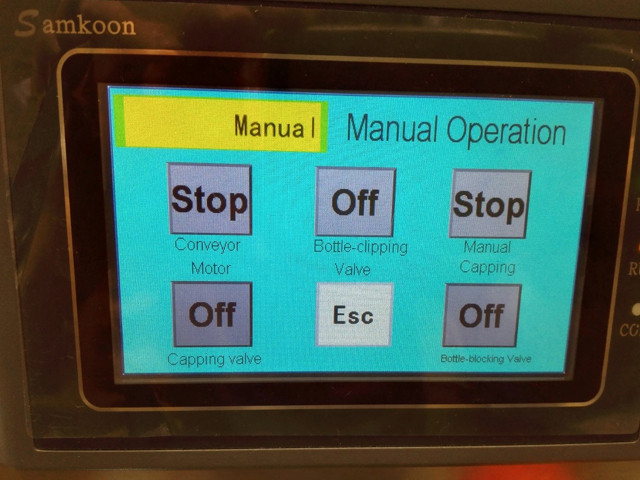

5.0 Revenez à l'écran de menu et cliquez sur Manuel en bas de l'écran pour accéder à l'écran ci-dessous. Si des opérations manuelles distinctes sont requises, cliquez sur les commutateurs correspondants pour continuer.

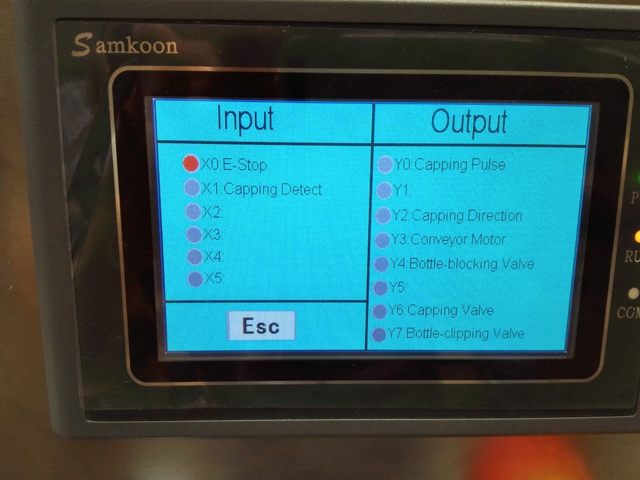

6.0 Revenez à l'écran du menu et cliquez sur Vérifier pour accéder à l'écran ci-dessous. Lorsque l'indicateur est allumé, il indique que l'entrée correspondante sur l'automate a une entrée de signal. Voir l'écran ci-dessous :

capsulage des entrées et sorties.jpg

Flux de travail

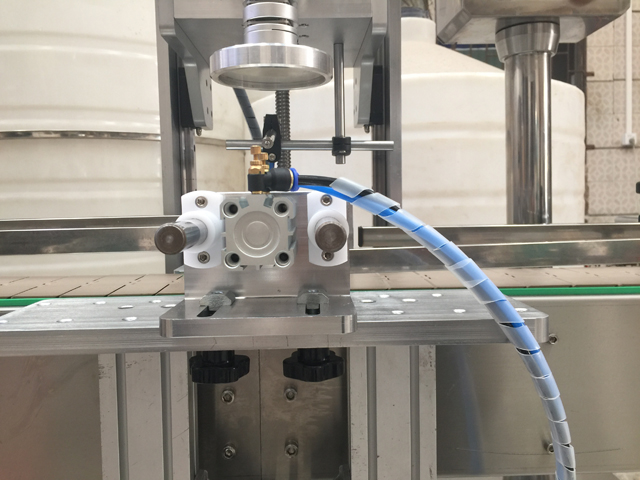

tête de bouchage pour bocaux.jpg

Avant le démarrage de la machineL'écran tactile affiche l'écran de démarrage
Sélectionner la langueL'écran passe à l'écran de menu
Cliquez sur Manuel en bas de l'écranL'écran passe en mode de fonctionnement manuelPendant l'exécution manuelle, cliquez sur le numéro correspondant sur le clavier lors de la mise en service
Cliquez sur AutoL'écran passe en mode automatiqueCliquez sur démarrage automatique, toutes les procédures seront lancées
Cliquez sur l'arrêt d'urgenceEn arrêt d'urgenceAppuyez sur l'arrêt d'urgence si des anomalies surviennent pendant la production et appuyez à nouveau dessus lorsque les anomalies sont résolues
Mise en service du clipping de bouteillesDes vis sont présentes sur les deux côtés du convoyeur pour fixer le cylindre de serrage des bouteilles. Lorsque l'écrou à six pans creux M8 et le bouton de la poignée en étoile sont desserrés, il peut être déplacé vers l'avant et vers l'arrière pour fixer la bouteille à la poignée du dispositif de serrage des bouteillesLe serrage du clip de la bouteille ne doit pas être trop serré ou trop lâche, mais doit être approprié.
Mise en service du plafonnementDesserrez le bouton de la poignée en étoile et faites tourner la tige à main à l'arrière de la machine pourLors du bouchage, le contact entre la tête de bouchage et le bouchon de la bouteille ne doit pas être trop haut ou trop bas.

Illustrations de l'entrée et de la sortie de l'automate

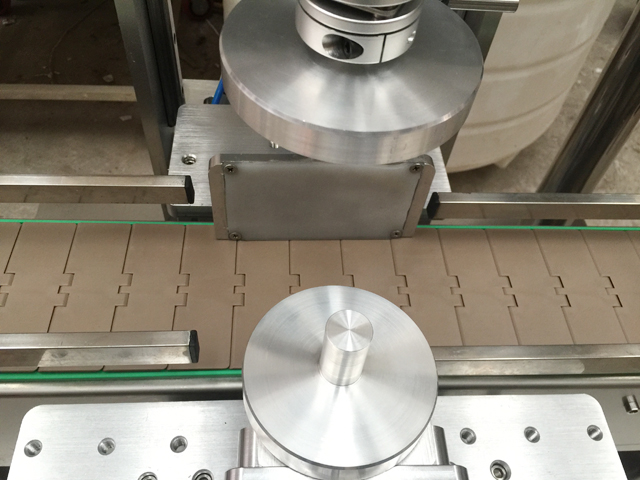

capsuleuse automatique.jpg

Détection de bouchage X1 : lorsqu'une bouteille est détectée, l'indicateur X1 s'allume. Le délai démarre alors et le bouchage et le bouchage de la bouteille commencent une fois le délai terminé.

Arrêt d'urgence X0 : En situation normale, l'indicateur X0 est éteint. Lorsqu'il est enfoncé, la machine s'arrête et tous les mouvements reprennent leur état initial.

Y0 Capping Pulse : lorsque l'indicateur Y0 est allumé, il indique qu'il y a un pouls au travail.

Sens de bouchage Y2 : lorsque l'indicateur Y2 est allumé, il indique que le sens de bouchage est en cours.

Moteur de convoyeur Y3 : lorsque l'indicateur Y3 est allumé, le convoyeur fonctionne.

Vanne de blocage de bouteille Y4 : lorsque l'indicateur Y4 est allumé, cela indique que le cylindre de blocage de bouteille fonctionne.

Vanne de bouchage Y6 : lorsque l'indicateur Y6 est allumé, cela indique que la vanne de bouchage fonctionne.

Vanne de fermeture de bouteille Y7, lorsque l'indicateur Y7 est allumé, cela indique que le cylindre de fermeture de bouteille fonctionne.

Pannes courantes et dépannage

capsulage des entrées et sorties.jpg

NONDéfautsCauses possiblesSolutions
1Voyant d'alimentation Voyant d'alimentation éteint ou allumé mais machine sans mouvementsPas de problème d'alimentation ou de perte de phaseVérifiez s’il y a un problème avec l’alimentation entrante et l’alimentation électrique de l’armoire.
2Le cylindre ne bouge pas ou bouge anormalementS'il y a une alimentation en airOuvrir l'alimentation en air
Il n'y a pas de tension avec l'électrovanneVérifiez l'état du circuit en vérifiant d'abord si l'alimentation électrique est présente au poste de travail correspondant dans l'armoire. Si c'est le cas, vérifiez le circuit externe.
Papillon des gaz avec des réglages inappropriésAjustez la position de la valeur de l'accélérateur de manière à ce que lorsqu'il tourne dans le sens des aiguilles d'une montre, le cylindre accélère ; lorsqu'il tourne dans le sens inverse des aiguilles d'une montre, la vitesse du cylindre diminue.
Si les paramètres de réglage de l'heure sont appropriés ou 0.Réinitialiser les paramètres de l'heure
3Le bouchage n'est pas étancheLe clippage des bouteilles n'est pas serré ou tourne ou le temps de bouchage est trop courtRégler le dispositif de fermeture des bouteilles ou augmenter le temps de bouchage

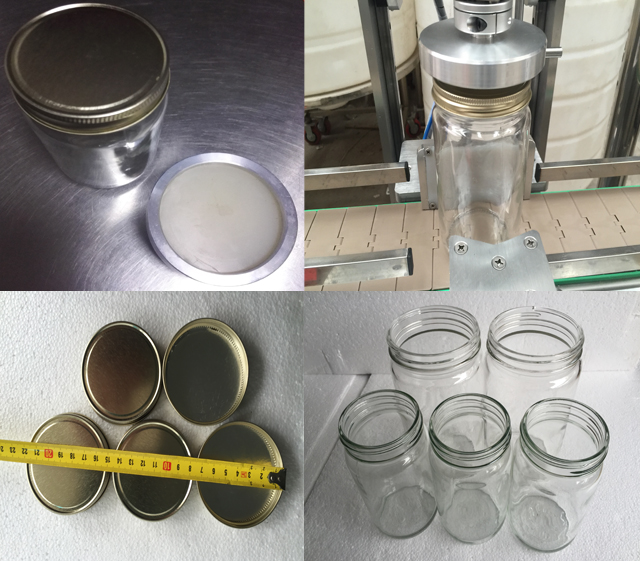

Bouchonnage de bouteilles et d'échantillons

échantillons de bouteilles bouchées.jpg
