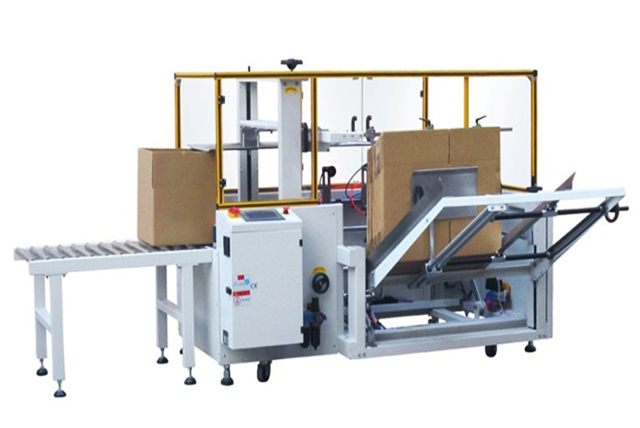

Machine automatique de formage et de scellage de boîtes verticales en carton

Machine automatique de formage et de scellage de fond de caisses en carton verticales

Équipement de formage et de scellage automatique de cartons
Tension (V/Hz) : CA 220/50
Puissance (W) : 220
Pression du gaz (Mpa) : 6-7 kg
Taille max. du carton (L x H) (mm) : 500 x 400 x 400 mm
Taille minimale du carton (L x H) (mm) : 250 x 150 x 100 mm
Vitesse de pose (m/min) : 24
Ruban adhésif : ruban adhésif sans eau BOPP ou ruban adhésif PVC d'occasion
Hauteur de la table (mm) : 600 mm
Largeur du ruban adhésif (mm) : 60 (il y aura un changement sur la taille minimale du carton si vous utilisez le ruban en largeur 48 mm ou 76 mm)
Dimensions extérieures (L × l × H) (mm) : 2000 x 1900 x 1450 mm
Poids net (kg) : 480 kg

La machine est facile à utiliser et à entretenir grâce à sa structure simple et sa haute qualité, ce qui la rend largement utilisée dans diverses industries.

Précautions de sécurité

1. L'opérateur et le personnel de maintenance doivent lire attentivement le manuel d'utilisation avant d'utiliser et d'entretenir cette machine.

2. L'opérateur doit se tenir à l'écart de la plaque pliante arrière pour éviter toute blessure.

3. L'alimentation électrique et le gaz doivent être fermés lors de l'installation du ruban et de l'entretien quotidien.

4. Seul le personnel qualifié peut utiliser la machine.

Performances / Caractéristiques

Utilisation facile, la machine peut être utilisée individuellement et combinée avec la ligne d'emballage.

Stockage vertical, les cartons peuvent être ajoutés à tout moment sans arrêter la machine.

Convient pour former et sceller des cartons de même taille.

Ajustez manuellement pour modifier les tailles de carton (fin en 2 à 3 minutes).

Système avancé de contrôle par induction photoélectrique.

Conçu de manière rationnelle, le processus de formage, de pliage et de scellage est réalisé simultanément.

Système de sécurité du cutter pour éviter que les mains ne soient poignardées par le cutter.

Construction robuste, en acier et en acier inoxydable.

Équipé d'un système PLC, économisant du travail et facile à utiliser.

Adoptant une technologie de pointe internationale, avec des pièces et des composants électriques importés, cette machine a des performances stables et une longue durée de vie.

Options de la machine d'emballage à montage de cartons :

Version en acier inoxydable;
Type de scellement par colle thermofusible
Main droite ou main gauche ;
Couleur de machine spécifiée
Marque spécifiée d'éléments pneumatiques et électriques
Alarme de protection de sécurité ouverte, fonction d'arrêt de la machine
Isoler l'armoire électrique
Tête de ruban 2 et 3 pouces ;
Commande basse tension 24V

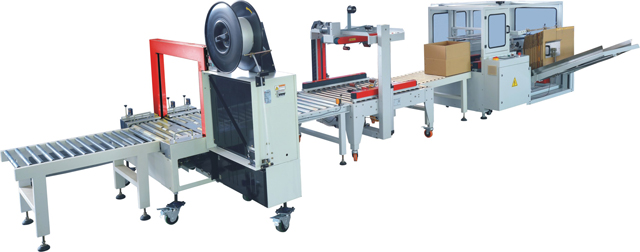

Ligne automatisée de machines de cerclage de scellage supérieur de formeuse de cartons entièrement automatique :

Paramètre de base

Tension (V/Hz)	AC 220/50 (peut être ajusté avec une alimentation américaine)
Puissance (W)	220
Pression du gaz (Mpa)	6-7 kg
Taille max. du carton (L x H) (mm)	500400400mm
Taille minimale du carton (L x H) (mm)	250150100mm
Vitesse de pose du ruban (m/min)	24
Ruban adhésif utilisé	Ruban adhésif sans eau BOPP Ruban adhésif PVC
Hauteur de la table (mm)	600 mm
Largeur du ruban adhésif (mm)	60 (Il y aura un changement sur la taille minimale du carton si vous utilisez le ruban en largeur 48 mm ou 76 mm)
Dimensions extérieures (L × l × H) (mm)	200019001450mm
Poids net (kg)	480 kg

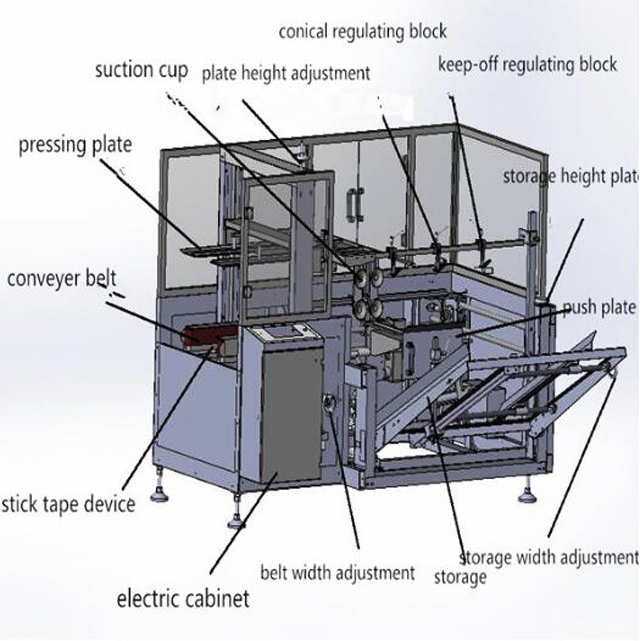

Illustration d'une machine à former des cartons

Pannes et solutions sur l'équipement de scellage du fond du montage des cartons :

Dysfonctionnement et solution du scellant
N°	Mauvais fonctionnement	Raison possible	Solution
1	Le ruban adhésif ne peut pas être coupé	La pièce de l'alésoir n'est pas assez tranchante. La dent de l'alésoir est coincée par le liant.	Changer le patch de l'alésoir Laver le patch de l'alésoir
2	Il y a une queue après que le ruban adhésif soit coupé.	Le patch de l'alésoir n'est pas assez tranchant. Il y a une tige sur le siège de l'alésoir. Le ressort de traction est trop lâche.	Vérifiez si l'écrou sur le siège de l'alésoir est trop lâche ou non. Lubrifiez l'écrou si nécessaire.
3	Le ruban adhésif ne peut pas adhérer complètement au carton.	Le ressort principal est trop lâche et il y a de la colle sur l'axe du rouleau. Le ruban adhésif est disqualifiant	Régler la traction du ressort principal et nettoyer le rouleau. Changer le ruban adhésif
4	Le carton est verrouillé à mi-chemin.	L'écrou sur la roue de collage est trop serré, le réglage de la hauteur de la ligne de transport du carton n'est pas adapté et le ressort principal est trop serré.	Desserrez la roue de collage, réglez l'écrou, réajustez la hauteur et desserrez le ressort principal.
5	Le ruban adhésif est coupé lors du scellement.	Le patch de l'alésoir dépasse excessivement longtemps.	Abaissez l'emplacement du patch d'alésoir.
6	Le ruban adhésif est souvent hors piste.	La pression du rouleau de guidage sur le carton n'est pas égale.	Réajuster l'espace du rouleau de guidage.
7	Le ruban adhésif n'est pas sur la ligne centrale.	La roue anti-rétro est cassée.	Changer l'anti-rétro.
8	Il y a une anomalie lors du scellement.	Il y a de la poussière sur le support de l'essieu.	Nettoyer et lubrifier le support de l'essieu.
9	Il y a juste avant le scellement et après le scellement.	La vitesse des différentes sangles est différente et le carton n'est pas au bon endroit lorsqu'il est poussé dans la machine.	Ajustez la traction de chaque ligne de transport pour qu'elle soit cohérente afin que le carton puisse être placé au bon endroit.
10	Il y a un drapé après le scellement	la tension du ruban adhésif est trop importante
