Ligne de remplissage pneumatique automatique de bocaux en verre d'huile de coco à 2 têtes

La gamme complète comprend les machines ci-dessous :

• Système d'alimentation de biberons à plateau tournant rond
• Tunnel de stérilisation UV
• Machine de remplissage pneumatique à deux têtes automatique avec système de capteur
• Boucheuse de bocaux en verre avec alimentation manuelle
• Etiqueteuse verticale pour bouteilles rondes

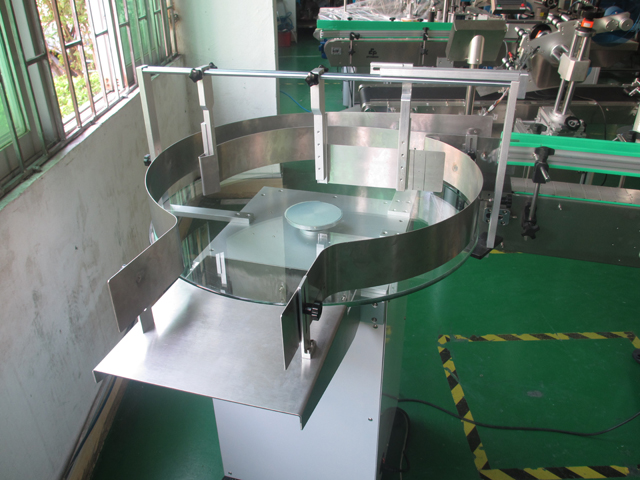

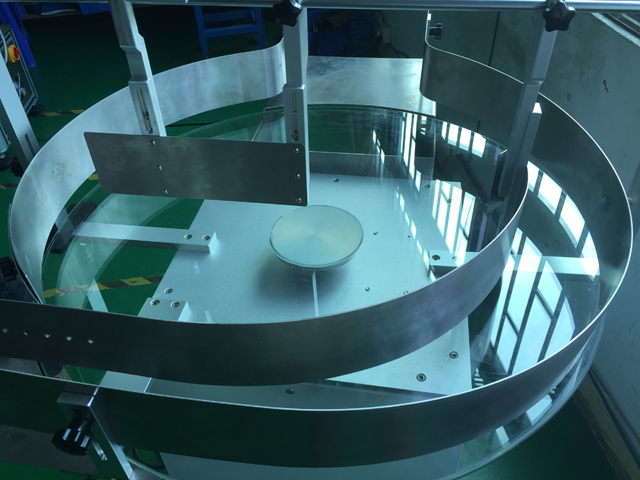

Système d'alimentation de biberons à plateau tournant rond

Le redresseur est une machine à entraînement avec table de contrôle de fréquence, qui place la bouteille sur un plateau tournant circulaire artificiel, la rotation du plateau tournant, sera transférée sur le tapis roulant de la bouteille et a continué dans la ligne de remplissage pour le remplissage. Facile à utiliser, vous pouvez facilement effectuer le travail du redresseur de bouteilles.

Caractéristiques du démêleur de bouteilles

• Convient pour démêler les bouteilles en polyester désordonnées
• Aligne les bouteilles et les décharge par convoyeur à vide
• Contrôlé par programme PLC
• Automatique.
• Fonctionnement à grande vitesse

Paramètres techniques du démêleur de bouteilles

• Diamètre : Φ1000mm
• Vitesse : 430-50 bouteilles/min (avec régulateur de vitesse, onduleur Schneider)
• Puissance : CA 220 V ± 5 %, 50 Hz 120 W
• Matériau : SUS304
• Moteur : Wanxin (marque taïwanaise, réducteur sans entretien)
• Variateur de vitesse : Taida
• Poids de la machine : 80 kg
• Diamètre de la bouteille : Ø20~Ø100 mm

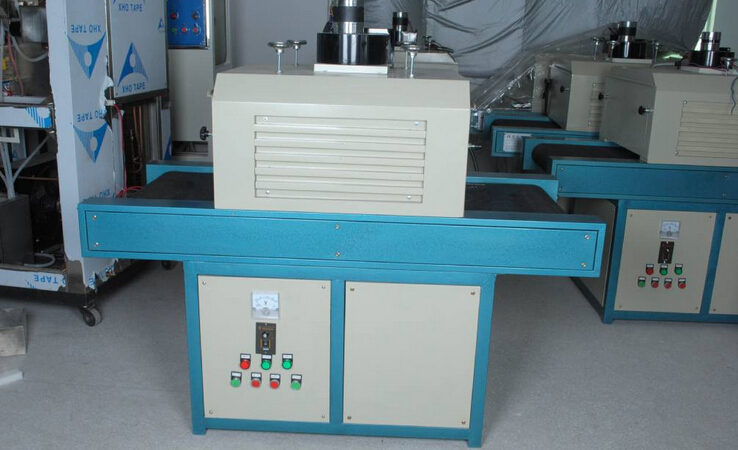

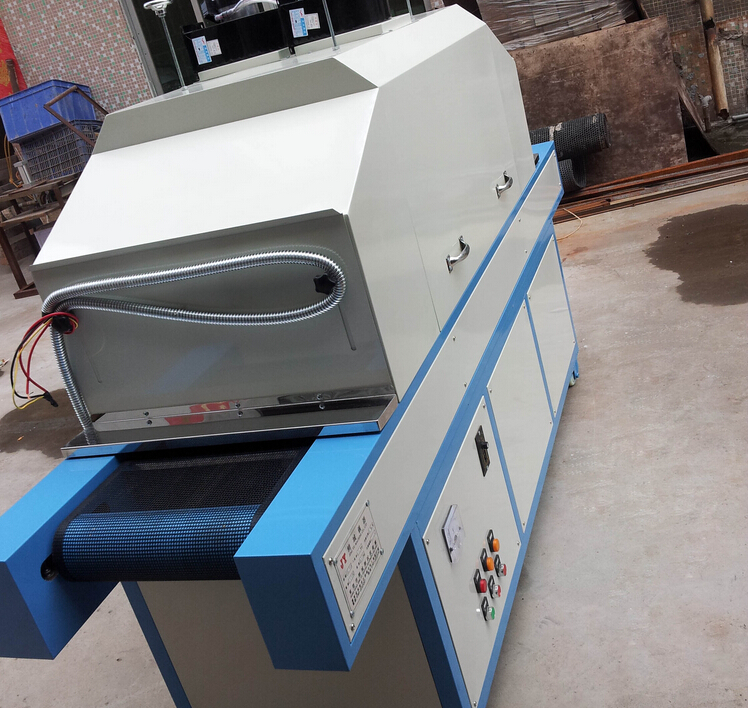

Tunnel de stérilisation UV

Cette machine est principalement utilisée dans l'industrie pharmaceutique pour la stérilisation des ampoules, des bouteilles de liquide oral et des flacons, ainsi que des bouteilles en verre.

Cette machine complète automatiquement toute la procédure d'alimentation au biberon, de préchauffage, de stérilisation, de refroidissement et de sortie du biberon.

Utilisez le principe du flux laminaire et la technologie de désinfection à grande vitesse par air chaud, qui peuvent permettre au conteneur dans le tunnel scellé d'atteindre la norme nationale de propreté de classe A, est actuellement l'équipement de séchage et de stérilisation par défaut le plus populaire, le meilleur, une répartition uniforme de la chaleur et une bonne dépyrogénation.

L'unité peut être utilisée comme machine unique ou être combinée dans une ligne de production avec la machine à laver les bouteilles avant et la machine de remplissage arrière.

Paramètre du tunnel de stérilisation ultraviolet

• Hauteur maximale de la bouteille : 320 mm
• Largeur maximale du produit : 400 mm
• Diamètre du flacon UV : 12-24 mm
• Vitesse du convoyeur : 0~10m/min ;
• Puissance de la lampe UV : 4 kW
• Vitesse de séchage des produits UV : 1800~3000PCS/HR
• Puissance totale : 5 KW
• Dimensions de la machine : L : 1800 mm l : 600 mm H : 1700 mm

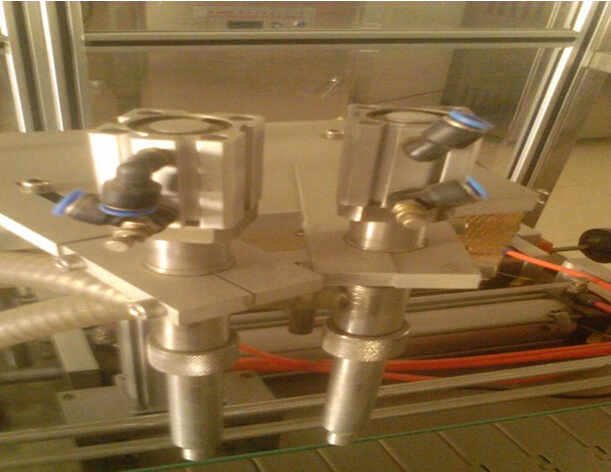

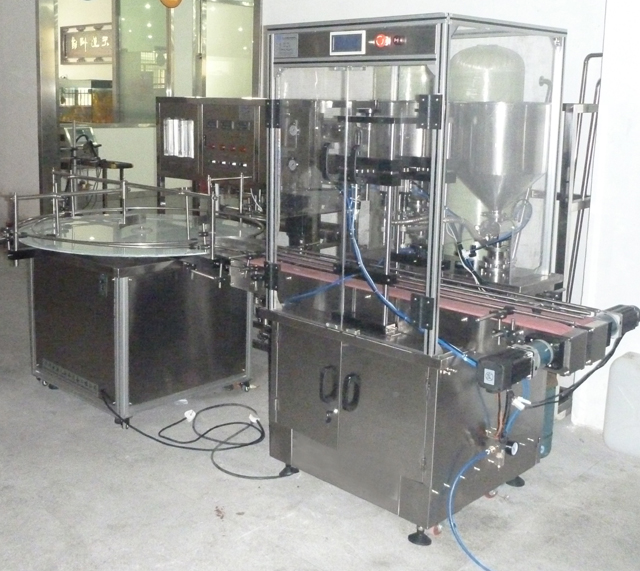

Machine de remplissage pneumatique à deux têtes automatique avec système de capteur

La machine de remplissage automatique de pommade à tête simple (double) adopte une technologie d'interface homme-machine de contrôleur logique programmable (PLC), équipée d'un commutateur de piste photoélectrique importé de Corée, qui convient au remplissage de produits de pommade dans les industries telles que la pommade, les produits pétroliers, le sirop, le shampoing, la béchamel et les jus de fruits, etc. La buse de remplissage sera automatiquement insérée dans la bouteille pour effectuer le remplissage puis montera rapidement, ce qui peut réduire les bulles d'air.

Le produit intègre les fonctions électriques et pneumatiques en un seul, avec une conception raisonnable, des performances stables, une quantité précise, une surface de table en verre, une alimentation automatique des bouteilles, un fonctionnement stable sans bruit, un contrôle électrique de la vitesse de remplissage et du volume de remplissage et un entretien et un nettoyage pratiques.

Le nouvel équipement de remplissage de caractères est le meilleur choix pour la réalisation d'une production automatique.

Caractéristiques des machines de remplissage automatiques

• Belle et nouvelle apparence, structure compacte.
• Le déplacement principal de l'ensemble de la machine est à commande pneumatique. Le remplissage est à commande par pédale, ce qui permet un fonctionnement et un réglage pratiques et peu gourmands en main-d'œuvre.
• L'ensemble de la machine est équipé d'un réservoir, d'une table et d'une poulie inférieure, etc. avec une forme lumineuse et un fonctionnement pratique.
• Pas de goutte à goutte à l'arrêt.
• Toutes les pièces, la coque de protection et la plaque de table en contact avec les matériaux sont en acier inoxydable SUS316L.
• Le contrôle pneumatique est adopté avec un fonctionnement et une maintenance pratiques. Installé avec un indicateur de déplacement avec une mesure précise et un réglage de vitesse en continu.
• Fonctionnement stable et fiable.

Paramètre de base de la machine de remplissage à 2 têtes

• Têtes de remplissage : 2 buses
• Vitesse de remplissage : 10-30 bpm
• Précision de remplissage : ≦±1﹪
• Alimentation : 380 V 50 Hz
• Courant: 3A
• Puissance : 500 W
• Pression d'air : 0,4 à 0,6 Mpa
• Volume de remplissage : 5-100 ml, 10-280 ml, 20-500 ml, 100-1000 ml, 500-2000 ml, 1000-5000 ml

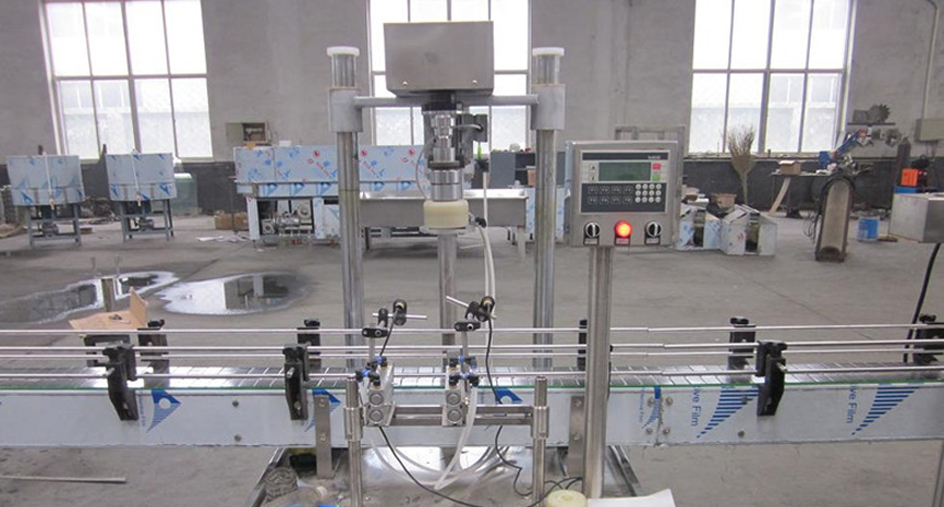

Équipement de capsulage automatique à tête unique

La machine de capsulage est conçue pour atteindre les objectifs de production rationalisés. La procédure de capsulage adopte un contrôle automatisé, une utilisation facile, une vitesse de production rapide et un excellent effet d'étanchéité (matériaux pour PE, PP, PS, PVE et PET). La position de capsulage est unifiée, belle et soignée.

Convient pour les récipients ronds des industries pharmaceutiques, chimiques, alimentaires et autres pour les couvercles. La machine est équipée de fonctions d'auto-test - détection de la stabilité de l'alimentation, protection contre les surintensités, les surtensions, la surchauffe et le verrouillage de phase.

Caractéristiques de la machine de capsulage de bouteilles de revitalisant capillaire

• La puissance de cette machine est réglable ; l'état de fonctionnement peut être affiché sur le panneau de commande.
• Cette machine adopte l'emplacement du disque sur la conception de la bouteille pour la campagne de dédouanement, grâce à deux jeux de couple magnétique Écharpe rotative sur l'orientation du bouchon de la bouteille.
• Cette machine est un équipement idéal, qui ferme les couvercles des bouteilles dans les industries pharmaceutiques, des pesticides, chimiques quotidiennes et alimentaires, etc.
• Remarque : ceci peut également être utilisé pour rouler des couvercles en aluminium, des couvercles antivol et des bouchons à vis.

Principaux paramètres techniques de la machine de capsulage de bouteilles

• Numéro de modèle : VK-SCC
• Hauteur de bouteille applicable : 60-380 mm
• Diamètre de col de bouteille applicable : 16-50 mm
• Tension du moteur : 220 V (personnalisable)
• Puissance du moteur : 0,37 kW
• Capacité de production : 1200-1500 bouteilles/heure
• Taille de la machine : 600*210*900mm
• Emballage : Carton en bois
• Poids de la machine : 90 kg
• Réglage La capsuleuse sera ajustée en fonction de votre bouteille et de votre bouchon avant l'expédition

Configuration de la machine de capsulage à tête unique automatique :

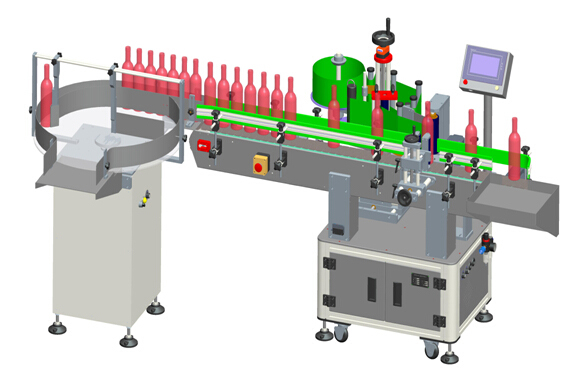

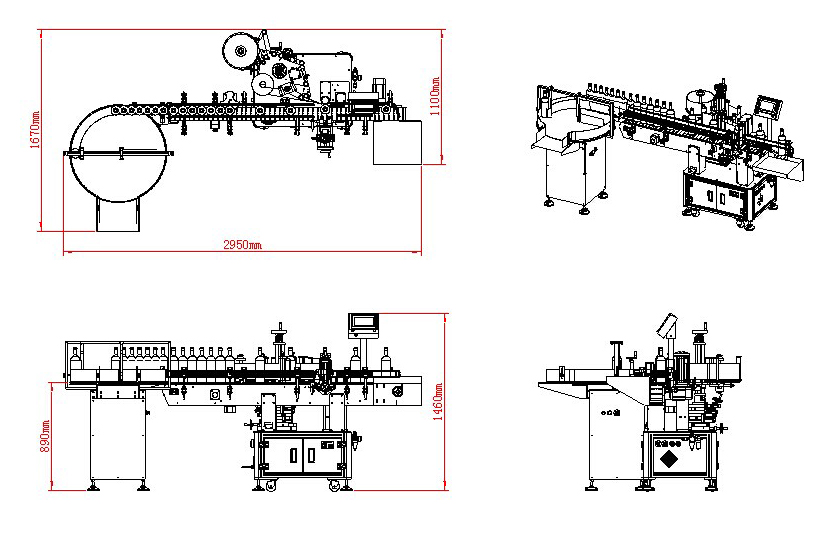

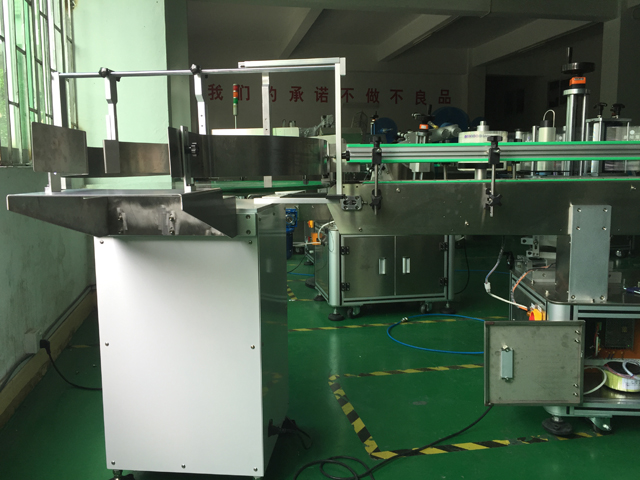

Étiqueteuse verticale pour bouteilles rondes

Les semaines entières qui peuvent être utilisées pour divers produits de forme cylindrique | demi-semaine, juste la double marque arrière colle une marque, comme le collage de canettes de nourriture, de bouteilles rondes de cosmétiques et de bouteilles de médicaments, etc. marque ; Prenez une douzaine de machines de code telles que l'autre nuance, peut effectuer le collage d'une marque à imprimer pour produire des informations comme le numéro de lot, etc. en même temps.

Champ d'application :

Appliquer l'étiquette : L'étiquette de gomme non sèche ne fait pas de film de gomme, l'électronique prend en charge le code, le code de forme attend ;

Appliquer un produit : Le produit qui demande à coller pour attacher l'étiquette ou le film sur la circonférence des nouilles, surface conique ;

Profession appliquée : Largement applicable aux métiers de l'alimentation, de la médecine, des cosmétiques et du quotidien, de l'électronique, de la quincaillerie, des plastiques, etc. ;

Un exemple concret est appliqué : une bouteille ronde en PET laisse une marque, une bouteille en plastique laisse une marque, une boîte de conserve, etc.

Paramètre de base de la machine d'étiquetage automatique avec système d'alimentation de bouteilles

• Précision du marquage : ±1 mm ; (ne contient pas de produit, marge d'erreur de l'étiquette)
• Respecter la vitesse de marquage : 20 à 60 minutes ; (en fonction de la taille de l'étiquette du produit)
• Appliquer la taille du produit : ￠ 30 ≤ diamètre du produit ≤￠ 100 mm ;
• Appliquer la taille de l'étiquette : 15 ≤ largeur ≤ 110 mm, longueur ≥ 20 mm ;
• Taille totale de la machine : 1800 × 900 × 1300 mm ; (longueur × largeur × hauteur)
• Appliquer la puissance : 220 V 50|60 Hz ;
• Pression d'air : 0,2~0,5 Mpas ;
• Poids de la machine entière : 2950 kg.

Tableaux d'alimentation Données de base comme ci-dessous :

• Spécifications applicables : 20-1000 ml
• Diamètre de la bouteille : φ 10-phi 80 mm
• Hauteur de la bouteille : 85-300 mm
• Capacité de production : 0-100 BPM (vitesse réglable)
• Tension : 220 V 50 Hz
• Puissance: 0,5 kW
• Poids: 70 KG
• Taille de la forme : 1100 * 1000 * 1300 mm

Processus de travail de A à Z pour les machines d'étiquetage

Mettre la bouteille de vin → Les cartons de bouteille sont retirés → La bouteille est examinée → Le cylindre à air se positionne → Colle une marque et répond à une marque → L'étiquette est examinée → Le cylindre à air se réinitialise → Le produit est envoyé → Circuler avec cela

• La bouteille entre dans le convoyeur à bande par le côté gauche ;
• L'organisation des bouteilles à cent pour cent réduit la vitesse de transport de la pièce à usiner lente et permet à la pièce à usiner de reculer sur une certaine distance, pour le collage du temps d'assurance de la marque de suivi ;
• La pièce à usiner entre dans la zone d'examen et examine une pièce à usiner et s'étire pour supprimer une pièce à usiner tout en positionnant le cylindre pour reporter ;
• Après avoir positionné une pièce, le temps après l'exécution, l'électrotechnique conduit à tourner pour envoyer l'étiquette, tourne pour répondre à une marque en même temps ;
• Après avoir collé une bonne étiquette, positionnez le cylindre pneumatique pour le renvoyer, la pièce part pour coller à la position de marquage avec le convoyeur à bande ;
• L'extrémité supérieure divise une bouteille d'organisation pour mettre une bouteille - selon la circulation vers le haut pour coller une marque dans une rangée.

Produit final en tant qu'échantillons
