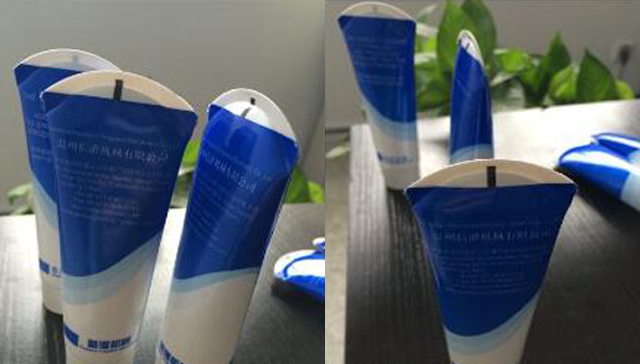

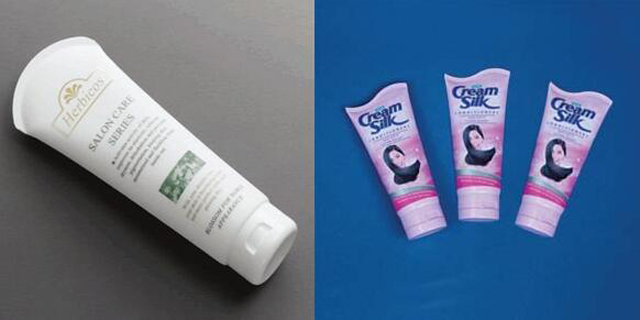

Machine de remplissage et de scellage de tubes courbés Scelleuse spéciale d'extrémité de tube

• Modèle : VK-TFS-009H
• Volume maximum de la trémie de remplissage : 65 L ; E équipé d'un contrôleur de niveau de liquide, avec signal de sortie d'une pompe pneumatique ou électrique et d'une trémie chauffante à deux étages en option
• Cylindre de remplissage : 3 tailles de cylindre de remplissage sont disponibles : cylindre de remplissage de 20 Ø mm pour le remplissage d'un volume de 3 à 40 cc ; cylindre de remplissage de 45 Ø mm pour le remplissage d'un volume de 20 à 200 cc ; cylindre de remplissage de 61 Ø mm pour le remplissage d'un volume de 30 à 330 cc
• Poste de travail : Poste de travail rotatif, 12 postes, équipé d'un contrôleur à cames ; Dispositif de scellage Dispositif de scellage de marque STRONG
• Vitesse : 30 à 70 pièces/min, selon le diamètre du tube et le volume de remplissage
• Moteur d'entraînement principal : moteur à vitesse variable de 1 CV ; moteur pour mélangeur moteur à vitesse variable de 1/4 CV ou moteur à régulation de couple de 90 W (en option)
• Alimentation : 220V x 1Px 50/60 HZ, transformateur interne 220V x 3Px 50/60 HZ
• Pression d'alimentation en air : 5~8 Kg/cm2,
• Consommation: 250l/min
• Equipé d'un filtre à eau pour air comprimé
• Dimensions : 2250x 1450x 2200 m/m
• Poids net/poids brut : 800/950 kg

Voir la vidéo

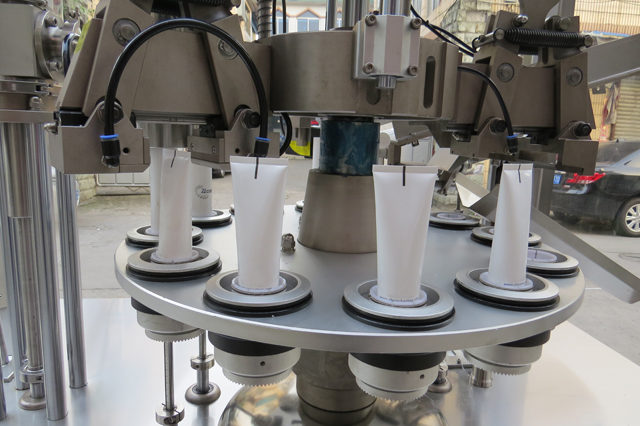

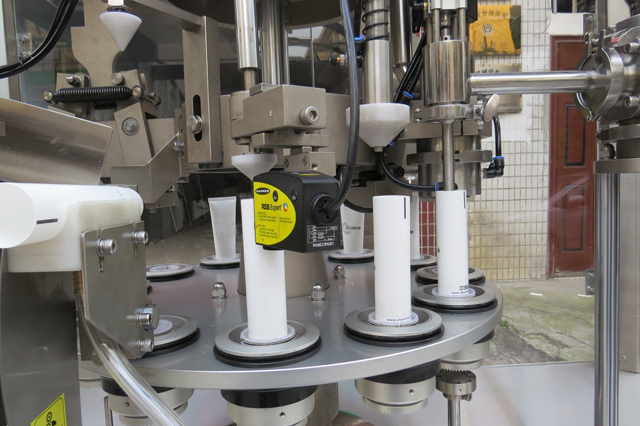

Le processus d'alimentation, de remplissage, de scellage, de coupe et de saisie du numéro de série des tubes est automatique. Les produits finis seront éjectés de l'entonnoir d'éjection. Utilisez un appareil de chauffage de type contact pour sceller rapidement le tube. Convient aux tubes en plastique souple, aux tubes en plastique laminé et aux tubes laminés en aluminium.

Avantage sur les machines de remplissage et de scellage de tubes incurvés personnalisées

1. Cette machine est équipée d'une interface homme-machine contrôlée par ordinateur avec un écran tactile et des commandes PLC, facile à régler et à utiliser. L'interface homme-machine peut régler la vitesse du moteur d'entraînement principal, du moteur pas à pas et du moteur d'entraînement du mélangeur et la quantité requise.

2. Fonction de protection de sécurité : en cas d'occurrence de l'un des éléments suivants : température trop basse, pression d'air trop basse, tubes à remplir trop hauts ou trop bas, porte de sécurité ouverte, couple moteur trop élevé, volume de remplissage insuffisant à l'intérieur d'un tube ou machine de scellage connectée en panne, etc., un signal de la défaillance correspondante sera envoyé à l'écran LED pour informer l'opérateur de la correction, de sorte que la qualité de scellage et la quantité de production puissent être contrôlées. La trémie est équipée d'un mélangeur automatique qui permet un processus de remplissage plus fluide. Une trémie de remplissage en option avec fonction de contrôle de la température et du niveau de liquide est disponible pour la sélection.

3. Les tubes emballés dans une boîte peuvent être introduits automatiquement dans les porte-tubes grâce à un dispositif d'alimentation spécial. Cette machine est équipée d'un dispositif d'alimentation de tubes à vitesse rapide et d'un dispositif de nettoyage spécial pouvant être contrôlé par un moteur pas à pas avec un élément photoélectrique pour localiser la position précise des tubes ; et du dispositif de remplissage.

4. Equipée d'un dispositif de sécurité. Si aucun tube n'est disponible sur le support de tube, aucune action de remplissage ne sera effectuée. Si un tube est positionné trop haut ou trop bas, la machine s'arrêtera. Pendant l'opération de remplissage, les tubes peuvent être soulevés et abaissés.

5. La machine est équipée d'un boîtier en acier inoxydable pour éviter toute contamination due à un éventuel écaillage de tout traitement de peinture.

6. Equipé d'une hotte de sécurité en acrylique pour éviter tout danger de blessure du personnel ou de contamination par un corps étranger pour des raisons d'hygiène.

7. Toutes les pièces de la machine en contact avec le matériau de remplissage sont en acier inoxydable SUS 316.

8. Equipée d'un contrôleur à cames avec 12 postes de travail. Vitesse rapide, utilisation facile et faible taux de défaillance. Le changement de taille de tube est facile sans avoir besoin d'un outil spécial. Cette machine est également adaptée au scellement de tubes de diamètre 50 mm.

9. Equipé d'un élément chauffant de type contact pour un processus de chauffage rapide, donc un faible coût de production et une maintenance facile. De plus, le remplissage scellé ne sera pas endommagé, comme tout changement physique ou chimique de couleur ou de qualité.

10. Équipé d'une buse de remplissage spécialement conçue pour éviter de contaminer le tube lors du remplissage. Une fois le cycle de remplissage terminé, le dispositif de soufflage d'air soufflera de l'air pour couper tout remplissage restant, ce qui permet d'éviter tout problème d'égouttement (fuite).

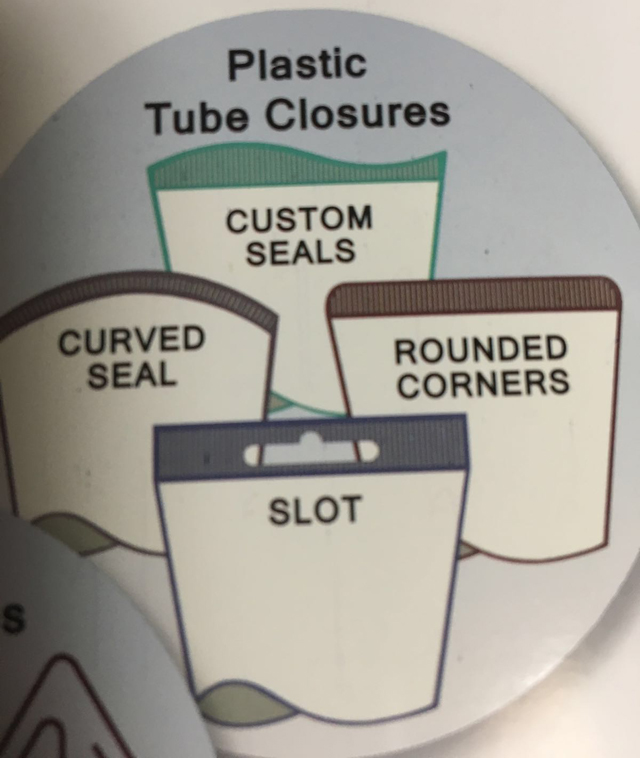

11. Equipé d'un dispositif de coupe de tubes adapté aux tubes souples laminés en PE et en plastique. Cet appareil coupera les pièces inutiles et rendra le produit final plus parfait en apparence. Le modèle de coupe peut être conçu selon les exigences du client.

Spécification

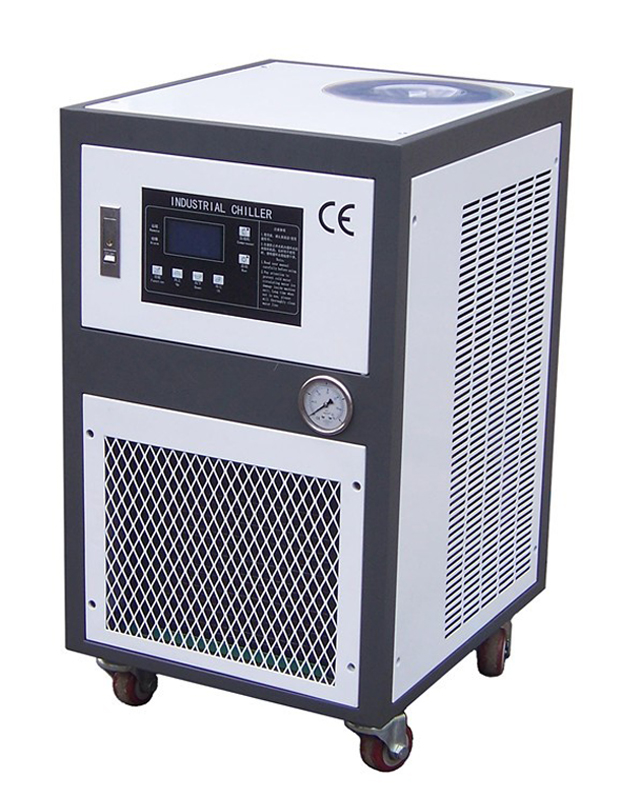

Équipement nécessaire pour le refroidisseur industriel avec la machine de remplissage et de scellage des tubes :

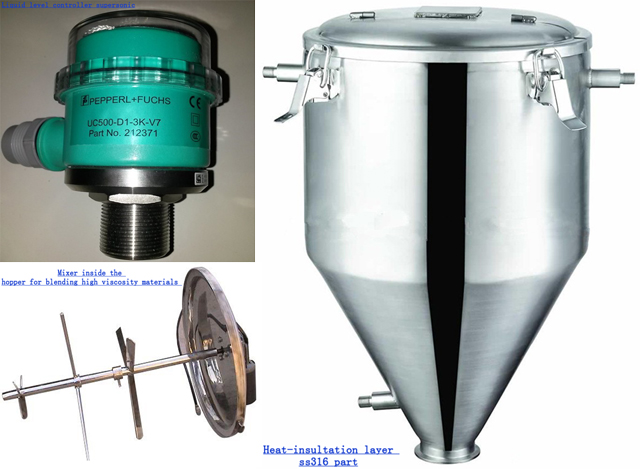

Pièce optionnelle pour équipement de remplissage et de scellage :

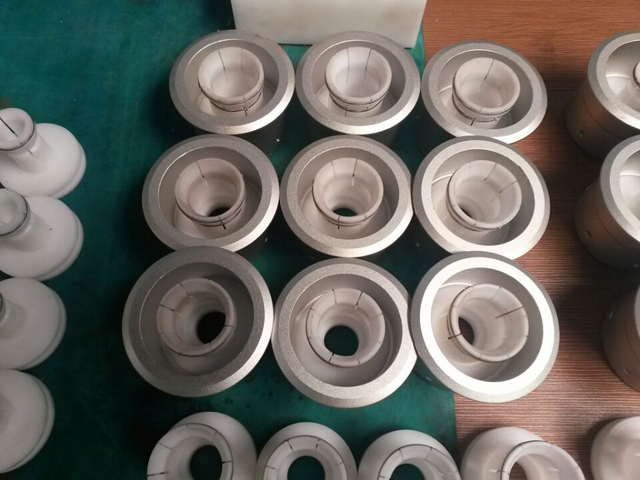

Différentes tailles de tubes nécessitent différentes rondelles de tubes :

Exigences relatives à la zone de travail :

Salle de travail propre, à température ambiante d'environ 20℃.

Installation d'un tuyau d'air de refroidissement à raccorder à l'entrée du ventilateur, dans le but de refroidir la température des tubes scellés.

Application:

Dentifrice, pâte médicale, crèmes de maquillage, nettoyant visage, colle, shampoing, aquarelle, confitures, chocolat, colles instantanées, additifs alimentaires et produits biochimiques, etc.

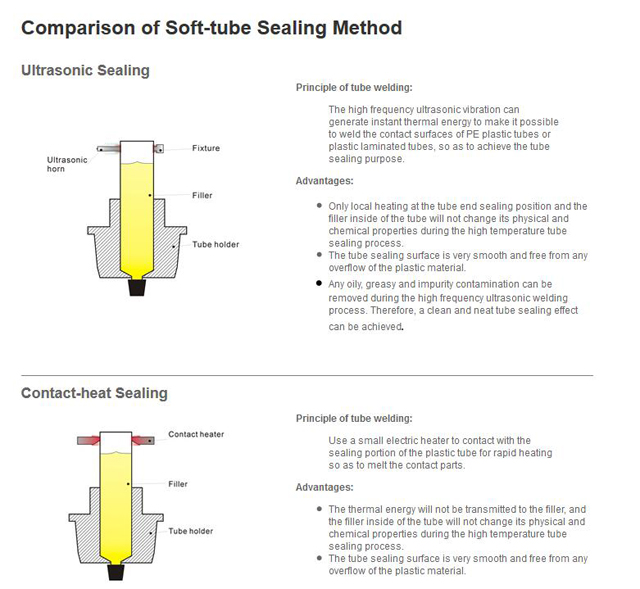

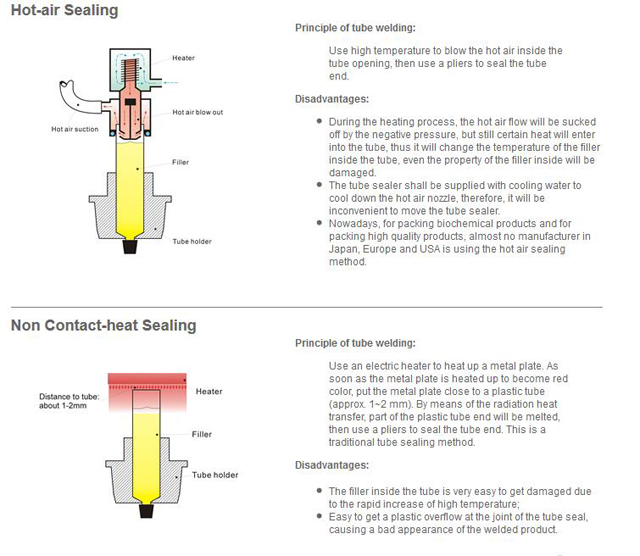

Comparaison de différentes méthodes de scellage de tubes, comme le scellage à air chaud par ultrasons
