Machine de capsulage sous vide semi-automatique pour bocaux en verre Équipement de scellage alimentaire

• Modèle : Machine de capsulage sous vide VK-SVC
• Alimentation : AC220V/50-60Hz
• Vitesse de bouchage : 1200-1500 bph
• Puissance : ≤ 1,3 kW (pompe à vide incluse)
• Diamètre du capuchon : Φ30-Φ85mm 、Φ85-Φ110mm
• Hauteur de la bouteille : 50-180 mm, 120-250 mm
• Diamètre de la bouteille : Φ30-Φ80mm Φ80-Φ150mm
• Degré de vide limite : -0,08 Mpa
• Torsion de bouchage : 5-25 N.M
• Consommation d'air : 0,5 m3/0,7 Mpa
• Taille de la machine : 750*7001350mm
• Poids : 157 kg

Cette machine de capsulage de série est recherchée et produite par nous-mêmes avec des années d'expérience de production; est la création originale nationale, elle utilise une pompe à vide pour aspirer, un degré de vide élevé disponible, le couple de capsulage et le niveau de vide peuvent être réglés à la demande, compatibles avec une variété de formes et de tailles différentes de bouteilles pour le capsulage, une forte compatibilité et facile à régler.

Les principaux composants pneumatiques et électriques proviennent de marques de renommée mondiale, avec des performances stables et fiables.

Largement utilisé dans les bouteilles en verre avec des bouchons en fer blanc pour le bouchage sous vide pour les aliments, les conserves, les boissons, les condiments, les produits de santé et d'autres industries.

Paramètre technique principal

• Modèle : Machine de capsulage sous vide VK-SVC
• Alimentation : AC220V/50-60Hz
• Vitesse de bouchage : 1200-1500 bph
• Puissance : ≤ 1,3 kW (pompe à vide incluse)
• Diamètre du capuchon : Φ30-Φ85mm 、Φ85-Φ110mm
• Hauteur de la bouteille : 50-180 mm, 120-250 mm
• Diamètre de la bouteille : Φ30-Φ80mm Φ80-Φ150mm
• Degré de vide limite : -0,08 Mpa
• Torsion de bouchage : 5-25 N.M
• Consommation d'air : 0,5 m3/0,7 Mpa
• Taille de la machine : 750*7001350mm
• Poids : 157 kg

Structure et principes de fonctionnement

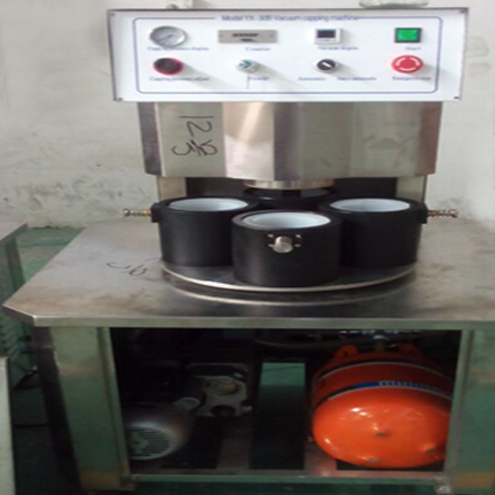

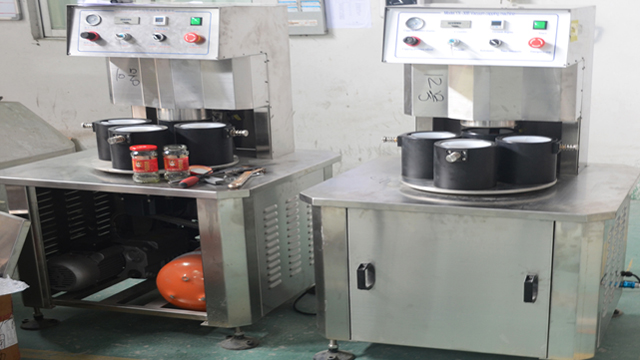

Photo 1 Machine de capsulage sous vide

Principes de fonctionnement et fonctions

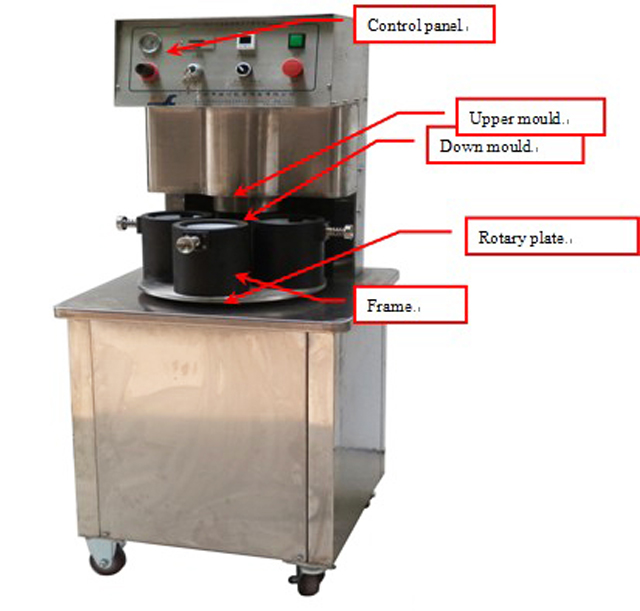

Cette machine est composée d'un châssis de machine, d'un moule supérieur, d'un système de positionnement rotatif, d'une structure de bouchage, d'un système de vide, d'un système de contrôle électrique et de pression.

Travailler comme: Placez le verre avec les bouchons dans le moule inférieur, puis placez le moule inférieur au centre de la tête de bouchage à la main. Ensuite, la machine effectuera automatiquement le bouchage sous vide.

Cette machine a les fonctions suivantes :

1. Lorsque vous placez le moule vers le bas au centre de la tête de bouchage, la machine effectue automatiquement le bouchage sous vide ;
2. Fonction de réglage du vide le plus bas : si la machine ne peut pas atteindre le degré de vide défini précédemment, la machine ne fonctionnera pas pour la procédure suivante ;
3. Fonction de couple de bouchage : La tête de bouchage est déplacée par un vérin pneumatique et peut être réglée par pression ;

Structure principale et composants

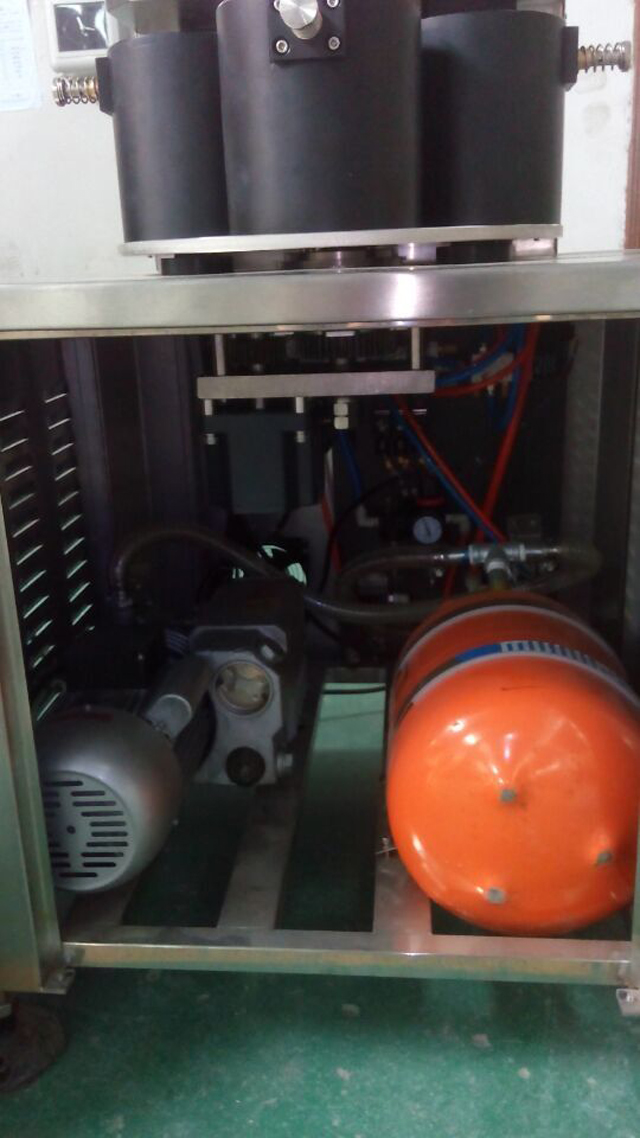

Pompe à vide et réservoir à vide :

La pompe à vide et le réservoir à vide sont utilisés pour réaliser la fonction de vide, la pompe à vide doit être avec de l'huile à vide, la moitié de l'huile à vide à l'intérieur est acceptable. Il n'est pas permis d'utiliser la machine s'il n'y a plus d'huile à vide à l'intérieur

Veuillez connecter la pompe à vide et le réservoir à vide comme sur l'image ci-dessus et alimenter l'alimentation

Structure de plaque tournante

Cette plaque rotative se déplace en 4 étapes. Pour assurer un mouvement stable de la plaque rotative, cette plaque rotative adopte 3 plaques de friction pour fournir une résistance afin d'assurer un mouvement stable. La machine doit être maintenue propre pendant le fonctionnement, et les plaques de friction s'useront progressivement, vérifiez-les régulièrement et changez-les régulièrement.

La plaque rotative est déplacée par le moteur principal, lorsque le détecteur de signal se déplace vers les interrupteurs de proximité de démarrage et reçoit des signaux (le détecteur de signal et les interrupteurs de proximité sont d'environ 2 à 3 mm), le moule supérieur se déplace vers le bouchage, lorsqu'il est bouché, le moteur fonctionne toujours, lorsque le détecteur de signal se déplace vers les interrupteurs de proximité de sécurité et reçoit un signal, le moteur arrête de fonctionner.

Les bras en cuivre s'usent pendant le fonctionnement, il faut les graisser régulièrement et les changer lorsqu'ils sont endommagés. Lors du changement, vous pouvez voir l'image 5

Structure de bouchage

Tête de bouchage

La tête de bouchage est déplacée par un vérin pour se soulever et s'abaisser. Lorsque la tête de bouchage est abaissée pour le bouchage et atteint le degré de vide défini précédemment, la tête de bouchage passe à la procédure suivante. Le couple de bouchage peut être réglé à l'aide du bouton de pression de bouchage sur le panneau de commande (comme vous pouvez le voir sur le panneau de commande).

Le caoutchouc rouge à l'intérieur de la tête de capsulage est la pièce d'usure facile, il faut vérifier et changer souvent. Lors du capsulage, la tête de capsulage doit être bien serrée contre les bouchons, vous pouvez mettre quelque chose à l'intérieur du moule inférieur pour obtenir différentes hauteurs. Mais la hauteur ne peut pas être trop élevée, ou si elle est trop haute, vous ne pouvez pas obtenir la fonction de vide, mais si elle n'est pas assez haute, il ne peut pas être capsulé. Habituellement, la distance entre les bouchons et le haut du moule inférieur est de 16 mm à 19 mm

Dispositif de clic pour bouteille

Le dispositif de clic de bouteille sert à fixer la bouteille pendant le bouchage. Lorsque la plaque rotative doit être positionnée, le cylindre de clic de bouteille se déplace pour fixer la bouteille afin d'assurer un bon bouchage.

Installation

1. La machine doit être dans un endroit propre et sûr
2. Assurez-vous que l'arrêt d'urgence est disponible (image 5)
3. Alimentation avec puissance à vérifier
4. Connectez la machine au gazoduc au séparateur d'huile et d'eau, réglez la pression d'air à 0,6 Mpa
5. Raccorder le réservoir à vide à la machine. Vérifier l'absence de fuite de gaz.

Fonctionnement du panneau de commande

Le panneau de commande comprend un tableau de pression de bouchage, un réglage de la pression de bouchage, un compteur, un interrupteur d'alimentation, un réglage du vide et un arrêt d'urgence.

1. Le réglage de la pression de bouchage peut être utilisé pour ajuster le couple de bouchage, lorsqu'il est dans le sens des aiguilles d'une montre, la pression augmente, le couple de bouchage est plus fort, lorsqu'il est dans le sens inverse des aiguilles d'une montre, la pression diminue, le couple de bouchage est plus petit.
2. Arrêt d'urgence, lorsqu'une urgence se produit, appuyez sur l'interrupteur d'arrêt d'urgence, la machine sera alors en situation de sécurité
3. Le compteur sert à compter le nombre de verres que vous avez produits, si vous appuyez sur le bouton de réinitialisation, le compteur sera compté comme zéro.
4. Si vous devez régler le degré de vide, appuyez sur le « M » dans le tableau de réglage du vide et il affichera « St1 », appuyez sur « ︽ » « ︾ » pour régler
5. Séparateur d'huile et d'eau, pression et réglage (image 10)

Le séparateur d'huile et d'eau est composé d'une vanne de commande manuelle, d'un réglage de pression, d'une table de pression d'air, d'un réglage d'huile, d'un filtre à air et d'un lubrificateur.

La vanne de commande manuelle permet d'ouvrir et de fermer toute l'alimentation en air de la machine

Le réglage de la pression consiste à fournir la pression à la machine. Lorsqu'elle est tournée dans le sens des aiguilles d'une montre, la pression augmente. Lorsqu'elle est tournée dans le sens inverse des aiguilles d'une montre, la pression diminue.

Le tableau de pression d'air permet d'afficher la pression de travail de la machine

Le réglage de l'huile consiste à alimenter la machine en huile. Lorsqu'il est dans le sens des aiguilles d'une montre, l'huile diminue, lorsqu'il est dans le sens inverse des aiguilles d'une montre, l'huile augmente.

Le filtre à air sert à éliminer l'eau de l'air comprimé. Lorsque la pression du séparateur d'huile et d'eau est nulle, le filtre à air éliminera automatiquement l'eau.

Le lubrificateur sert à fournir de l'huile à la machine. Il faut d'abord couper l'alimentation en air et mettre de l'huile dans le lubrificateur, environ 2 à 3 mois à la fois.

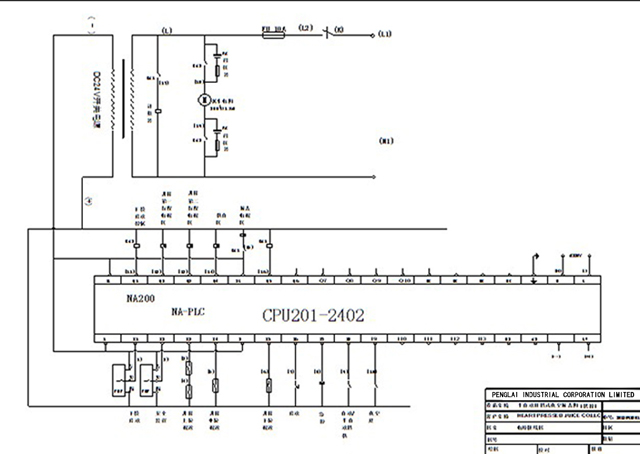

Schéma électrique pour machine à capsuler sous vide

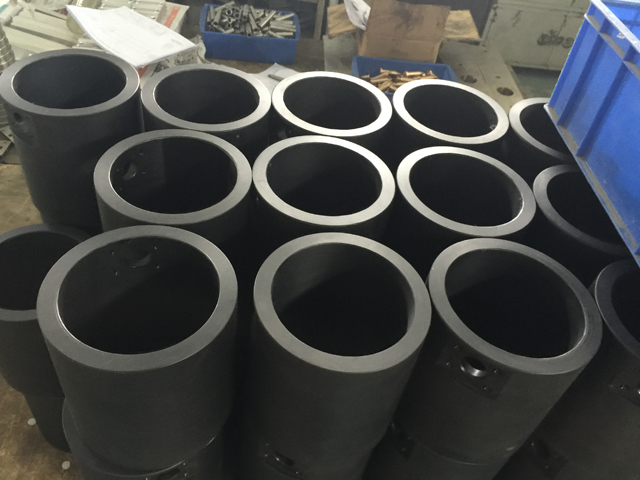

Pièces de rechange pour moules adaptés à différentes tailles de pots/bouteilles
