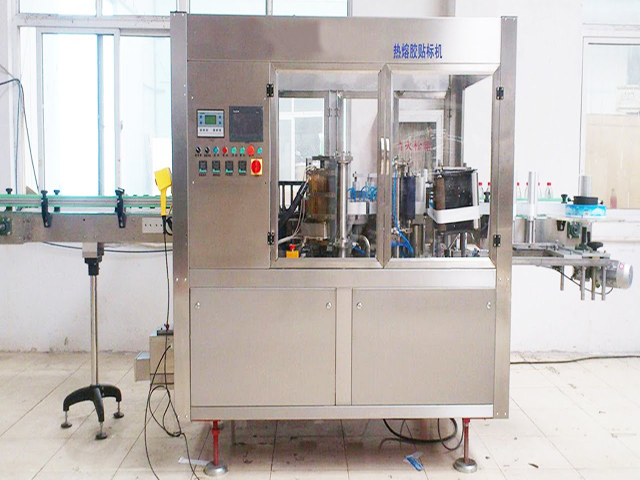

Machine d'étiquetage linéaire à colle thermofusible pour bouteilles rondes en verre et plastique

• Modèle : VK-HMGL
• Type de bouteille : Bouteille en verre, bouteille en plastique
• Vitesse du produit (b/h) : 18000
• Matériau de l'étiquette : OPP/film perlé/papier composite
• Erreur de précision (mm) : ±0,5 mm
• Taille de l'étiquette (mm) : (L)20-300 mm (H)10-180 mm
• Taille de la bouteille (mm) : Diamètre extérieur φ40-φ80 mm hauteur 30-200 mm
• Diamètre intérieur de l'étiquette (mm) : Φ150 mm
• Diamètre extérieur de l'étiquette (mm) : Φ500 mm (grand)
• Tension (V) : 220/380-420 V/triphasé en option
• Puissance (kW) : 9kw
• Pression d'air comprimé (bar) Min 5,0 bar Max 8,0 bar
• Consommation d'air : 0,2 M³/minute
• Dimensions (mm) : 3150L x 1800l x 2100H
• Poids (kg) : 2000

Voir la vidéo

Étiqueteuse automatique à colle thermofusible, largement fournie pour différents matériaux de conteneurs et d'étiquettes. Le coût de l'étiquette est comparativement inférieur, elle peut répondre aux exigences des utilisateurs qui ont une variété de conteneurs.

Il s'agit du modèle le plus économique en termes de coût pour la production en série. L'équipement a massivement utilisé le concept de conception modulaire pour permettre aux utilisateurs de changer facilement et simplement les bouteilles. Le type linéaire étiquette principalement les bouteilles rondes en verre ou en plastique tandis que le type rotatif peut étiqueter non seulement les récipients de forme ronde mais également les bouteilles carrées comme les récipients de détergent liquide, etc.

Application

L'étiqueteuse à chaud est le nouveau produit de notre société pour répondre au marché étranger. s'applique aux bouteilles rondes de produits alimentaires, médicaux, chimiques et autres industries.

Caractéristiques

1. L'étiquetage de livraison est contrôlé par servomoteur.

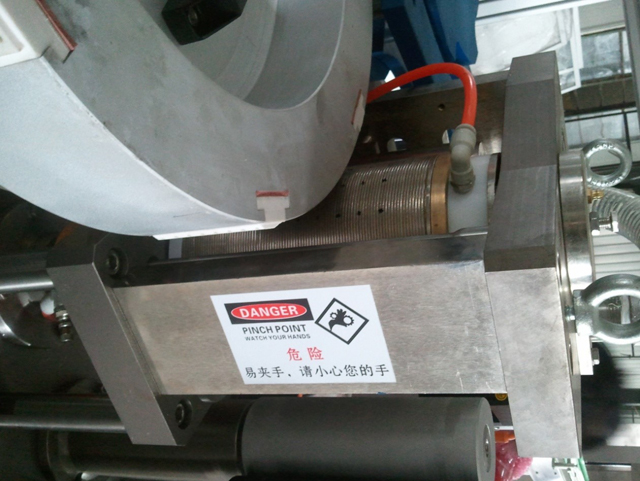

2. L'étiquetage est découpé avec précision.
3. Il est facile de remplacer le coupe-étiquette.
4. Les échanges de pièces sont moins fréquents et plus rapides.
5. Vérifiez rapidement l’étiquetage et ne le gaspillez pas.
6. 1 kg de colle thermofusible peut utiliser 60 000 à 100 000 bouteilles et réduire les coûts.
7. Le matériau de l'étiquette est OPP et permet d'économiser 1/3 des coûts.
8. La puissance de la machine est de 9 kW, ce qui permet d'économiser les ressources électriques.

Spécifications techniques

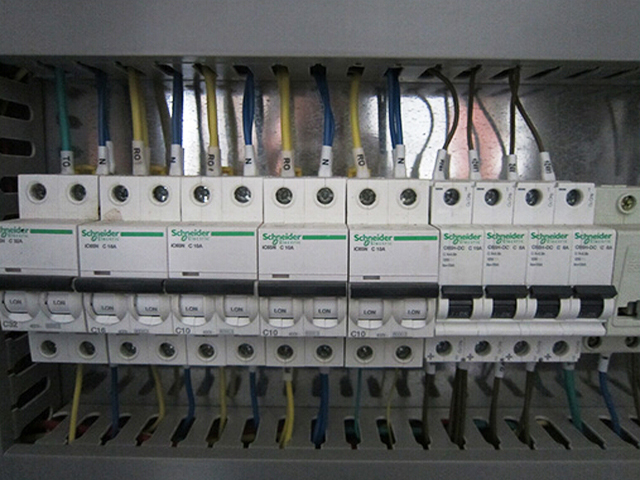

Spécification de configuration d'appareil électrique :

Le personnel d'installation, d'exploitation et de maintenance doit suivre une formation qualifiée avant d'utiliser cette machine.

Ce que vous devez respecter pour l'installation d'une machine d'étiquetage thermofusible :

• À l'arrivée de la machine, le personnel d'installation doit vérifier visuellement si la machine est endommagée, comme une déformation du cadre, une armoire affectée par l'humidité, un accident, etc. En cas de doute, veuillez contacter le fabricant pour vérifier. Et veuillez informer immédiatement la société de transport dès que vous constatez que la machine est endommagée.
• Veuillez prendre soin de l'environnement lors du déchargement du colis
• Soyez prudent en cas d'utilisation d'engins de levage comme un chariot élévateur, car cela comporte des risques de glissement ou de déséquilibre.
• Veuillez surveiller attentivement les pièces sous la table de travail avant d'utiliser un chariot élévateur ou tout autre équipement de levage. Vous pouvez également effectuer la manutention sous la supervision d'ouvriers qualifiés.
• N'utilisez pas de câble pour soulever la machine.
• Le personnel d'installation n'est pas autorisé à connecter la machine à l'alimentation électrique.

Règles pour l'opérateur

• Ne prenez pas de tranquillisants, de médicaments ou de boissons alcoolisées susceptibles de provoquer un état de transe lors de l'utilisation de la machine.
• Ayez une compréhension détaillée du mécanisme, de la fonction, des boutons de commande et de l'appareil avant de démarrer la machine.
• Il n'est pas permis d'utiliser cette machine sans notre autorisation ou permission.
• Faites attention aux avertissements ou autres signes à tout moment.
• Ne pas démarrer la machine en cas d'anomalie de pression sur site.
• Ne faites pas fonctionner la machine si elle cesse de fonctionner soudainement pour une raison quelconque. Demandez à un technicien qualifié de suivre une formation pour vérifier la cause du problème.
• Restez loin des pièces mobiles avant l’arrêt complet de la machine.
• Ne retirez pas la protection de sécurité de la machine

Règles pour le responsable

• Il est interdit d'effectuer des opérations d'entretien sur une table de travail sous tension.
• Ce n'est qu'après avoir ouvert le disjoncteur principal et commuté l'alimentation principale que vous êtes autorisé à effectuer l'entretien des éléments électriques.
• Prenez soin des pièces en contact pour éviter tout dommage ou déplacement.
• Vérifiez soigneusement lorsque vous laissez la machine fonctionner seule. Les outils ne doivent pas être laissés sur la table de travail.
• Il est interdit de couper avec une flamme ou un marteau n'importe quelle pièce de la machine.
• Il est interdit de mesurer ou de forger soi-même des pièces (ves) au cas où les pièces de rechange seraient endommagées et non réparées. Le client doit les demander au vendeur (sous garantie)

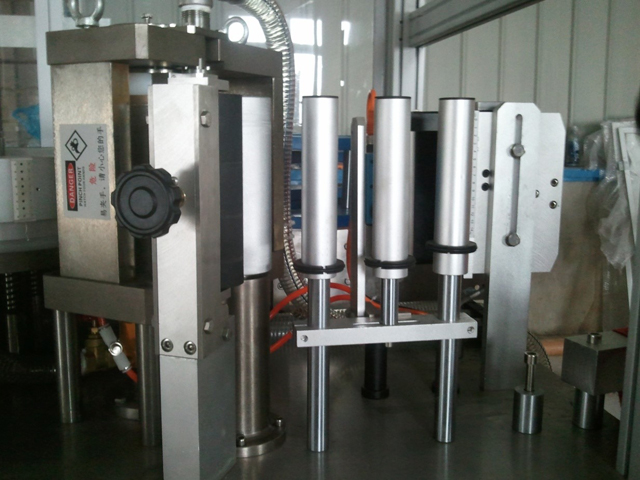

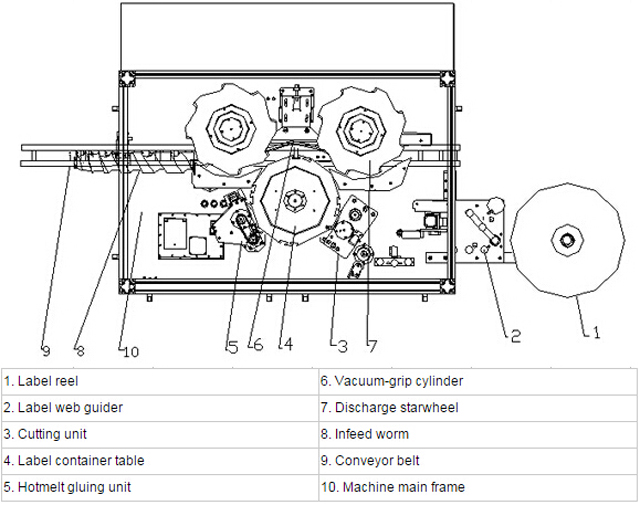

Chemin de détente de l'étiquette

Opération de changement d'étiquette

En cas de changement de bobine, laisser suffisamment d'espace à l'extrémité de la nouvelle bobine pour pouvoir coller une extrémité sur l'ancienne.

Il est nécessaire de suivre Homing une fois que la position de l'étiquette n'est pas synchronisée avec le rouleau de guidage de l'étiquette.

Tout d’abord, arrêtez la machine,

Deuxièmement, coupez d'abord une étiquette complète sur les deux bobines, ancienne et nouvelle, en deux le long de la ligne médiane (milieu de deux repères oculaires aux deux extrémités d'une étiquette) et collez-les ensemble.

Attention : les parties incomplètes de ces deux étiquettes découpées doivent former une œuvre complète. Une bande de ruban adhésif recouvre le devant des deux étiquettes dans une petite zone.

Serrez le verrouillage rapide après avoir enroulé la bobine d'étiquettes en vous référant au chemin de déroulement de l'étiquette. Ensuite, faites tourner la machine manuellement au lieu d'utiliser le bouton de démarrage et retirez le récipient correspondant à l'étiquette intégrée avec du ruban adhésif. Vérifiez enfin si la position de coupe est correcte, sinon l'opérateur doit exécuter le retour à la position initiale comme indiqué.

Utilisez le bouton Démarrer pour exécuter la machine.

Séquence d'opération :

1. Appuyez sur Homing sur l'écran, puis le servomoteur fonctionne pour trouver la position de coupe appropriée (marquez la position)
2. Confirmer qu'aucune alarme
3. Retirez l'étiquette redondante, puis demandez au rouleau de coupe d'aspirer le bord de l'étiquette dans la bonne direction.

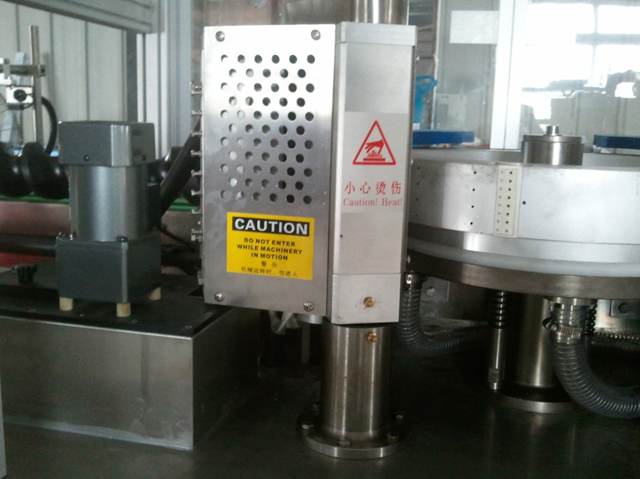

Explication spéciale sur la machine d'étiquetage à colle thermofusible

• La machine à fusion à chaud possède une entrée et une sortie au total
• Le tuyau d'admission mesure 4 pouces de long
• Température normale réglée à 160℃
• En été, la température est fixée à 150℃
• Il faut normalement 40 minutes pour que la fusion soit prête, mais il existe des exceptions selon les différents adhésifs.
• Il est nécessaire de maintenir la colle propre dans la machine de fusion. Les éventuels éclats de colle ne pourront plus être utilisés dans la production. Sinon, ils pourraient obstruer les tuyaux.
• L'homme doit se tenir à distance en cas de brûlure lorsque la machine à fusion chaude est en fonctionnement.
• Ce sont les techniciens du fabricant de la machine de fusion qui sont autorisés à effectuer la maintenance de cette machine.

Nettoyage et entretien

Il est permis de faire nettoyer l'étiqueteuse par une personne n'ayant aucune connaissance en mécanique/électricité, mais elle doit être correctement formée. Attention, l'alimentation électrique doit être coupée lors du nettoyage de la machine.

C'est sûr que pour ceux qui ont des connaissances en mécanique et en électricité, il y a moins de risque d'être en danger.

Nous recommandons fortement que l'entretien soit effectué par des travailleurs qualifiés et formés.

Attention : L'entretien couvre de nombreux facteurs comme le mécanisme, l'électricité, le moteur etc.
