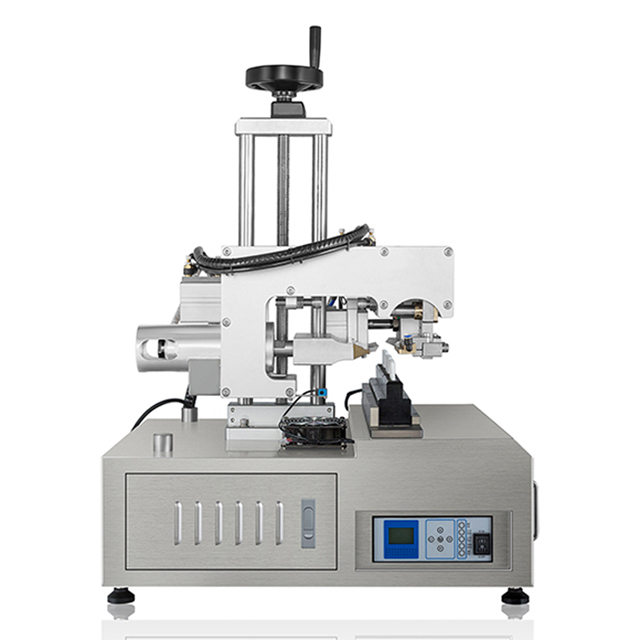

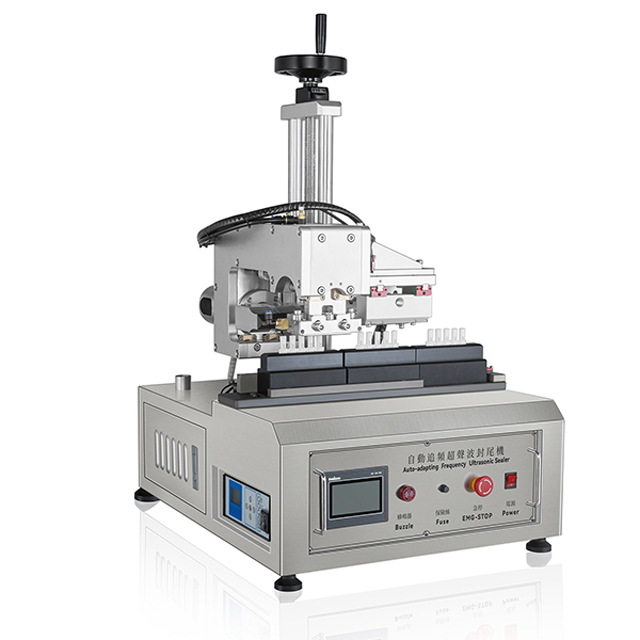

Machine de scellage par ultrasons pour tubes en bande de type linéaire semi-automatique

• Modèle : VK-UTS-003
• Fréquence : 15 kHz
• Puissance : 2600W
• Alimentation : AC220V
• Diamètre d'étanchéité : 10-50 mm
• Hauteur max. du tube : 10-200 mm
• Pression de travail : 0,5-06 Mpa
• Dimensions : 560*537*880mm
• Poids net : 95 kg
• GW avec caisse en bois standard d'exportation : 115 kg

Voir la vidéo

La machine de scellage par ultrasons est une machine de remplissage et de scellage de récipients liquides et pâteux de haute qualité et de haute performance. Il est nécessaire de placer manuellement la machine à tubes, la détection automatique de couleur, le remplissage automatique, le scellage automatique, le coupeur automatique, la fin d'une série de fonctions de sortie automatique. La machine programmable par PLC utilise une interface tactile avancée, un suivi optique, un positionnement automatique, de sorte que le fonctionnement global est plus simple, parfait, permet aux entreprises d'améliorer l'efficacité de la production, de réduire l'intensité du travail et d'améliorer l'appareil de choix pour les catégories d'emballage.

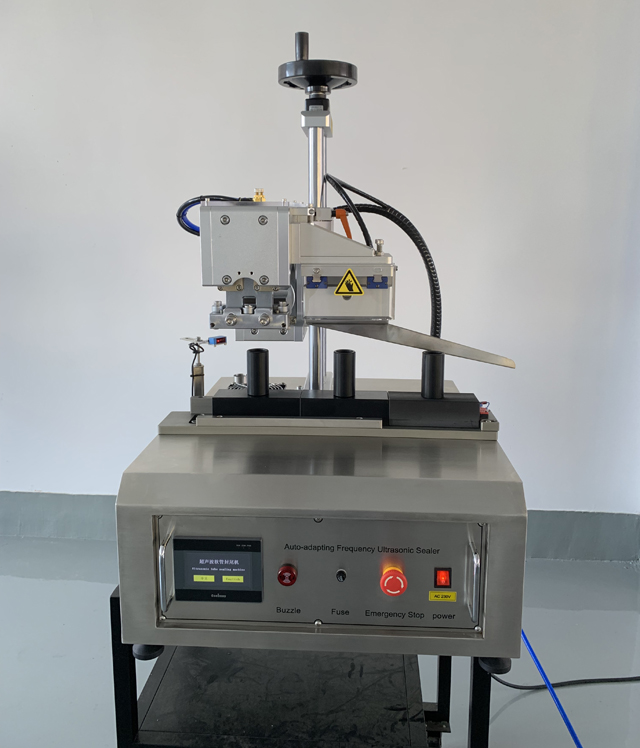

La scelleuse de tubes semi-automatique est la dernière technologie en matière de scellage de tubes de petite et moyenne taille. Elle combine le scellage par ultrasons, l'estampage par lots, le découpage et une finition de qualité cosmétique/pharmaceutique ondulée. Cette machine nécessite un opérateur pour charger les godets de tubes et déplacer les tubes à travers les stations. Capable de traiter jusqu'à 15 unités par minute, cette machine fonctionne parfaitement avec l'une de nos remplisseuses et étiqueteuses de paillasse.

Cette machine est conçue pour produire des tubes parfaitement scellés qui semblent avoir été fabriqués sur une machine entièrement automatique beaucoup plus grande et plus chère. Dotée de tous les composants et fonctions modernes des machines automatisées de pointe, cette petite scelleuse de tubes portable répond aux besoins de toute PME et peut être utilisée par n'importe qui avec des instructions très basiques.

Fabriquée en acier inoxydable 316, cette machine convient à toutes les applications alimentaires ou pharmaceutiques. Nécessitant un petit compresseur d'air et une prise de courant standard de 10 ampères, elle se connecte et s'installe facilement dans n'importe quel site de fabrication. Cette machine peut sceller n'importe quel tube en plastique et stratifié jusqu'à 57 mm de diamètre.

Des rondelles de maintien de tubes spéciales peuvent être fournies avec la machine pour maintenir votre tube parfaitement droit pendant le processus de scellage, et un ensemble de chiffres/lettres peut également être fourni pour l'estampage par lots de votre numéro de lot unique dans vos tubes.

Veuillez lire les instructions suivantes pour faciliter l'utilisation de l'appareil avant de commencer une compréhension approfondie des caractéristiques des différentes fonctions, procédures et opérations d'utilisation.

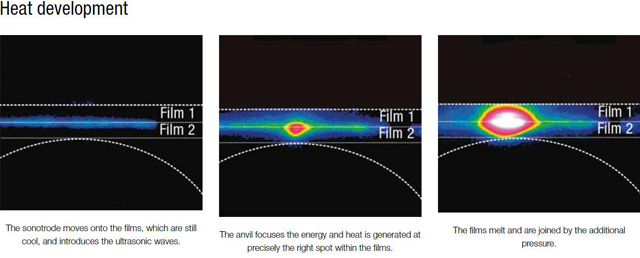

Principes de fonctionnement des tubes de scellage par ultrasons :

Le soudage par ultrasons utilise les principes de l'énergie ultrasonique pour assembler deux matériaux. Les outils de soudage (enclume ou sonotrodes) concentrent l'énergie ultrasonique sur le point où la soudure doit avoir lieu, ce qui génère de la chaleur par friction. Le temps de soudage est compris entre 100 et 200 millisecondes. Contrairement au thermoscellage, la chaleur nécessaire à la technologie ultrasonique n'est générée qu'à l'intérieur des matériaux à souder. Les outils restent froids et favorisent la dissipation de la chaleur. La résistance au collage à chaud (résistance du joint directement après le soudage sans refroidissement) est également nettement supérieure à celle des autres méthodes de soudage. La rapidité, la fiabilité et la qualité globale des joints finis font des équipements de soudage par ultrasons des outils indispensables dans de nombreux secteurs.

Conception conjointe – Voici comment cela fonctionne

Pour que le soudage soit précis dans les machines de scellage de tubes par ultrasons, l'énergie des ondes ultrasonores doit être focalisée (concentration énergétique). Cela se fait soit par la géométrie de l'outil, soit par la conception du joint sur le matériau. Dans le cas de la conception du joint, la zone où le matériau doit être assemblé présente des formes spéciales telles que des pointes ou des arêtes. Dans le cas de la géométrie de l'outil, les sonotrodes ou l'enclume sont spécialement formées pour concentrer l'énergie.

Nous sommes sûrs que vous serez entièrement satisfait de la praticité, de la fiabilité et de l'efficacité économique de l'appareil. Cependant, la structure et le fonctionnement de l'appareil en fonction des différentes utilisations et caractéristiques pour adapter le contenu de l'emballage sont installés, afin de mieux comprendre les différents points spécifiques, comme décrit dans cette spécification est la fonction de base.

Avant l'expédition de l'appareil, chaque pièce de l'appareil a été soigneusement testée et mise au point. Cependant, si une panne mécanique survient pendant l'expédition ou si un point quelconque de cette description n'est pas clair, veuillez contacter notre personnel de vente agréé.

Précautions de sécurité concernant l'utilisation de la machine de scellage par ultrasons :

1. L'utilisation, l'entretien et l'installation des machines doivent être autorisés par votre entreprise et un personnel qualifié en mécanique doit être présent pour effectuer l'opération. Vous devez lire attentivement le manuel et regarder la vidéo de fonctionnement avant d'utiliser la machine.
2. Les dommages mécaniques causés par une utilisation inappropriée ne peuvent être imputés au fabricant et ne sont pas inclus dans le programme de garantie. Le propriétaire assume seul le risque.
3. Doit être fourni conformément aux instructions d'installation, d'utilisation, de transport et d'entretien du fabricant pour une utilisation correcte de la machine.
4. Évitez d’utiliser toute méthode visant à réduire la sécurité des machines d’exploitation.
5. Endroit natif à placer, il faut éviter la lumière directe du soleil et l'humidité, la poussière. Parce que c'est la cause d'incendie et de choc électrique.
6. Autre utilisation impropre des machines (par exemple, « utiliser la machine selon ses propres opinions »).
7. Exigences de conception de la machine, travail préparatoire normal de démarrage, seul le public mécanique dans la meilleure forme, nous pouvons faire de la gymnastique.
8. Confirmez que la machine est uniquement utilisée pour fabriquer des produits généraux (à l'exclusion des substances toxiques géantes ; matériaux acides : alcalins), ne peut pas être utilisée avec d'autres articles, sinon, les fabricants et les distributeurs ne seront pas responsables.
9. Installation, démontage, déplacement de l'appareil faire appel à des professionnels pour l'intervention ou les conseils.
10. Doit suivre une formation professionnelle auprès de personnes qualifiées capables d'utiliser la machine.
11. Cet appareil doit être utilisé uniquement comme spécifié par le fabricant. Toute modification non autorisée ou utilisation de pièces de rechange vendues ou recommandées par des fabricants non locaux peut provoquer un incendie, un choc électrique et d'autres blessures.
12. Ne laissez pas de chiffon, de papier, de poussière, de copeaux métalliques, d’huile ou d’autres débris pénétrer dans l’équipement électrique.
13. En cas de stockage prolongé, cet équipement doit être inspecté et testé avant utilisation.
14. Lorsque l'alimentation électrique est fournie ou que la machine est en marche, n'ouvrez pas le coffret de distribution et les autres boîtes de jonction. Dans le cas contraire, un choc électrique peut se produire et entraîner des blessures corporelles. À proximité de la machine, n'effectuez pas d'opérations de soudage à l'arc. Dans le cas contraire, l'appareil risque de mal fonctionner.
15. Lorsque le boîtier de distribution est déjà ouvert ou que les fils sont dénudés, la machine et ses installations de support ne peuvent pas fonctionner. Dans le cas contraire, les bornes haute tension ou les fils risquent d'être exposés à un choc électrique, ce qui peut entraîner des blessures.
16. En dehors des inspections périodiques ou du câblage, le boîtier de l'équipement électrique ne doit être ouvert à aucun autre moment. Dans le cas contraire, l'appareil risque d'être endommagé et le fonctionnement normal de la machine pourrait être affecté.
17. Ne touchez pas la machine avec les mains mouillées. Utilisez l'interrupteur de démarrage avec les mains sèches. Dans le cas contraire, un choc électrique pourrait se produire et entraîner des blessures corporelles.
18. Carte, commutateurs, boucles de programmation, onduleur, variateurs de vitesse et autres câblages dans l'état, interdiction absolue de tester avec un testeur à haute résistance. Sinon, cela pourrait endommager la machine ou provoquer des accidents.
19. Veuillez bien nettoyer les environs avant d'utiliser la machine, il ne doit pas y avoir d'autres objets dangereux.
20. Ne pas endommager le câble en le frottant, en l'écrasant, en le surtensionnant ou en le surchargeant. Dans le cas contraire, un choc électrique pourrait se produire et entraîner des blessures corporelles.
21. Alimentation, logo ATTENTION CHAUD, ne faites pas attention lorsque vous touchez la main, cela peut provoquer des brûlures. Emplacement principal proéminent de la machine à axes, veillez à ne pas les rencontrer.
22. Ne posez pas d'objets sur la machine. N'entassez pas d'objets autour de la machine ou d'objets indépendants de la machine. Si vous en accumulez trop, un accident pourrait se produire. De plus, si vous mélangez des objets étrangers ou des pièces de la machine avec des aliments, etc., vous risquez d'endommager l'appareil dans son emballage.
23. Lors du changement des moules et des couteaux, faites attention à ne pas blesser facilement les doigts avec la lame.

L'opérateur n'est pas autorisé à remplacer ou à modifier la structure de la machine et la production. Par conséquent, le fabricant n'assume aucune responsabilité pour les dommages causés

Un arrêt d'urgence

Si une erreur de fonctionnement se produit, l'opérateur doit juger les choses en fonction de son expérience pour ne pas devoir procéder à un arrêt d'urgence ou prendre d'autres mesures (pour mettre fin au fonctionnement du contrôleur).

Utilisez l'alimentation principale pour arrêter

Lorsqu'une erreur se produit, (vous devez disposer d'un personnel de réparation ou de maintenance) Si vous ne pouvez pas vous améliorer dans un court laps de temps, vous pouvez utiliser l'arrêt de l'alimentation principale.

Entretien des équipements

1. Après chaque quart de travail, la machine doit être nettoyée, en nettoyant les matériaux à l'intérieur de la plaque de dosage et le reste de la table de la machine, pour éviter l'humidité qui affecte le travail suivant.
2. Vérifiez toujours les vis de fixation des pièces et leur état élastique pour garantir un fonctionnement fiable. Nettoyez régulièrement la tête optique.
3. Les pièces électriques doivent faire attention à l'humidité et à la poussière.
4. Nettoyer l'équipement tous les jours après avoir utilisé l'appareil,
5. Évitez de faire fonctionner la machine sans tubes, sinon vous endommagerez le moule et la machine.

Paramètres de base

• Modèle : VK-UTS-003
• Fréquence : 15 kHz
• Puissance : 2600W
• Alimentation : AC220V
• Diamètre d'étanchéité : 10-50 mm
• Hauteur max. du tube : 10-200 mm
• Pression de travail : 0,5-06 Mpa
• Dimensions : 560*537*880mm
• Poids net : 95 kg
• GW avec caisse en bois standard d'exportation : 115 kg

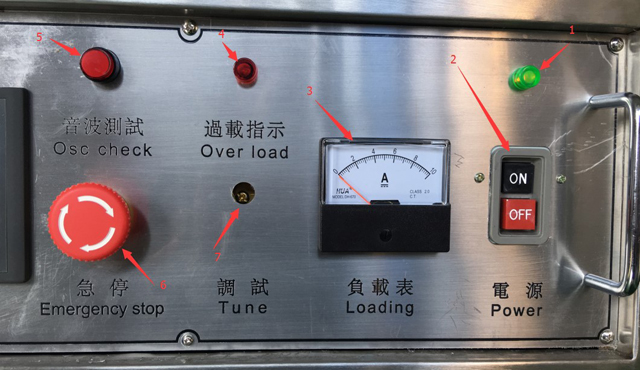

1. Témoin d'alimentation
2. Interrupteur d'alimentation
3. Chargement
4. Surcharge
5. Vérification OSC
6. Bouton d'arrêt d'urgence
7. Réglage de surcharge

Étapes d'utilisation de la machine

1. Accès à l'alimentation électrique
2. Accès à l'alimentation en air
3. Appuyez sur l'interrupteur d'alimentation (ON)
4. Choisissez votre langue (chinois ou anglais)
5. Manuel : Commutation de mode manuel-automatique
6. Réglage de l'heure : pour régler l'heure de scellage
7. Démarrage du cylindre à ultrasons : Contrôleur de la corne de scellage à ultrasons
8. Démarrage par ultrasons : scellage par ultrasons
9. Cylindre de coupe : coupe d'extrémité de tube

Réglage de l'heure

Réglage du temps de retard, du temps de soudage et du temps de maintien en fonction de la taille et des matériaux du tube, Valeur de référence : 0,2-0,8 s

Retournez à la page 2 après avoir réglé l'heure. Remplacez le mode manuel par le mode automatique, remplissez le tube dans le porte-tube et démarrez la production.
