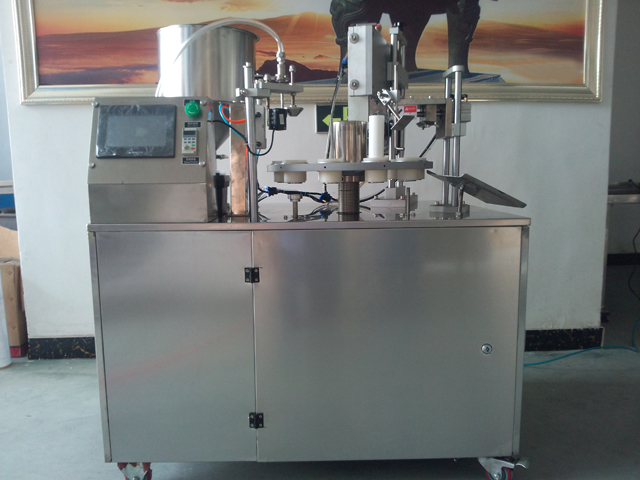

Machine de remplissage et de scellage par ultrasons pour tubes cosmétiques pharmaceutiques

• Modèle : VK-TFS-006U
• Tension : 220v/50Hz/60Hz
• Productivité : 20-30 pièces/min
• Dimensions : 1090 x 1250 x 1680 mm (L x l x H)
• Poids : 270 kg
• Volume de remplissage : 10-300 ml
• Diamètre du tube : 10–60 mm
• Puissance : 2,0 kW - 3,3 kW
• Précision : ±1%
• Matériau : Acier inoxydable 304
• Contrôle : Système de contrôle PLC

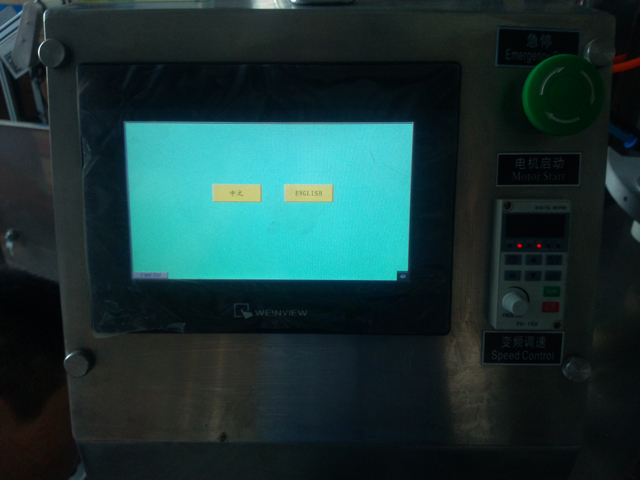

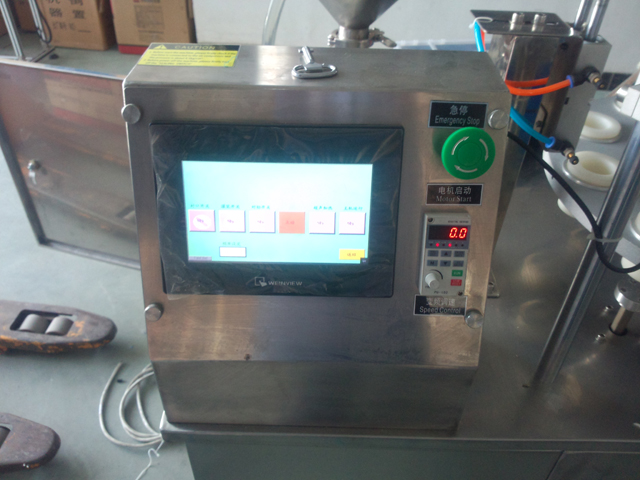

• Affichage : écran tactile
• Hauteur du tube : 2-200 (mm)

Voir la vidéo

La machine de remplissage et de scellage semi-automatique est spécialement conçue pour les produits qui ont une petite quantité et un diamètre de tube spécial. La machine a l'avantage d'être une machine de remplissage et de scellage à grande vitesse, avec un fonctionnement hautement automatique et un fonctionnement fluide. Elle peut remplir, sceller, couper et imprimer automatiquement des tubes. La conception unique à une tête est plus facile à nettoyer. Plus pratique pour le changement de taille et plus simple à contrôler. Elle convient particulièrement aux crèmes médicinales, au dentifrice, aux cosmétiques, à la colle, aux adhésifs, au ketchup et aux palettes d'art.

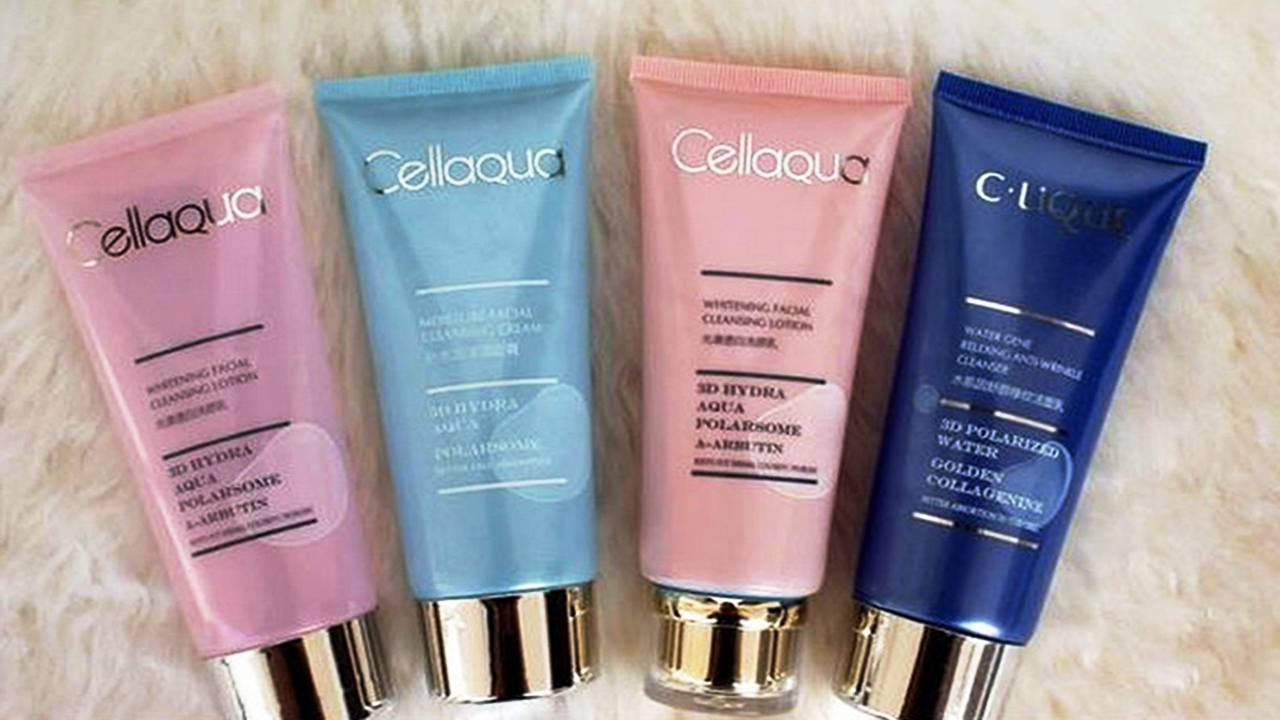

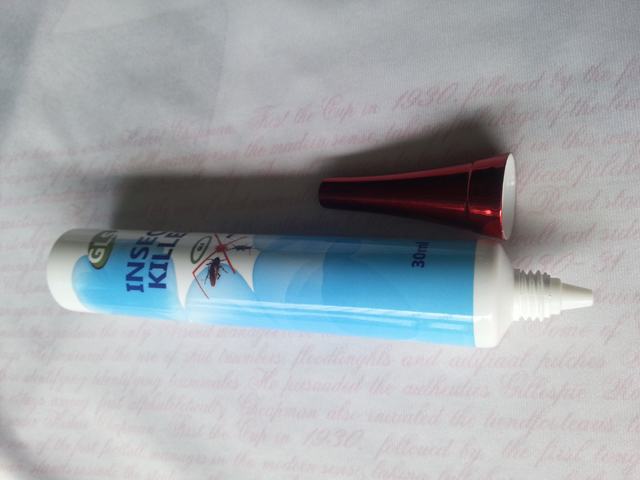

Tubes Échantillons

Principe de fonctionnement

Français La machine est contrôlée par PLC et écran tactile, l'utilisation de 12 stations égales, le tuyau en plastique à tour de rôle sur le tube, les marques, le remplissage, le scellage, la coupe et le retrait du tube. Insérez le tuyau en plastique dans la prise, allumez l'interrupteur de fonction, appuyez sur le bouton de marche, la machine démarre le travail périodique sous contrôle PLC : la rotation commence dans le sens inverse des aiguilles d'une montre sur un poste de travail, arrête la roue de rotation après la mise en place, puis sur le tube, les marques, le remplissage, le scellage, la coupe et le travail du corps du tube (remarque : le mécanisme de remplissage et de scellage respectivement équipé d'un interrupteur de détection infrarouge, doit être détecté dans les conditions de fonctionnement du tuyau en plastique).

A chaque fin de travail, chaque agence se réinitialise. A une extrémité du cycle de travail, le cycle de travail suivant, le cycle. Après un cycle de travail, le tuyau en plastique avec rotation se déplace vers la station suivante, en conséquence.

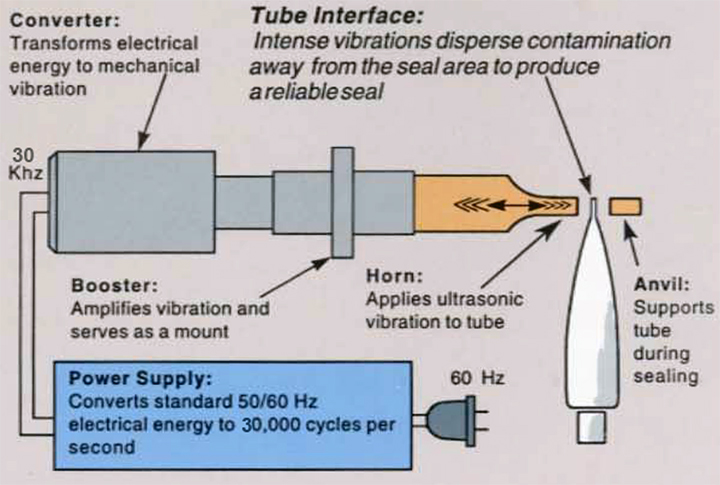

Comment fonctionne le scellage par ultrasons

Le scellant à ultrasons pour tubes est conçu pour être monté sur pratiquement tous les types de machines de remplissage. Lorsque le tube est avancé vers la station de scellage à ultrasons, un interrupteur se ferme pour lancer le cycle de soudage. L'air est dirigé dans les cylindres pour faire avancer l'enclume de soudage et la corne à ultrasons vers la ligne centrale du tube.

Le tube est fermé à un écart prédéfini et maintenu pour l'application de l'énergie sonore.

Une alimentation à ultrasons prend l'énergie électrique 50/60 Hz et la convertit en 30 000 cycles par seconde via un oscillateur de puissance.

Cette énergie électrique à haute fréquence est appliquée au convertisseur qui transforme le courant électrique en vibrations mécaniques à haute fréquence.

L'énergie sonore fait vibrer le pavillon contre l'extrémité du tube à 30 000 cycles par seconde.

La vibration intense disperse toute contamination de la zone d’étanchéité et génère de la chaleur pour lier le matériau.

L'énergie est ensuite arrêtée et le tube est maintenu fermé pendant une brève période (généralement de 0,05 à 0,150 seconde).

Le tube passe ensuite à la station suivante de la ligne de remplissage. Les temps de cycle varient généralement de 45 à 80 unités par minute, selon le diamètre et le matériau du tube.

Caractéristiques

Tuyau en plastique à travers le tube, les marques, le remplissage, le scellage, la découpe et la sortie du tube, la fin du travail d'emballage de la machine.

• Machine de remplissage et de scellage de tubes à technologie ultrasonique avec système de contrôle à écran tactile
• Couvertures et revêtements en inox 304, conformes à la norme GMP
• Pièces de contact en SS 304
• Buse de remplissage positive. Système de coupure pneumatique. (Pour éviter les problèmes de résidus)
• Pas de tube Pas de remplissage / Pas de tube Pas de scellage Chauffage à air chaud des tubes à l'intérieur et refroidissement à l'extérieur pour éviter les bosses au niveau du scellage. Écran tactile de contrôle PLC

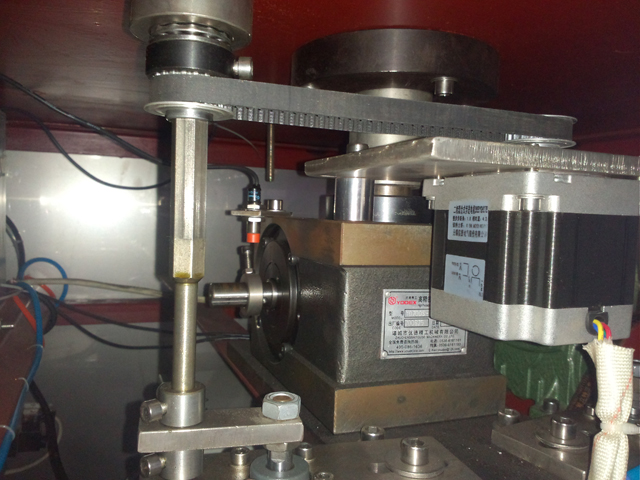

• Indexeur Ferguson

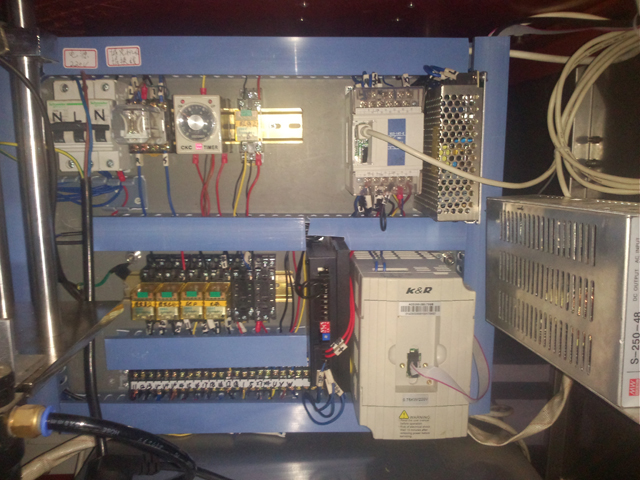

• Boîtier de panneau facile d'accès
• Codage par lots recto verso de 12 caractères au maximum.
• Volume de remplissage de 5 ml à 200 ml avec pompes interchangeables. 3 ml à 30 ml, 30 ml à 100 ml et 100 ml à 250 ml
• Diamètre du tube : min 10 mm – max 50 mm.
• Production de 1 600 à 2 200 tubes par heure.
• Compteur de tubes
• Tête de scellage facilement réglable

Principaux paramètres techniques

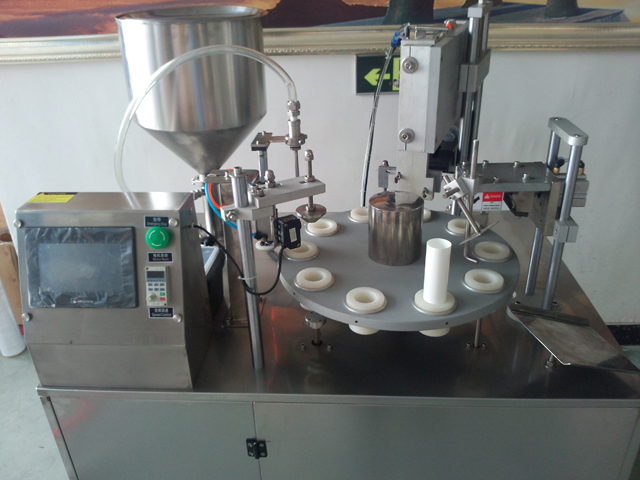

Images détaillées

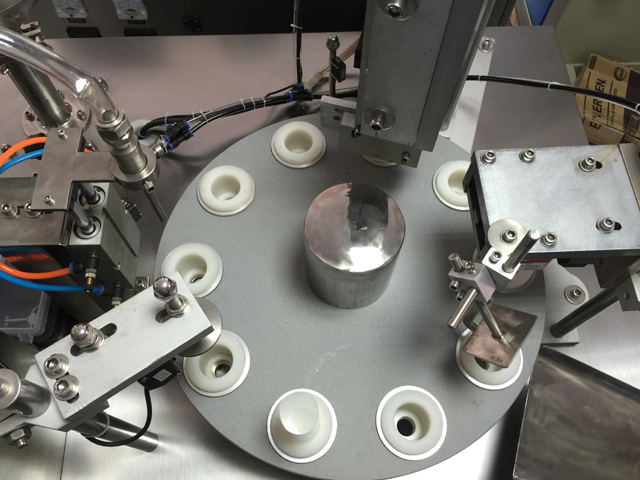

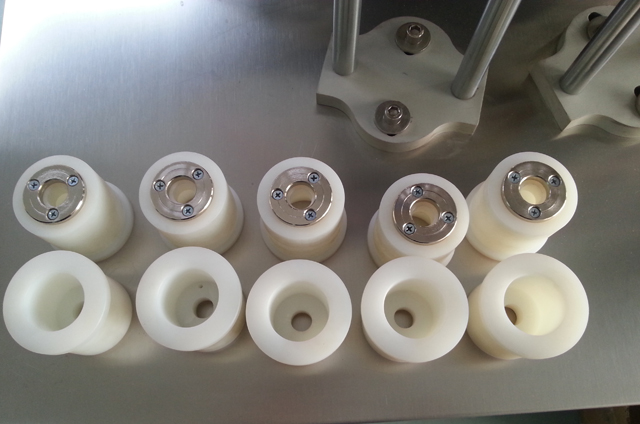

Support de tubes pour équipement de remplissage et de scellage par ultrasons

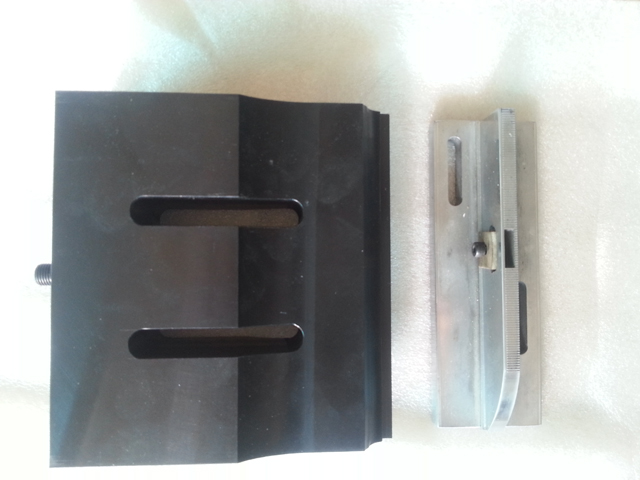

Moule pour tube flexible pour cutter de rechange

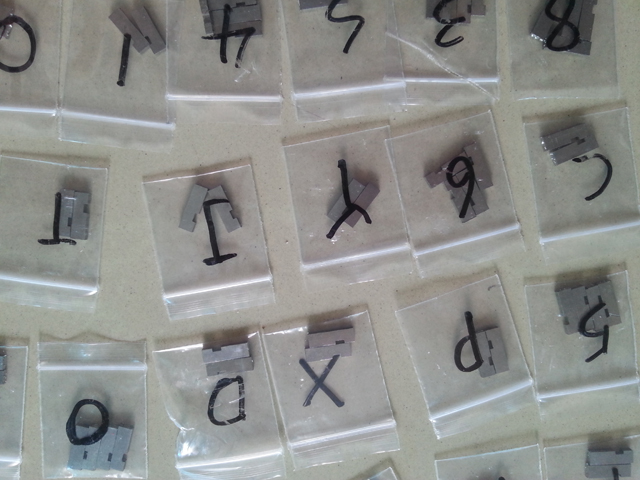

Lettres pour le codage des dates

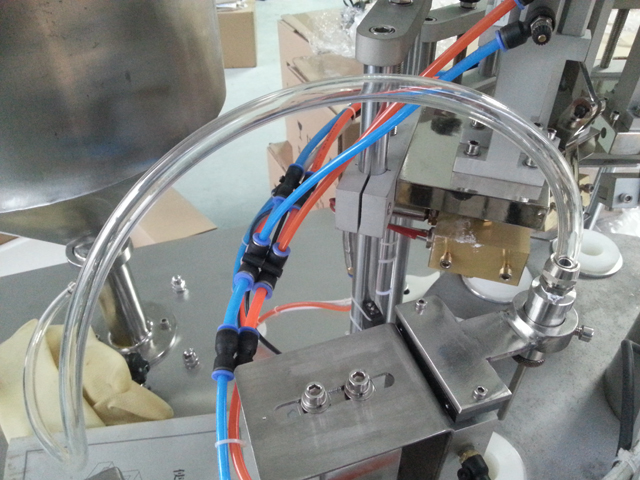

Gros plan de la partie pneumatique sur la machine de remplissage et de scellage à ultrasons de haute technologie :

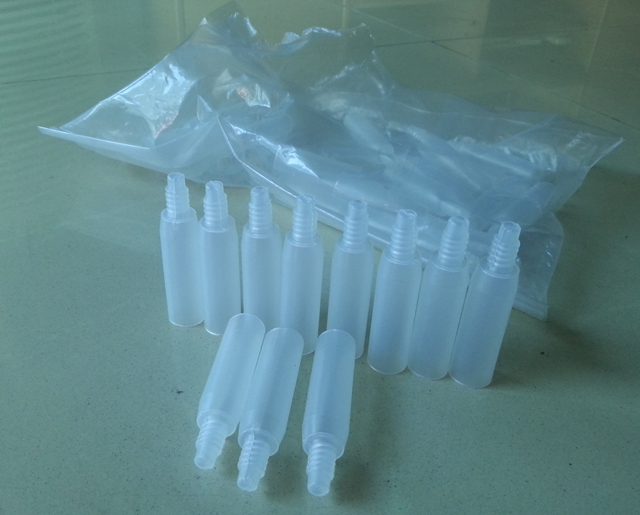

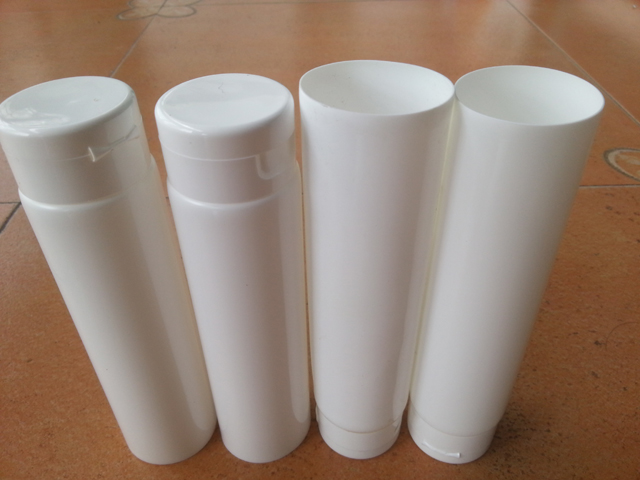

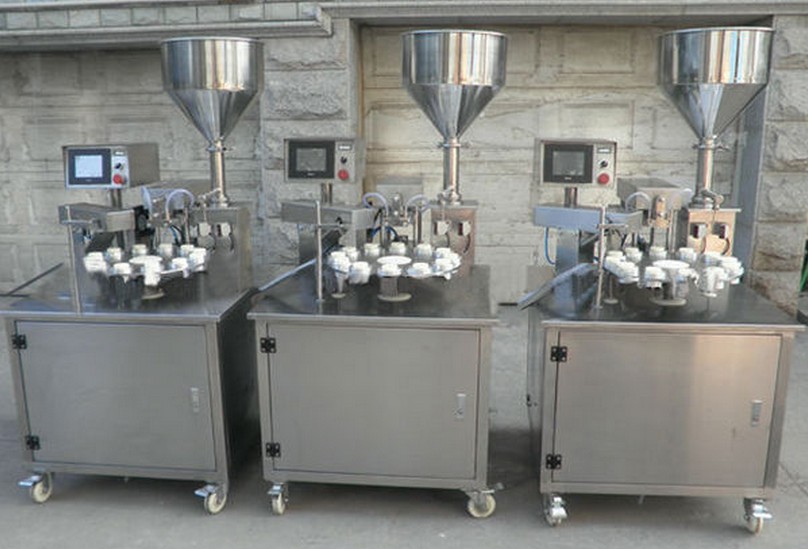

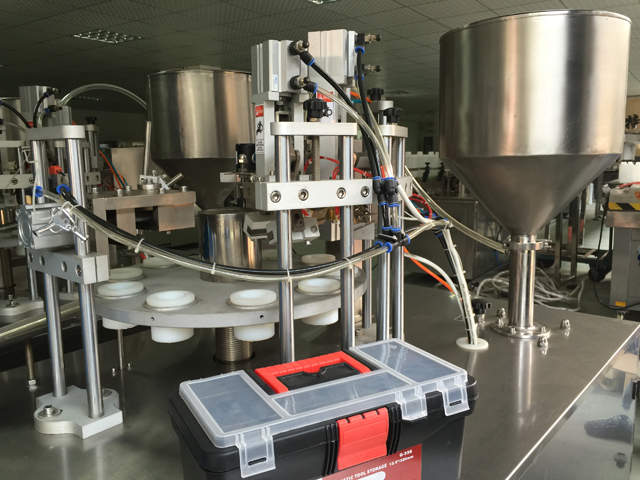

Exemples de machines de remplissage et de scellage de tubes à ultrasons pour tubes en plastique :

Machine de scellage par ultrasons pour le remplissage de tubes et l'emballage de caisses sans fumigation

Garantie: Pour toutes les machines, la garantie est de 1 an. (Sont exclus de la garantie les problèmes dus à des accidents, une mauvaise utilisation, une mauvaise application, des dommages de stockage, une négligence ou une modification de l'équipement ou de ses composants. De même, les pièces de rechange facilement cassées ne sont pas couvertes par la garantie)

Installation: Une fois la machine arrivée à votre usine, si vous en avez besoin, notre technicien se rendra chez vous pour installer et tester la machine et également former votre ouvrier à l'utilisation de la machine (le temps de train dépend de votre ouvrier). Les dépenses (billet d'avion, nourriture, hôtel, frais de déplacement dans votre pays) doivent être à votre charge et vous devez payer pour le technicien 150 USD par jour. Vous pouvez également vous rendre dans notre usine pour suivre une formation.

Après le service : Si vous rencontrez un problème avec votre machine, notre technicien se rendra chez vous pour réparer la machine dans les plus brefs délais. Le coût devrait être à votre charge (comme ci-dessus).
