Machine de remplissage et de capsulage de liquides d'huile essentielle de bouteilles en verre rotatives servo
  • Modèle : VK-MFC
  • Volume de remplissage : 1 ml à 150 ml
  • Mode de remplissage : Pompe péristaltique
  • Buse de remplissage : 2 jeux
  • Mode de bouchage : 2 servomoteurs
  • Alimentation : 115V 60Hz
  • Consommation électrique : 1,5 kW
  • Ampère: 4,3A
  • Pression d'air : 4-7 kgf/cm2
  • Capacité : environ 20 à 30 pièces/min
  • Poids : environ 450 kg
  • Dimensions hors tout : 3500mm*3000mm*1700mm
Voir la vidéo

La machine de remplissage et de bouchage 2 en 1 est principalement utilisée pour l'étiquetage automatique sur la surface plane ou incurvée du produit sous diverses formes dans les domaines de la médecine, des produits chimiques quotidiens, des jouets et de l'alimentation. La position d'étiquetage de haute précision adoptée convient à l'étiquetage des produits de différentes tailles. Elle permet d'économiser du travail et d'améliorer la précision et la cohérence de l'étiquetage. Des yeux électriques importés et un contrôleur de programmation sont adoptés pour contrôler l'étiquetage des cylindres ; toutes les pièces exposées sont en acier inoxydable, en plastiques techniques et en alliage d'aluminium à haute résistance dont la surface est traitée par oxydation anodique, avec une résistance à la corrosion, conforme à la norme GMP.

Une bonne machine de remplissage est celle qui maximise la production et simplifie les changements. Nous avons développé des machines pour le dosage de petites bouteilles comme le remplissage de parfum, d'huile essentielle, de e-liquide, d'huile nutritionnelle et d'autres fluides d'usage quotidien.

Comment concevoir une ligne de remplissage avec les machines associées dépend des points 5 indiqués ci-dessous :

Le produit est roi

Lors du choix d'une machine de remplissage spécifique, il est judicieux de commencer par connaître les caractéristiques exactes du produit liquide. S'agit-il d'un liquide fluide ? Cela peut fonctionner mieux avec une machine de remplissage à flux temporisé où le même volume de produit est délivré à chaque cycle. Que se passe-t-il si le produit est plus visqueux ? Pour cela, une remplisseuse de liquide à déplacement positif peut être la solution.

Polyvalence des produits et des contenants

En raison de la grande variété de produits conditionnés dans les usines, de plus en plus de transformateurs recherchent des remplisseuses capables de gérer plusieurs concepts. Les fournisseurs d'équipements en sont conscients, mais ne sont peut-être pas encore en mesure de proposer une solution miracle.

Les clients exigent que les nouveaux équipements de remplissage soient plus polyvalents et puissent gérer une gamme complète de produits variés. De plus, les buses de remplissage sont conçues pour des applications spécifiques et peuvent être facilement échangées.

Précision et efficacité

Le remplissage correct des contenants est l'un des éléments clés pour garantir la qualité du produit et contrôler les pertes. Les bouteilles sous-remplies peuvent, au mieux, entraîner des plaintes des consommateurs et, au pire, conduire une entreprise devant les tribunaux. Cependant, le remplissage excessif peut être coûteux et inutile. Cela signifie qu'un remplisseur doit être précis et maintenir cette précision de manière constante au fil des ans.

Minimiser le temps de changement grâce à une conception hygiénique

Alors que de nombreux transformateurs multiplient les produits à remplir, la réduction des temps de nettoyage et de changement de format reste une priorité. Les remplisseuses dotées de fonctions de nettoyage en place automatique (NEP) sont depuis longtemps considérées comme un moyen d'accélérer le processus de nettoyage.

Interaction avec l'opérateur

Même si les machines de remplissage tendent à s'automatiser, les équipements doivent être faciles à utiliser pour les opérateurs. Une attention accrue est accordée à la conception d'interfaces homme-machine (IHM) intuitives avec des panneaux plus faciles à utiliser et à lire.

En prenant en compte les 5 points pour concevoir une machine, notre ligne de remplissage, de bouchage et d'étiquetage d'huile végétale modèle VK-MFC est particulièrement adaptée au remplissage de l'huile nutritionnelle.

Ligne de remplissage, bouchage et étiquetage actuelle :

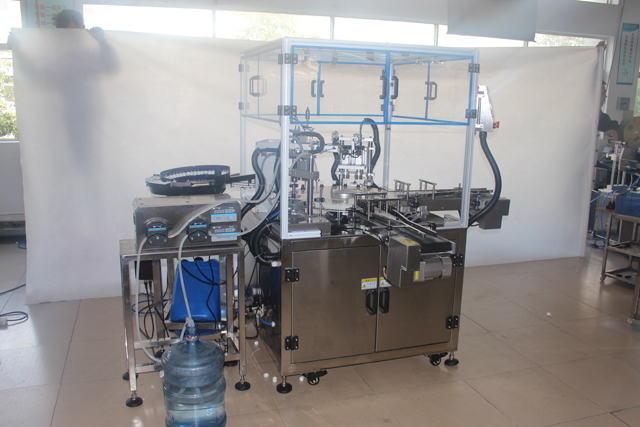

boucheuse de remplissage

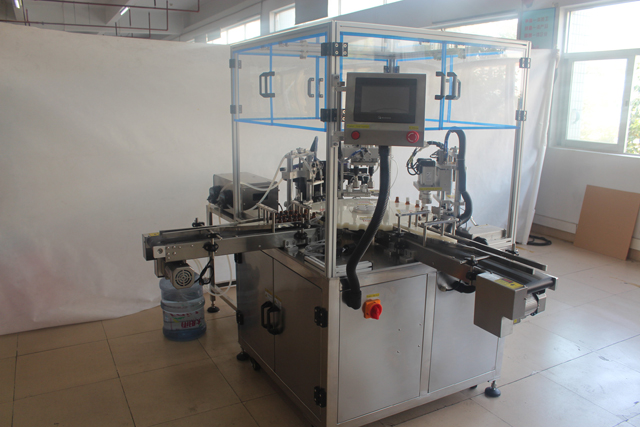

images réelles de remplissage bouchage étiquetage.jpg

Dessin

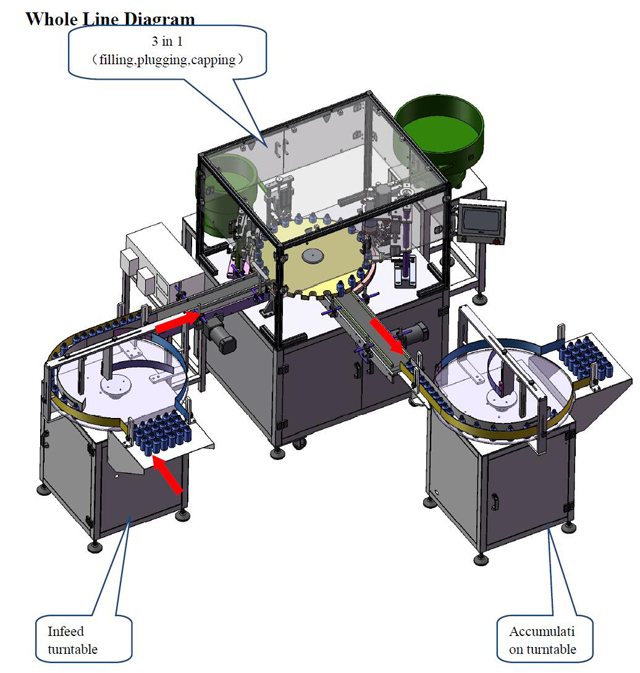

Diagramme complet pour le remplissage d'huile essentielle.jpg

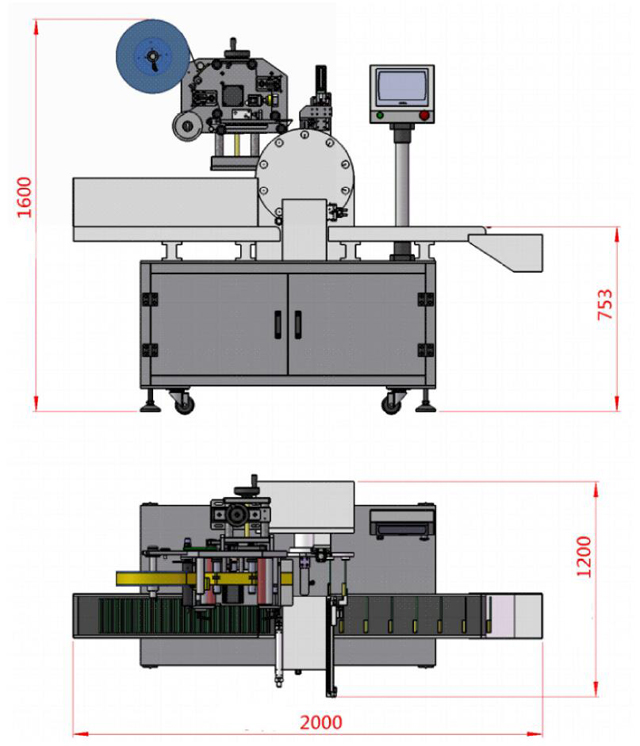

Etiqueteuse de bouteilles d'huiles essentielles.jpg

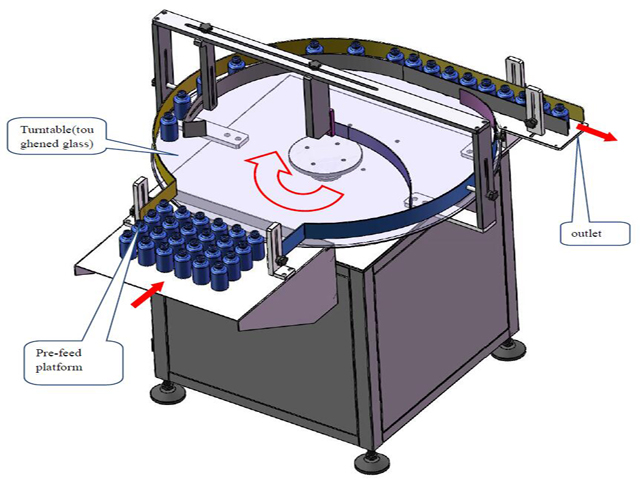

biberons d'alimentation.jpg

Les huiles essentielles et les extraits sont des produits de grande valeur et à faible viscosité, généralement vendus dans des flacons en verre de petite taille. La machine péristaltique est idéale pour ces produits en raison de la précision des petites tailles de remplissage, de la facilité de nettoyage et de l'absence de contamination croisée des différents produits traités sur la même machine de remplissage.

La contamination croisée est évitée car la seule chose qui touche le liquide est le tube péristaltique lui-même, qui est composé de silicone ou d'autres matériaux polymères spéciaux inertes. Ce tube est peu coûteux et peut être facilement nettoyé, dédié à un liquide particulier ou simplement jeté après utilisation. La taille du tube choisi dans cette machine dépend de la taille de remplissage et de la précision requise. Plus le diamètre du tube utilisé est petit, plus la précision est élevée mais plus le taux de remplissage est lent. Cela explique pourquoi cette machine est mieux utilisée pour les petits remplissages où une grande précision est nécessaire. Les grandes tailles de remplissage supérieures à 1 litre ne sont généralement pas remplies sur ce type de machine car le temps de cycle de remplissage peut être long. Mais pour une taille de remplissage typique de 5 à 10 ml, c'est encore la machine idéale. La machine de remplissage péristaltique domine cette industrie car il y a peu ou pas de gaspillage d'un produit coûteux.

A lire absolument avant la première utilisation

1 : Avant de brancher la machine, assurez-vous que l'interrupteur d'alimentation est en état 【fermé】, puis suivez les instructions.

2 : La machine doit être essuyée avec un chiffon sec si elle ne fonctionne pas pendant une longue période ; aucun agent de nettoyage corrosif ne doit être utilisé.

3 : Il est strictement interdit d'éclabousser du liquide dans le boîtier électrique de la machine, afin d'éviter la corrosion des composants électriques internes et d'entraîner un court-circuit.

4 : Selon la liste d'emballage de l'équipement, vérifiez que l'équipement, le modèle de matériau, les spécifications et la quantité doivent répondre aux exigences de conception et aux normes du produit, et disposer d'un certificat de qualification du produit.

5 : Vérifiez que l'apparence de l'équipement ne doit présenter aucune déformation, dommage ou corrosion, la rotation des arbres rotatifs doit être flexible et sans stagnation lumineuse.

6 : Cette machine est monophasée AC 110 V, la fiche d'alimentation est une fiche plate à 2 fiches, qui doit être insérée dans une prise de courant avec un fil de terre.

Paramètres techniques

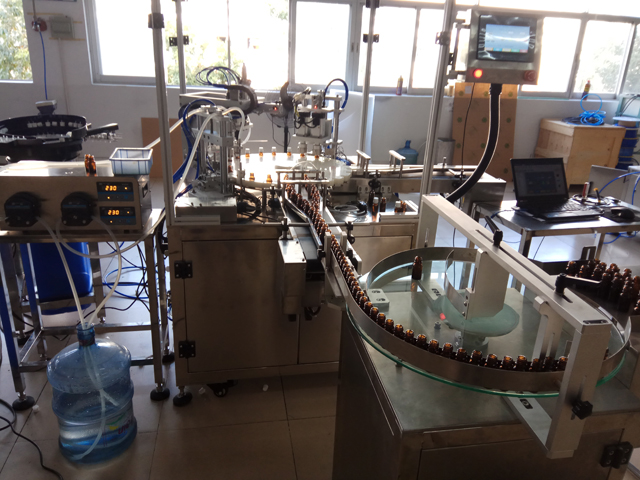

huile essentielle.jpg

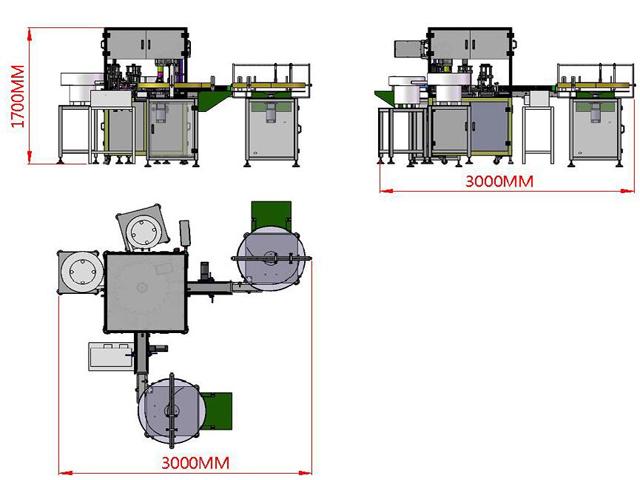

Remplissage, bouchage, étiquetage des bouteilles d'huile.jpg

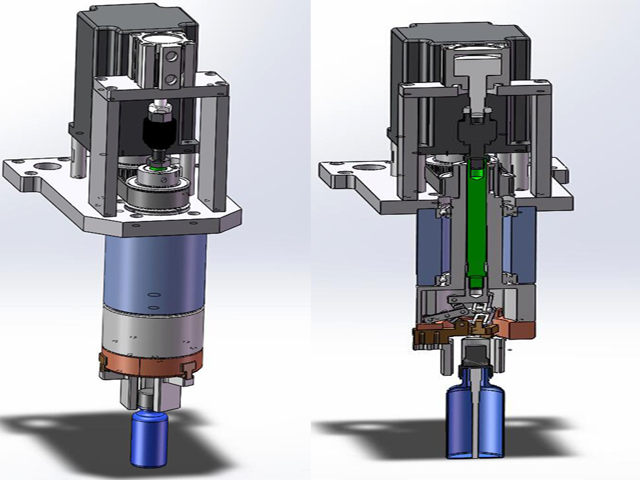

Nouvelles têtes de bouchage.jpg

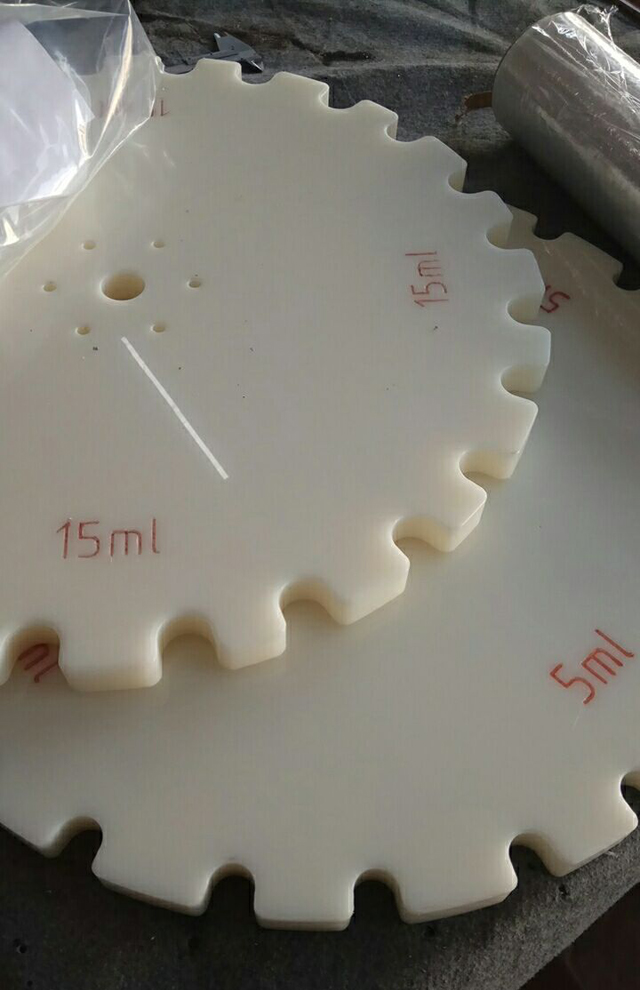

roue en étoile.jpg

  • Modèle : VK-MFC
  • Volume de remplissage : 1 ml à 150 ml
  • Mode de remplissage : Pompe péristaltique
  • Buse de remplissage : 2 jeux
  • Mode de bouchage : 2 servomoteurs
  • Alimentation : 115V 60Hz
  • Consommation électrique : 1,5 kW
  • Ampère: 4,3A
  • Pression d'air : 4-7 kgf/cm2
  • Capacité : environ 20 à 30 pièces/min
  • Poids : environ 450 kg
  • Dimensions hors tout : 3500mm*3000mm*1700mm

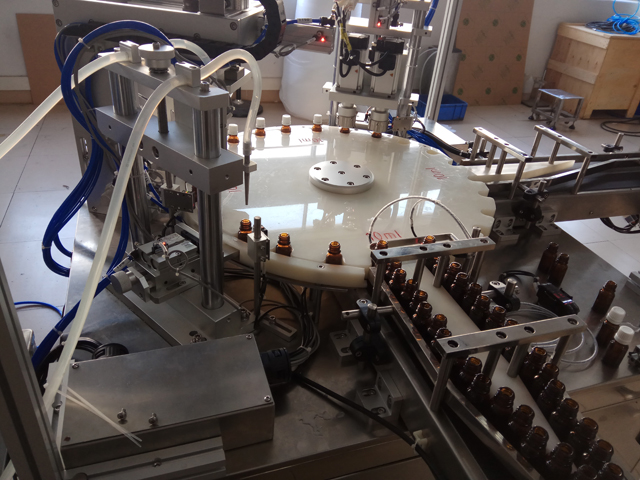

huile essentielle

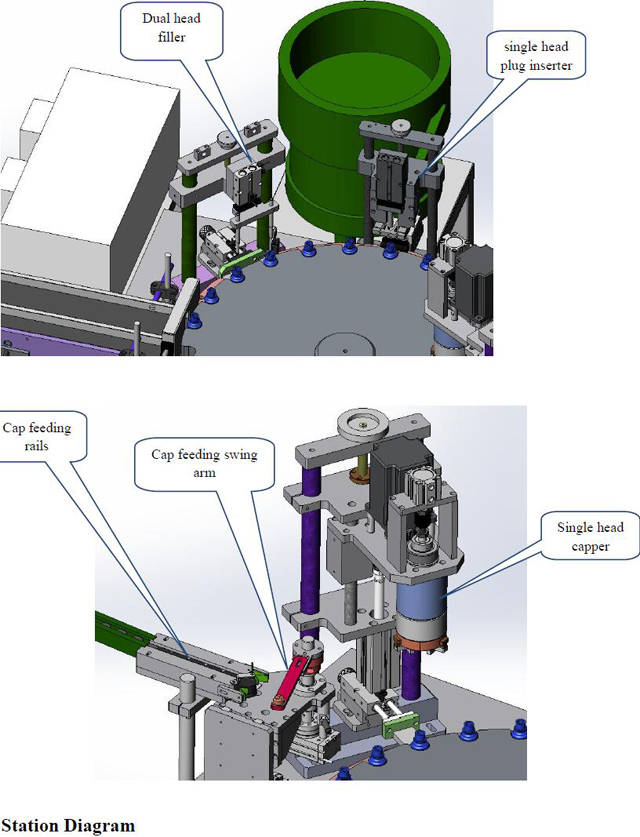

schéma de la station de remplissage

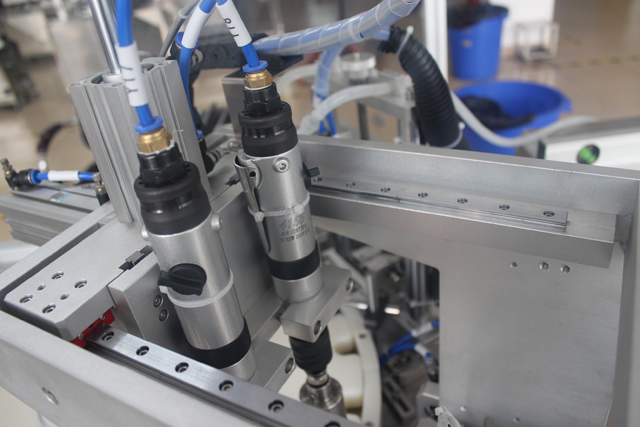

Servomoteur contrôlant la capsuleuse 2 pièces

Non.ComposantsMarque ou spécificationQté.
1Automate programmableMitsubishi/Panasonic1
2Écran tactileVue sur le vin1
3Séparateur70DF1
4Moteur triphasé avec frein200 W1
5Moteur de vitesse de convoyeur90 W2
6Cylindre Airtac/SMC11
7Capuchonnage moteur 86 pas à pasMER1
8Moteurs de platines120 W2
9Pompe péristaltique à double tête1
10Insérer un bol vibrant1
11Variateur de fréquence à variation continueENCOM
12CapteursKEYENCEN
13Armoire de machine avec SS304, les composants structurels adoptent de l'aluminium oxydé, des tiges chromées et SS304

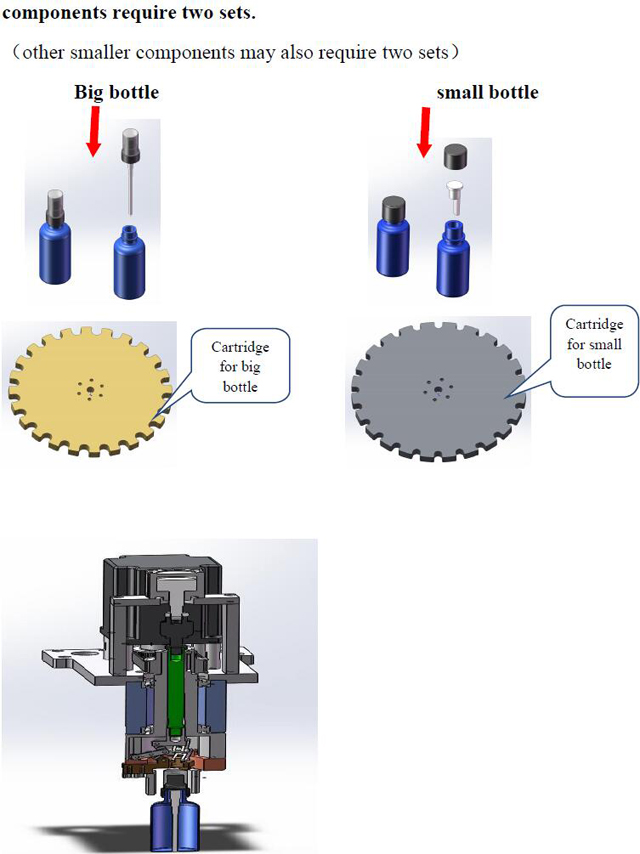

têtes de bouchage pour boucheuse de remplissage

Échantillons de bouteilles de liquide essentiel et emballage en caisse en bois pour l'expédition

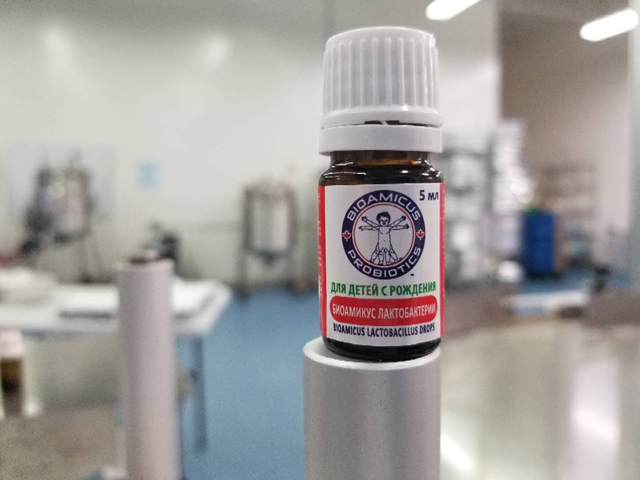

Bouteilles d'huiles essentielles.jpg

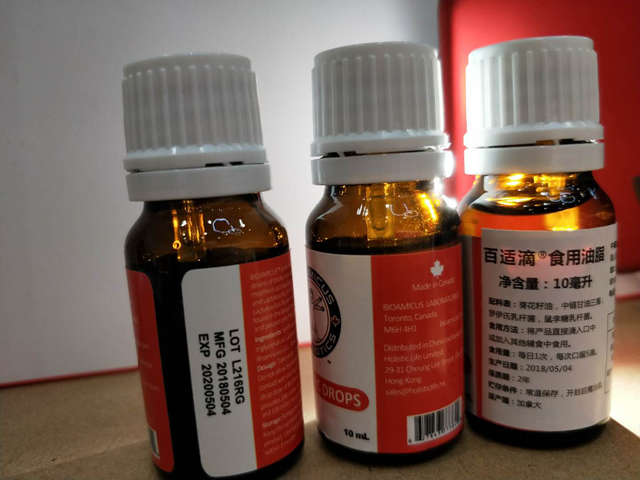

remplissage de bouteilles.jpg

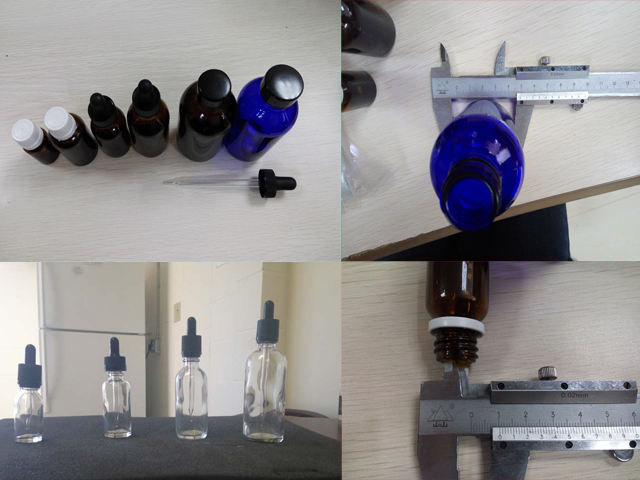

bouteilles E liquide

Entretien de la machine propre et claire et emballée dans une caisse en bois avant l'expédition maritime :

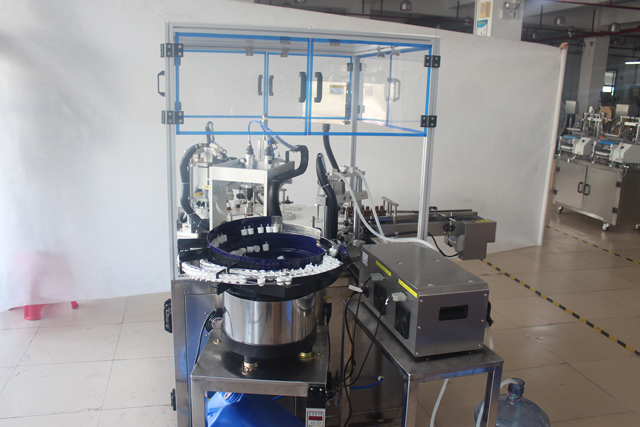

machine de remplissage et d'embouteillage d'huile de soins de santé.JPG

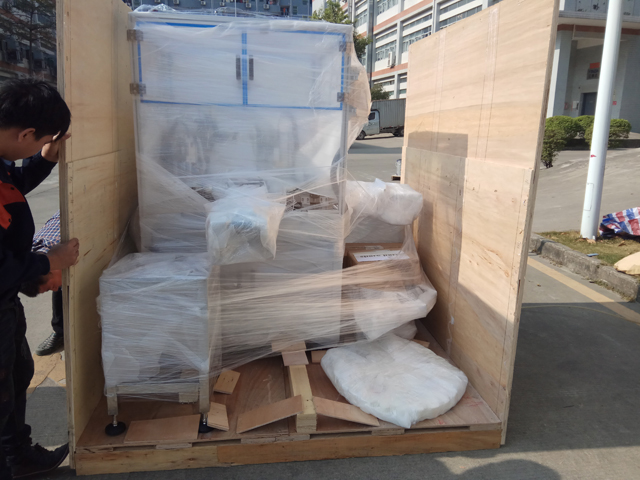

emballage de caisse en bois.jpg

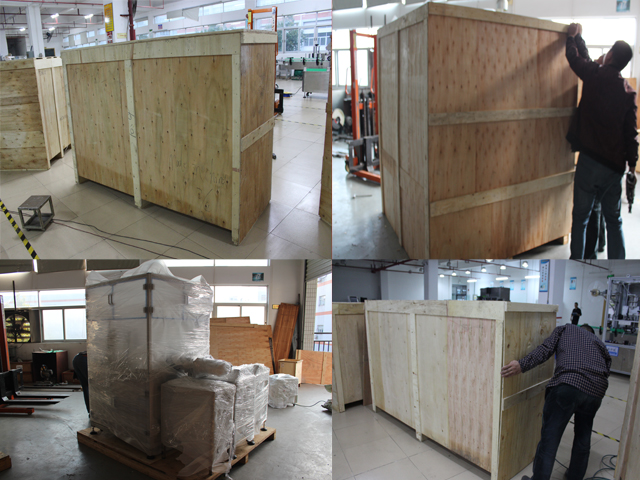

Caisse en bois pour ligne de remplissage.jpg
