Ligne de remplissage et de bouchage rotative pour petites bouteilles d'huile essentielle

Ligne de bouchage et de remplissage d'huile essentielle pour petites bouteilles de liquide rotatives

Modèle : VK-MFC
Volume de remplissage : 1 ml à 150 ml
Buse de remplissage : 4 jeux

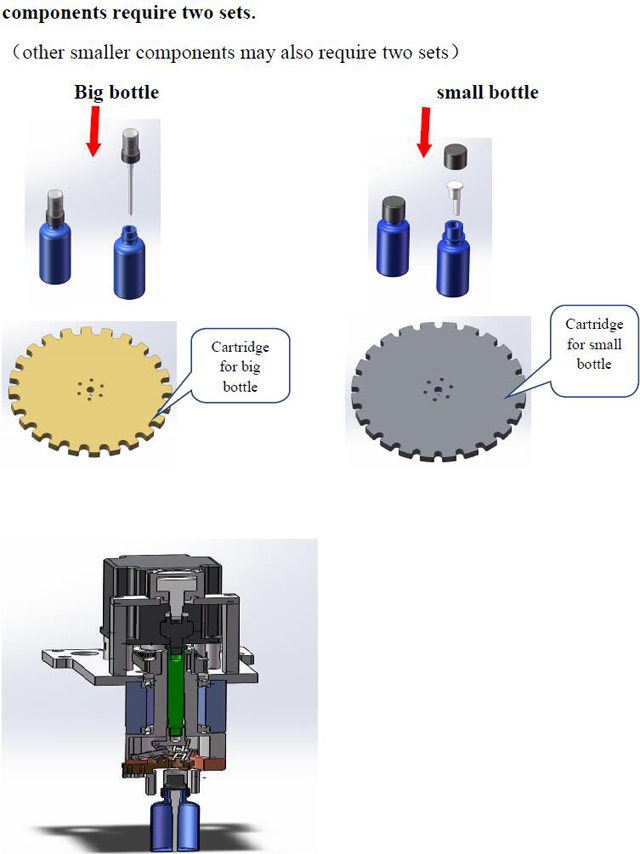

Têtes de bouchage : 4 pièces
Poids : environ 750 k
Alimentation : 220V 50Hz
Consommation électrique : 1,95 kW
Pression d'air : 4-7 kgf/cm2
Capacité : environ 50 à 60 pièces/min
Dimensions hors tout : 3700 mm x 3200 mm x 1750 mm

La machine de remplissage automatique intelligente à piston servomoteur/pompe péristaltique pour petites bouteilles d'huile essentielle et d'huile de coco est capable de remplir 30 à 40 produits liquides par minute, en fonction du volume de remplissage. Facilement réglable pour les flacons de 10 à 100 ml. La station de remplissage à quatre buses adopte une pompe péristaltique, spécialement adaptée à différents matériaux liquides visqueux, tels que l'huile, le parfum, le sirop, etc. Entraînée par un système de servomoteur, remplissage avec une grande précision de ± 1 %. La station d'insertion comprend une armoire fermée avec alimentation par bol vibrant pour bouchons de 10 à 50 mm de diamètre. Pas de bouteille, pas de remplissage, d'insertion ou de bouchage.

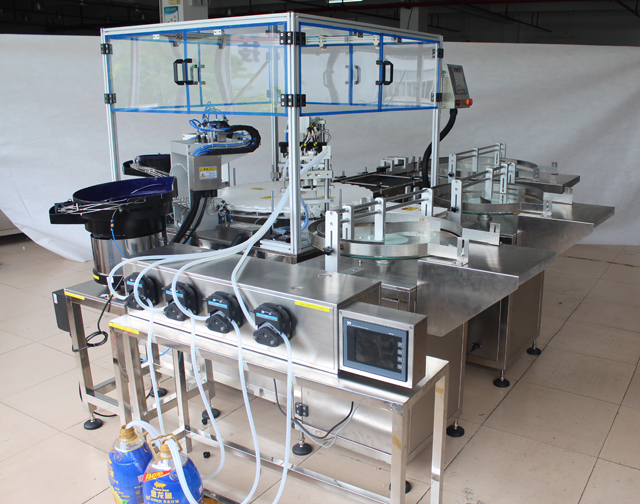

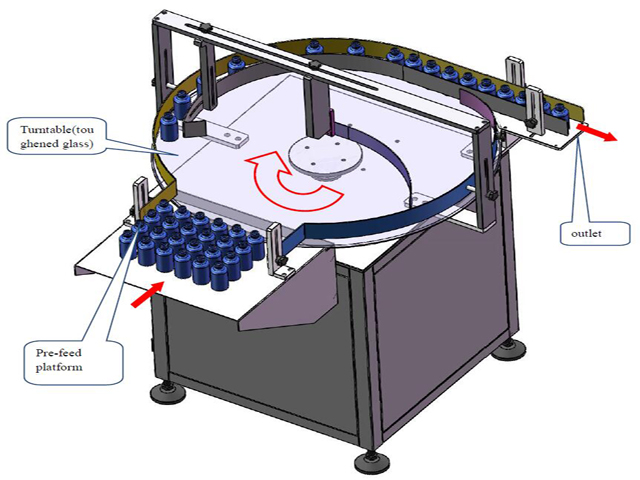

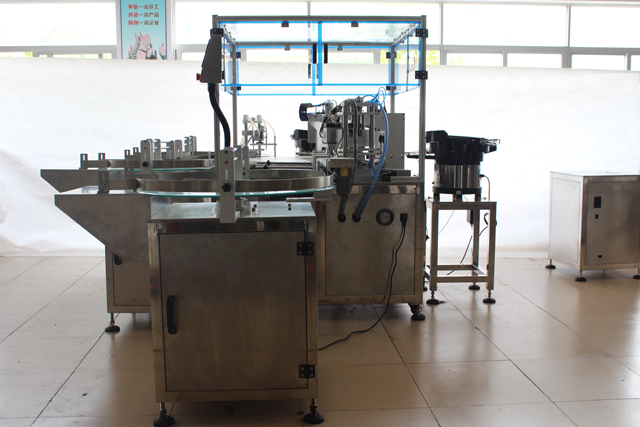

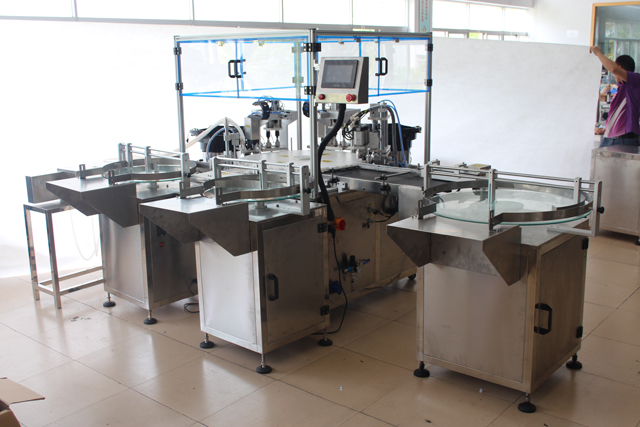

Ligne de remplissage, bouchage et étiquetage réelle avec table rotative d'alimentation et de sortie

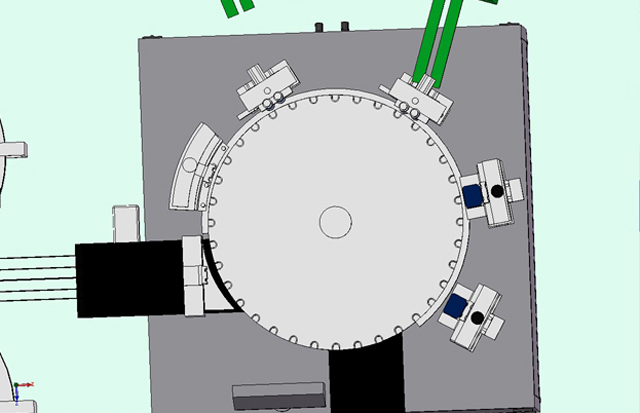

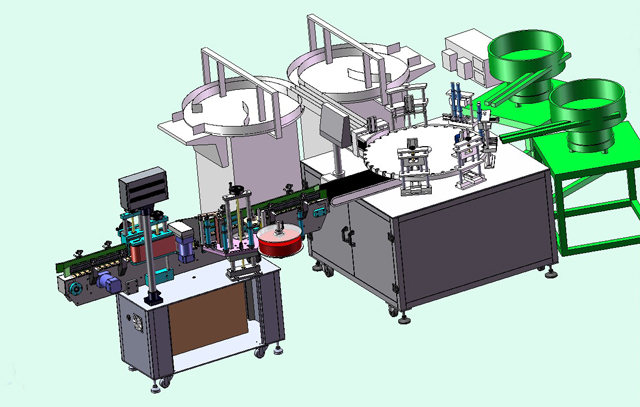

Dessin

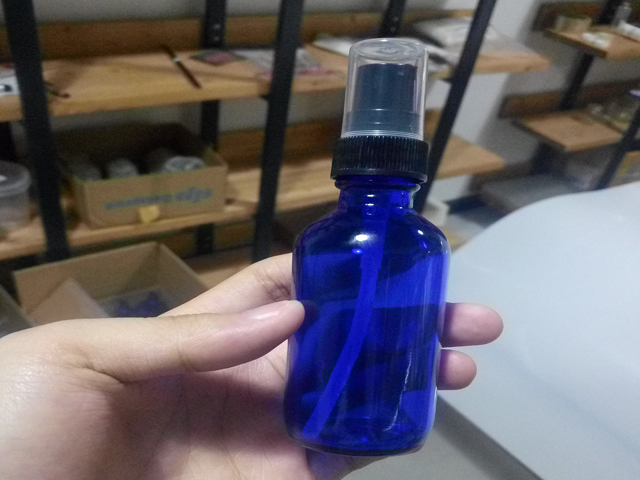

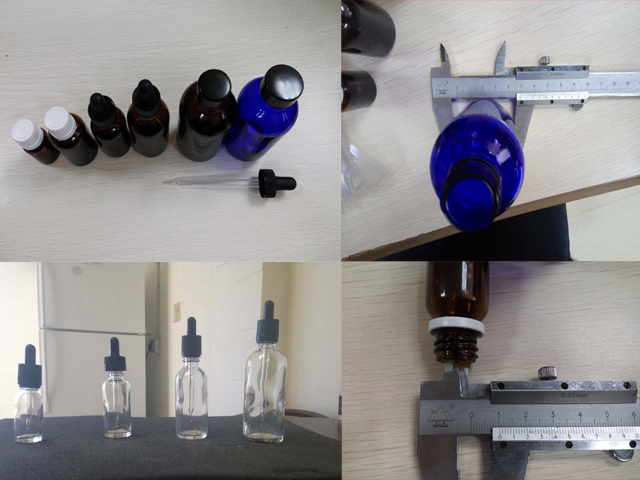

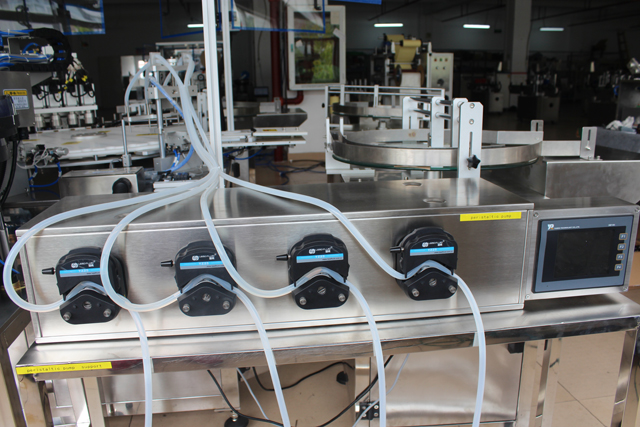

Les huiles essentielles et les extraits sont des produits de grande valeur et à faible viscosité, généralement vendus dans des flacons en verre de petite taille. La machine péristaltique est idéale pour ces produits en raison de la précision des petites tailles de remplissage, de la facilité de nettoyage et de l'absence de contamination croisée des différents produits traités sur la même machine de remplissage.

La contamination croisée est évitée car la seule chose qui touche le liquide est le tube péristaltique lui-même, qui est composé de silicone ou d'autres matériaux polymères spéciaux inertes. Ce tube est peu coûteux et peut être facilement nettoyé, dédié à un liquide particulier ou simplement jeté après utilisation. La taille du tube choisi dans cette machine dépend de la taille de remplissage et de la précision requise. Plus le diamètre du tube utilisé est petit, plus la précision est élevée mais plus le taux de remplissage est lent. Cela explique pourquoi cette machine est mieux utilisée pour les petits remplissages où une grande précision est nécessaire. Les grandes tailles de remplissage supérieures à 1 litre ne sont généralement pas remplies sur ce type de machine car le temps de cycle de remplissage peut être long. Mais pour une taille de remplissage typique de 5 à 10 ml, c'est encore la machine idéale. La machine de remplissage péristaltique domine cette industrie car il y a peu ou pas de gaspillage d'un produit coûteux.

A lire absolument avant la première utilisation

Avant de brancher la machine, assurez-vous que l'interrupteur d'alimentation est en état « fermé », puis suivez les instructions.
La machine doit être essuyée avec un chiffon sec si elle ne fonctionne pas pendant une longue période ; aucun agent de nettoyage corrosif ne doit être utilisé.
Il est strictement interdit d'éclabousser du liquide dans le boîtier électrique de la machine, afin d'éviter la corrosion des composants électriques internes et d'entraîner un court-circuit.
Selon la liste d'emballage de l'équipement, vérifiez que l'équipement, le modèle de matériau, les spécifications et la quantité doivent répondre aux exigences de conception et aux normes du produit, et disposer d'un certificat de qualification du produit.
Vérifiez que l'apparence de l'équipement ne doit présenter aucune déformation, dommage ou corrosion, la rotation des arbres rotatifs doit être flexible et sans stagnation lumineuse.
Cette machine est monophasée AC 110 V, la fiche d'alimentation est une fiche plate à 2 fiches, qui doit être insérée dans une prise de courant avec un fil de terre.

Aperçu

La machine de remplissage 3 en 1 est principalement utilisée pour l'étiquetage automatique sur des surfaces planes ou courbes de produits de formes diverses dans les domaines de la médecine, des produits chimiques quotidiens, des jouets et de l'alimentation. La position d'étiquetage de haute précision adoptée convient à l'étiquetage de produits de différentes tailles. Elle permet d'économiser du travail et d'améliorer la précision et la cohérence de l'étiquetage. Des yeux électriques importés et un contrôleur de programmation sont adoptés pour contrôler l'étiquetage des cylindres ; toutes les pièces exposées sont en acier inoxydable, en plastique technique et en alliage d'aluminium à haute résistance dont la surface est traitée par oxydation anodique, avec une résistance à la corrosion, conforme à la norme GMP.

Paramètres techniques

Modèle : VK-MFC
Volume de remplissage : 1 ml à 150 ml
Buse de remplissage : 4 jeux
Têtes de bouchage : 4 pièces
Poids : environ 750 k
Alimentation : 220V 50Hz
Consommation électrique : 1,95 kW
Pression d'air : 4-7 kgf/cm2
Capacité : environ 50 à 60 pièces/min
Dimensions hors tout : 3700 mm x 3200 mm x 1750 mm

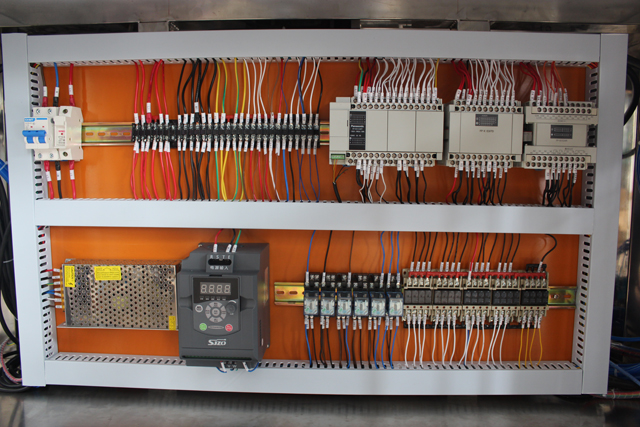

Doubler	Composants	Marque ou spécification	Qté.
1	Automate programmable	Mitsubishi/Panasonic	1
2	Écran tactile	Vue sur le vin	1
3	Séparateur	70DF	1
4	Moteur triphasé avec frein	200 W	1
5	Moteur de vitesse de convoyeur	90 W	2
6	Cylindre	Airtac/SMC	11
7	Capuchonnage 86 Servomoteur	MER	1
8	Moteurs de platines	120 W	2
9	Pompe péristaltique à quatre têtes		1
10	Insérer un bol vibrant		2
11	Variateur de fréquence à variation continue	ENCOM
12	Capteurs	KEYENCE	N
13	Armoire de machine avec SS304, les composants structurels adoptent de l'aluminium oxydé, des tiges chromées et SS304

Précautions à prendre avant de démarrer

La machine utilise un courant alternatif monophasé de 1100 V. Vérifiez si le câblage est correct avant de démarrer.
Vérifiez si la source d’air est normale.
Vérifiez s'il y a des corps étrangers sur la machine et le moule. Si c'est le cas, veuillez les éliminer rapidement.
Vérifiez si la prise d'eau de la pompe péristaltique est complètement plongée dans l'eau.
Avant le démarrage automatique, veuillez vérifier si l'aiguille est alignée avec le goulot d'étranglement et si elle est disponible pour appuyer sur le bouchon.
