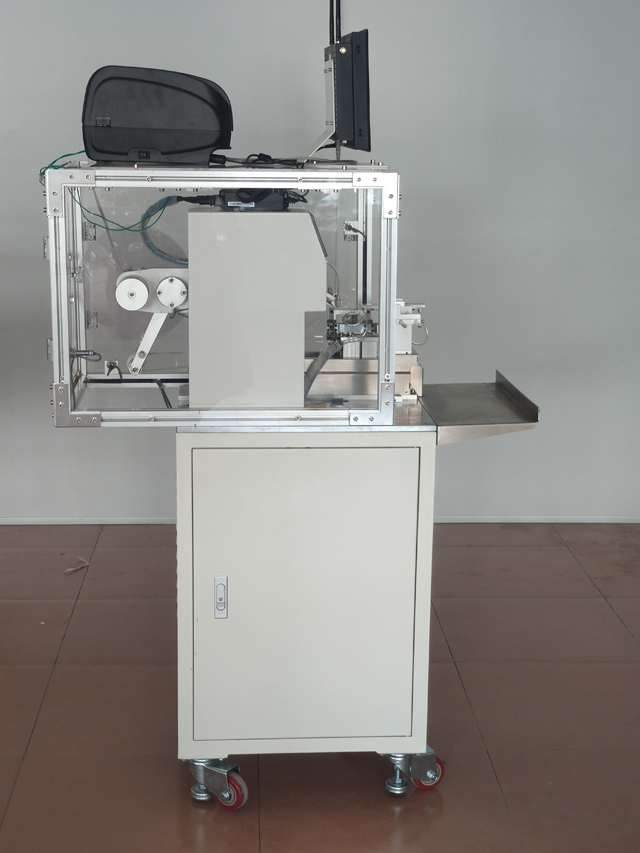

Machine d'impression et d'étiquetage semi-automatique pour câbles et fils

Machine d'étiquetage pliante semi-automatique pour impression et application d'autocollants sur câbles et fils

Modèle : VK-T807
Précision de l’étiquetage : ± 0,2 mm ;
Vitesse d'étiquetage : 1500-1800 pcs/h
Type de petit diamètre de fil : Vitesse 2000p Pcs/H
Taille du produit applicable : Type de base : Diamètre : 6~15 mm
Type de petit diamètre : 1 à 5 mm
Type de grand diamètre : plus de 15 mm, doit être personnalisé
Taille d'étiquette applicable : Longueur : 25~210 mm Les produits en dehors de cette gamme doivent être personnalisés Largeur : 10~65 mm
Taille globale : 850*650*1300 Longueur × Largeur × Hauteur, l'étiquette longue augmentera la dimension de largeur
Alimentation électrique appropriée : 220 V/50 Hz ;
Poids total : 128 kg.

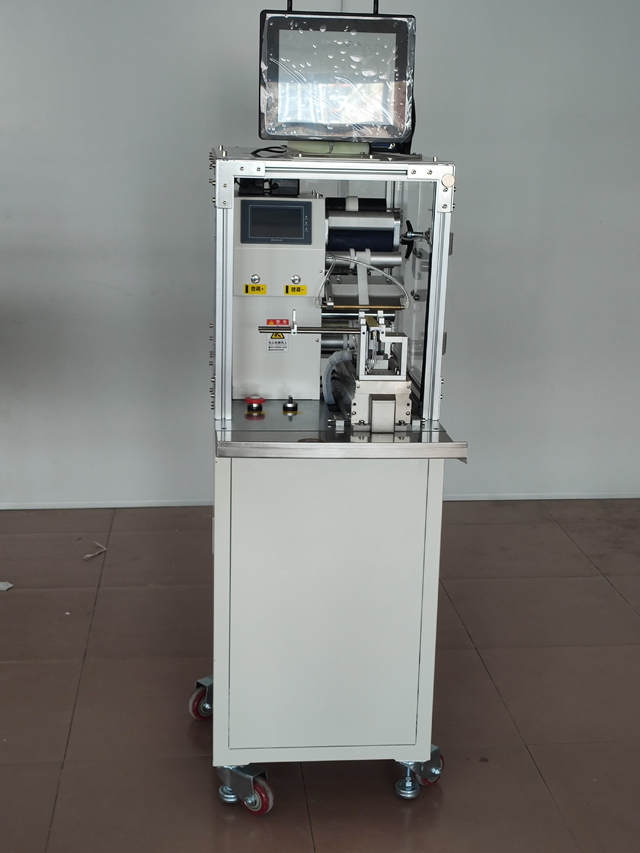

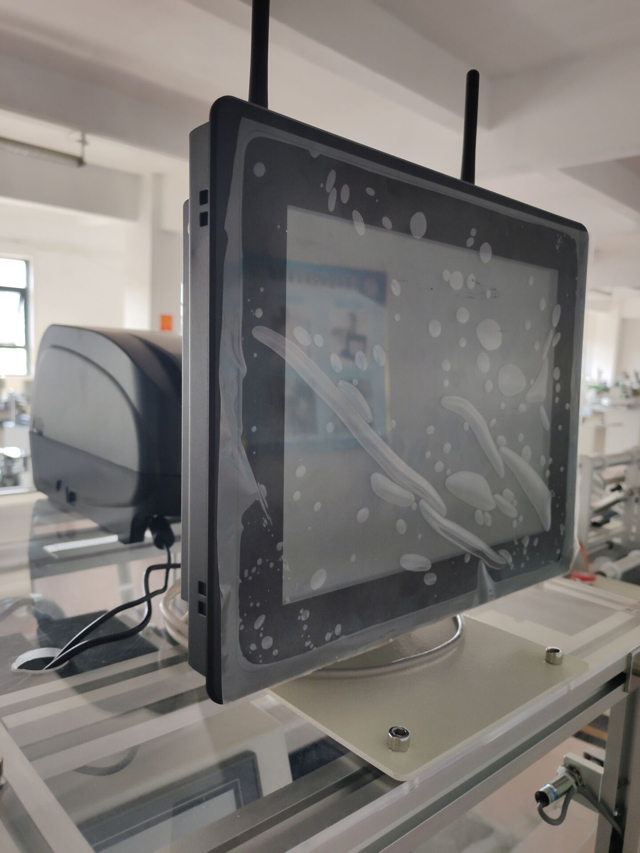

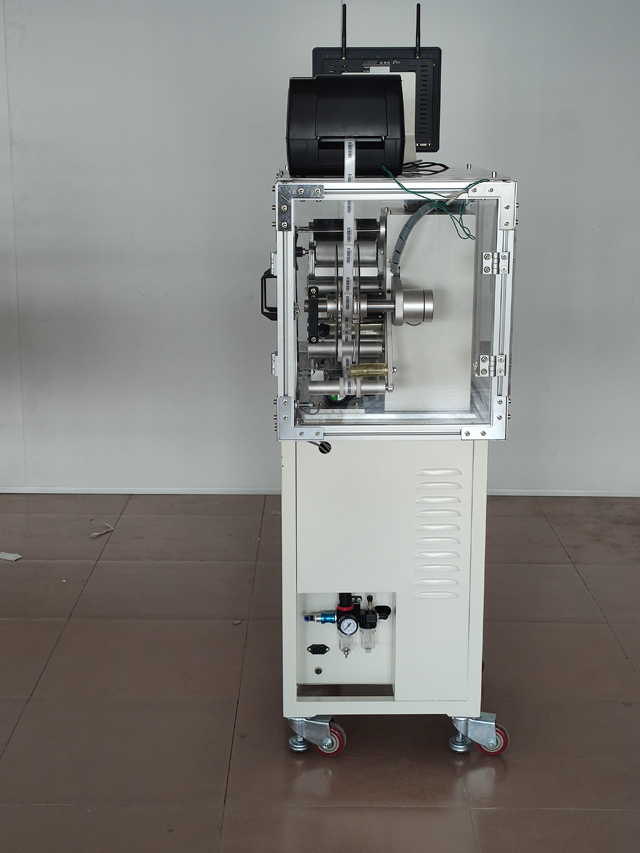

Codeur QR avec imprimante en temps réel

Les paramètres techniques du modèle standard, d'autres exigences et fonctions spéciales peuvent être personnalisés.

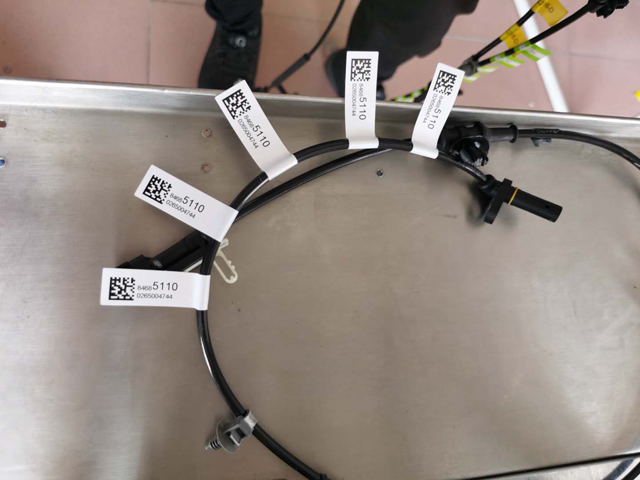

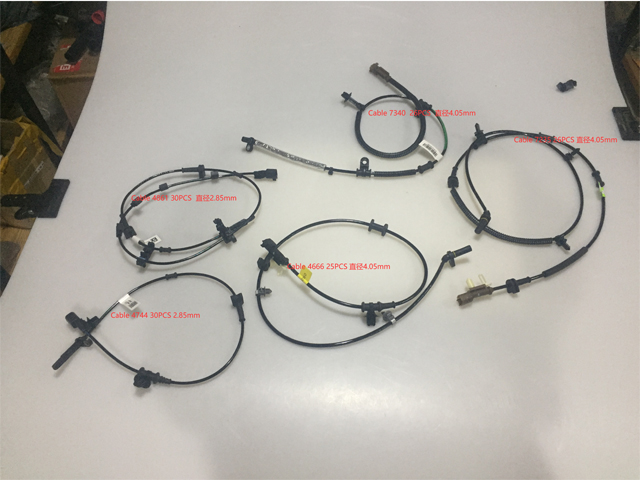

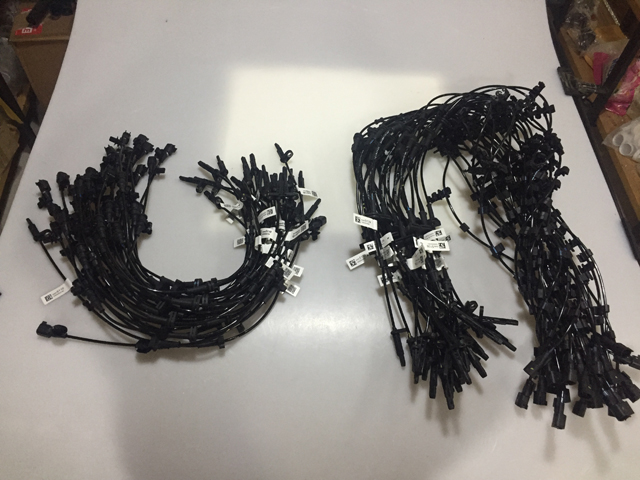

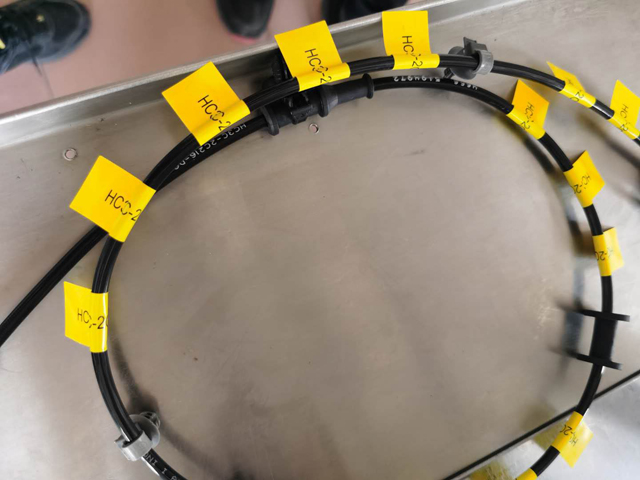

Applicable pour plier des étiquettes sur tous types de fils et câbles, tels que les lignes électriques, les câbles périphériques d'ordinateur, les câbles de capteurs électroniques, les câbles d'écouteurs, les lignes électriques, les lignes à fibres optiques, les lignes de câbles, les câbles tubulaires, les câbles USB, les câbles de fax / imprimantes, etc.

Applicable à une large gamme de tailles de produits, facile à régler et à remplacer différents produits.

Processus de fonctionnement :

Principe de base : Le capteur détecte le passage du produit, renvoie le signal au système de contrôle d'étiquetage, le signal est traité via le traitement PLC, délivrant l'étiquette à la position prédéfinie du produit au moment approprié, lorsque le produit traverse le mécanisme de couverture, les étiquettes seront recouvertes solidement, l'action d'étiquetage est terminée.

Procédure: Mettre le produit -> Détection du produit (automatiquement) -> étiquetage (automatiquement) -> Couverture (automatiquement) -> récupérer le produit étiqueté.

Caractéristiques

Large gamme d'applications, adaptée à différentes spécifications de produits ;

Utilisation pratique, large plage de réglage, étiquetage sur différents produits de spécifications.

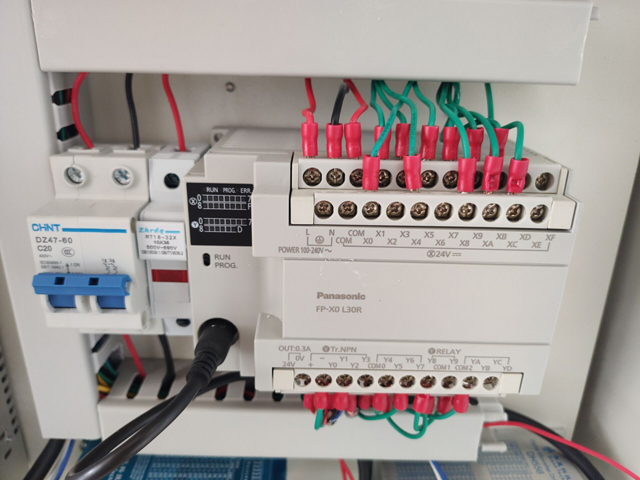

Système de contrôle électronique avancé et à haute stabilité composé d'un PLC Panasonic, d'un œil électrique de marque allemande, d'un équipement de support fonctionnant 7 × 24 heures sur 24 ;

Domaine d'application :

Étiquette applicable : étiquette/film auto-adhésif, code de surveillance électronique, code-barres, etc.

Application : fils et câbles, grande largeur, multi-spécifications, produits d'étiquettes pliantes de haute précision.

Secteur d'activité applicable : largement utilisé dans l'électronique, les fils, les câbles et d'autres industries.

Application : étiquetage de fils, étiquetage de périphériques informatiques, câbles USB, etc.

Le dispositif de pliage peut être ajusté, la gamme de produits non produits peut être personnalisée en fonction des échantillons des clients.

Comment utiliser l'étiqueteuse ?

Veuillez confirmer la tension d'alimentation (ac220v), la pression d'air 4-6kgf et l'alimentation externe doit avoir une mise à la terre fiable avant le fonctionnement.

Alimentation électrique.

Ne bloquez pas le trou de refroidissement du châssis.

Les techniciens non professionnels interdisent formellement l'ouverture du châssis.

La zone de contact corporel est strictement interdite lorsque l'équipement est utilisé.

En cas de panne de l'équipement, l'interrupteur d'alimentation doit d'abord être fermé et l'entretien électrifié est strictement interdit.

La machine est utilisée pour l'opération de pliage et d'étiquetage du faisceau de câbles et de la tige ronde.

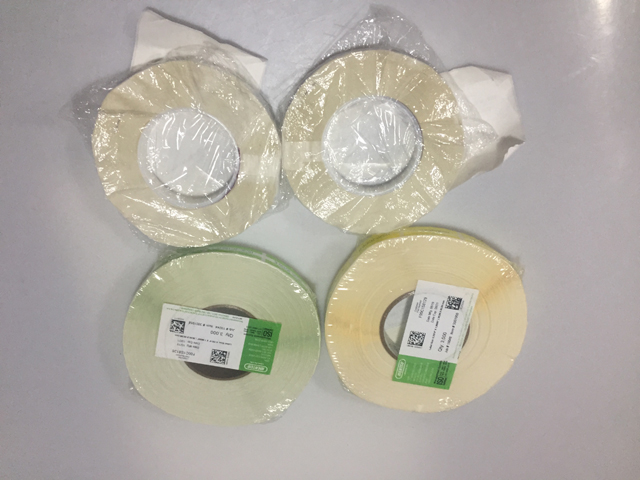

Paramètres d'étiquette applicables : le diamètre intérieur du rouleau d'étiquettes est de 76 mm et le diamètre extérieur est de 240 mm maximum ; (d'autres spécifications doivent être fixées). Matériau de l'étiquette : PVC, PET, tissu, papier, etc. Spécification de l'étiquette : selon la machine spécifique

Précision de l'étiquetage : = 0,2 mm ;

Capacité : 1500 pcs/h ;

Dimensions extérieures : 630*740*1040 mm (L*l*h) ;

Poids de la machine : environ 86 kg ;

Faisceau de câbles applicable : selon la machine spécifique

Description de l'opération

Installation:

Déplace l'appareil vers la position d'installation requise.

J'ai piétiné le frein de roue universel et j'ai fixé la roue universelle pour la rendre lisse.

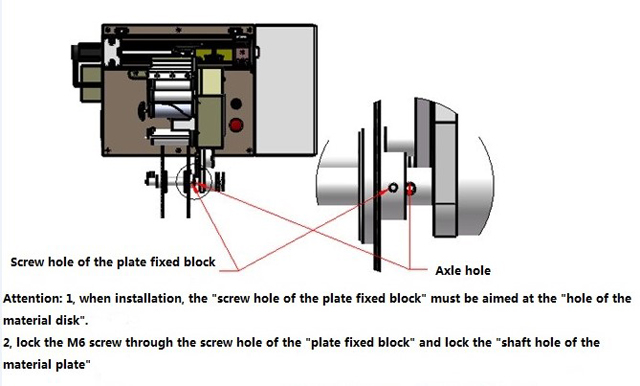

Plaque déflectrice d'étiquette : lors de l'installation, nous devons fixer le « trou de vis du bloc de fixation du disque » au « trou de l'arbre du matériau », et visser la vis m6 à travers le trou de vis du bloc de fixation du matériau et la verrouiller dans le trou d'axe du plateau de matériau.

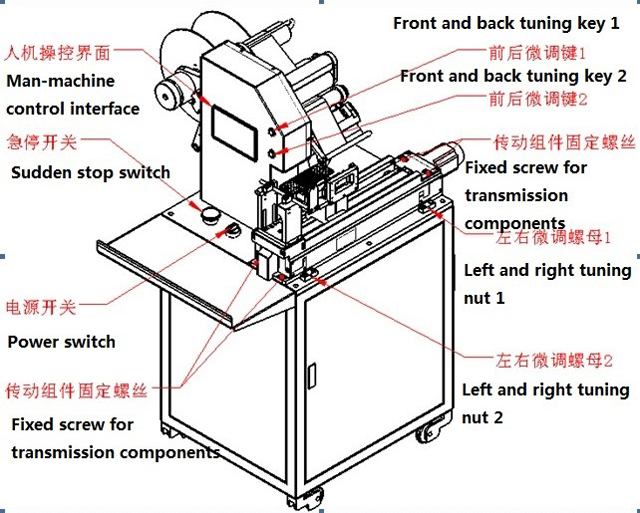

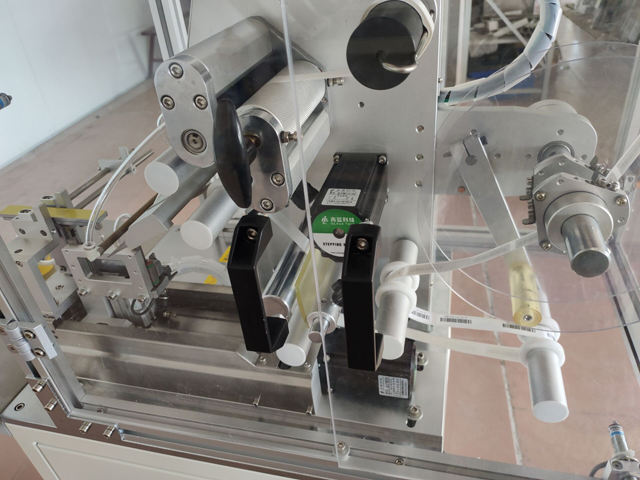

Aspect de l'équipement, pièces importantes et interface de commande homme-machine

Pièces importantes.

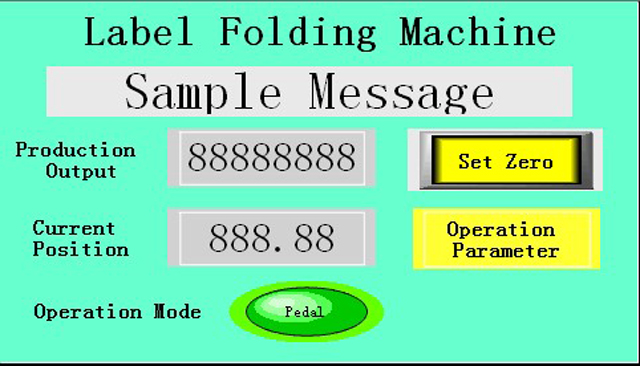

Image principale.

Sortie : comptage de capacité, appuyer sur la touche « sortie zéro » pour mettre à zéro ;

Position actuelle : affichage de la distance de position en temps réel du mode de glissement du module de transmission d'étiquettes, l'unité mm ;

Le mode de fonctionnement est de deux types : « automatique » et « pédale ».

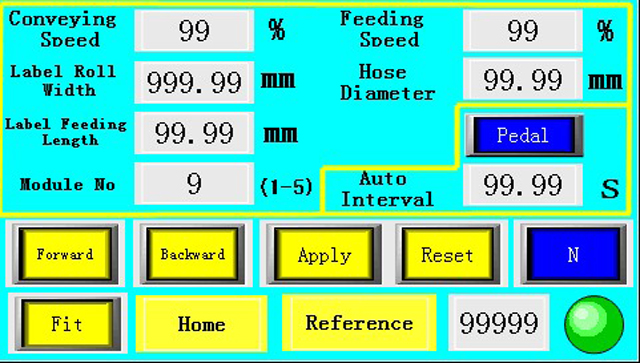

Paramètres utilisateur

Vitesse standard du panneau : la vitesse de fonctionnement du panneau indicateur, ajustée selon 0 à 100 %.

Vitesse de marquage : fait référence à la vitesse à laquelle l'étiquette est retirée de la plaque de décapage, réglée de 0 à 100 %.

Largeur du papier inférieur : largeur du papier de l'étiquette, unité mm.

Diamètre du fil : entrée de diamètre de fil simple, entrée de fil plat ou multi-fils directement pour lutter contre la double épaisseur, mm.

Longueur de la marque : contrôle la longueur de l'étiquette à partir de la plaque de décapage, unité mm.

Avant : appuyez sur la touche « avant », le module d'entraînement de l'étiquette glissera vers l'avant, cette fonction peut ajuster la distance de la position cible.

Retour : appuyez sur la touche « retour », le module d'entraînement d'étiquette glissera vers l'arrière, cette fonction peut déboguer la distance de la position du point d'étiquetage.

Ajustement : appuyez sur la touche « Ajustement », le cylindre de serrage de la plaque à air droit et le module de positionnement du faisceau de câbles déplaceront les cylindres mobiles supérieur et inférieur. Cette fonction peut déboguer la distance entre le faisceau de câbles et le serrage de la plaque à vide.

Réinitialisation : remettez l'en-tête à zéro après avoir appuyé sur le bouton de réinitialisation.

Électricité : après le remplacement des différentes spécifications du papier de base de l'étiquette, appuyez longuement sur les touches électriques pour permettre au système d'apprendre automatiquement les étiquettes et la pénétration du papier inférieur.

Méthode de fonctionnement :

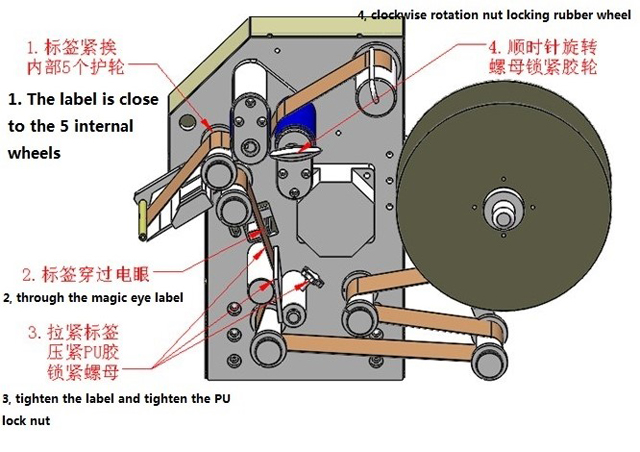

L'étiquette est installée et l'étiquette est installée comme ci-dessous sur le module de décapage.

Tournez l'interrupteur d'alimentation dans le sens des aiguilles d'une montre et allumez l'appareil. Appuyez sur la touche d'arrêt et tournez dans le sens des aiguilles d'une montre.

Machine de commutation et de réglage

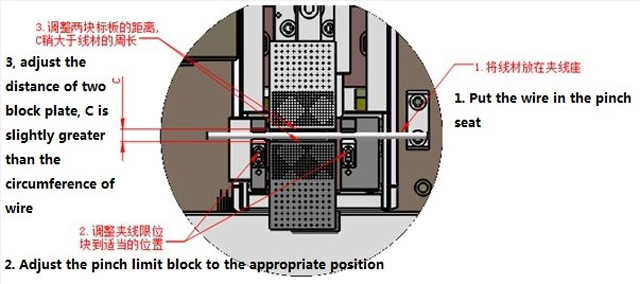

Selon le diamètre du fil, le réglage, le siège de connexion, la distance entre les plaques, comme la figure suivante

Entrez la largeur du papier inférieur dans la largeur du papier inférieur de la Figure 3, et le diamètre du fil est entré dans le diamètre du fil.

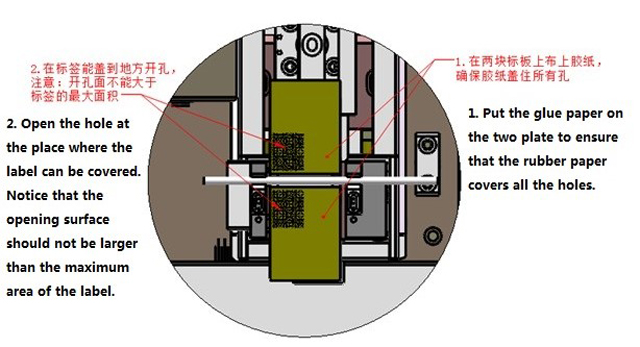

Ruban adhésif et ouvertures

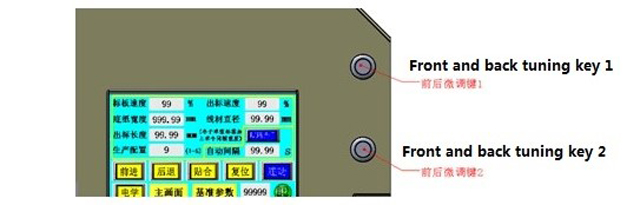

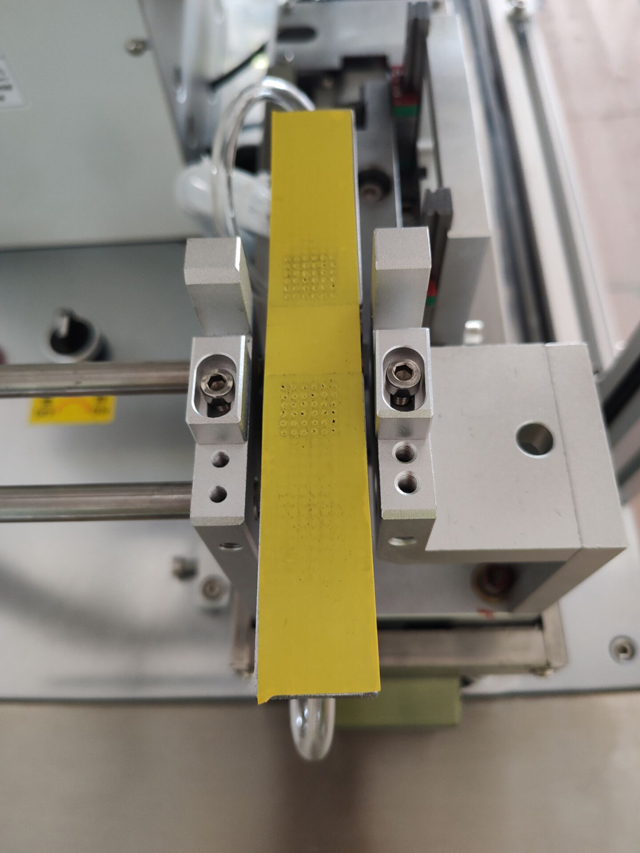

En cours de production, si l'étiquette n'est pas alignée avant et après l'étiquette, elle peut être ajustée directement dans la colonne « largeur du papier inférieur ». Il est également possible de déplacer les touches de réglage « avant et arrière » 1, « avant et arrière » 2, chaque déplacement permettant de modifier de 0,1 mm.

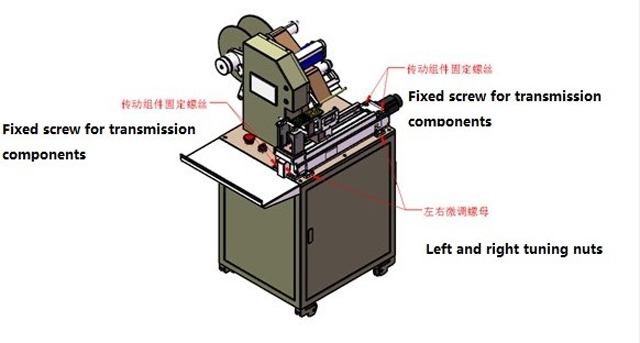

Machine de réglage d'étiquettes gauche et droite

Si les étiquettes sont pliées, si les côtés gauche et droit ne sont pas alignés, les quatre composants de transmission doivent être desserrés sans serrer, puis les écrous de coupe gauche et droit doivent être ajustés en fonction de la direction de déviation et du degré des étiquettes. Enfin, les quatre composants de transmission doivent être verrouillés.

Entretien et maintenance

La pression est strictement interdite, veuillez garder propre à tout moment.

Afin de lubrifier la machine à temps. La position active de la plaque standard est ajoutée une fois par mois. S'il y a un calage de l'huile de lubrification, vérifiez la coupelle du séparateur, sinon, ajoutez-la à temps.

Trois mois pour vérifier l'usure de la courroie synchrone sur les différentes parties de la machine
