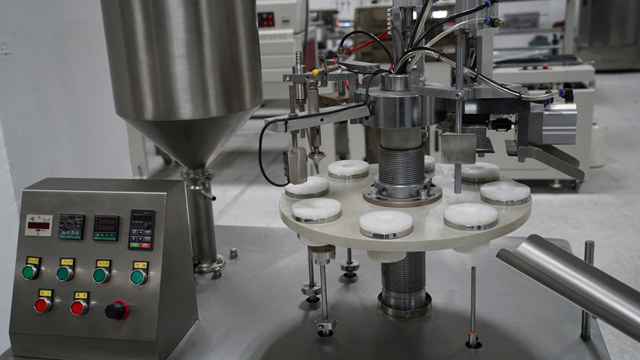

Machine de remplissage et de scellage semi-automatique de tubes de dentifrice à la crème et au miel

• Modèle : VK-TFS-006H
• Alimentation : ~ 220 v / – 10%
• Puissance : 350 w * 2 250 w * 2
• Quantité de remplissage : 50, 100, 200, 100 (ml) (peut être personnalisé selon les exigences de l'utilisateur)
• Capacité de production : 15-30
• Précision de mesure : plus ou moins 1%
• Taille globale: 1250 * 550 * 550 (㎜)
• Le poids : 200 ㎏
• Pression de service : > 0,4 MPa

Voir la vidéo

La machine de remplissage et de scellage de tubes est spécialement conçue pour le dentifrice, le miel ou les crèmes de soin de la peau.

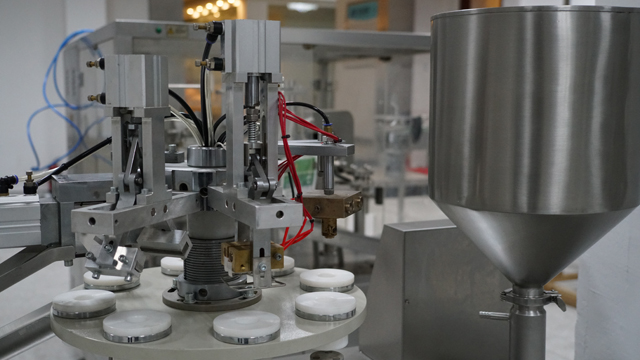

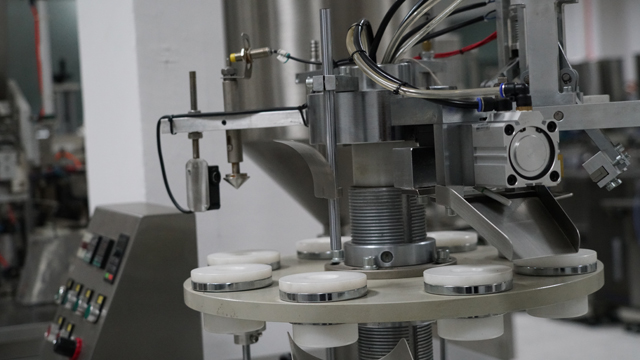

Machine de remplissage et de scellage de tubes souples en plastique (composite)

Mode d'emploi

Instructions pour la machine de remplissage et de scellage de tubes en plastique (composés)

Présentation et utilisation

La machine de remplissage et de scellage de tubes souples en plastique (composite) est principalement utilisée selon un principe de transmission. Elle utilise un entraînement par roue à fente avec un dispositif de fixation de la table rotative par mouvement intermittent, un chauffage intérieur et extérieur complet, un remplissage et un scellage automatiques, un code de pression, un découpage, une sortie du produit fini et une série de fonctions. Mesure précise du remplissage, temps de chauffage stable, réglable, scellage beau, apparence soignée, solide et saine. Le découpage est plat et de niveau. La machine est réglée sur 10, en plus du tube artificiel, tout le reste peut être fait automatiquement. La machine fonctionne de manière stable et fiable, sans bruit ni autre pollution.

L'ensemble de la machine et certaines pièces en contact avec le matériau sont en acier inoxydable de haute qualité. Il est nécessaire de sélectionner le dispositif de changement rapide des pièces de lavage, facile à démonter et à laver. Certains matériaux nécessitent une isolation thermique, un dispositif thermostatique de chauffage externe du réservoir peut être monté sur le système. Ceux qui utilisent des tuyaux et des tuyaux en plastique comme matériau d'emballage peuvent être à l'aise pour choisir la machine. Il s'agit de l'industrie cosmétique, de l'industrie pharmaceutique, des adhésifs, de l'industrie du cirage de chaussures ainsi que d'autres industries connexes telles que la sélection de produits de qualité.

Principaux paramètres techniques

• Modèle : VK-TFS-006H
• Alimentation : ~ 220 v / - 10%
• Puissance : 350 w * 2 250 w * 2
• Quantité de remplissage : 50, 100, 200, 100 (ml) (peut être personnalisé selon les exigences de l'utilisateur)
• Capacité de production : 15-30
• Précision de mesure : plus ou moins 1%

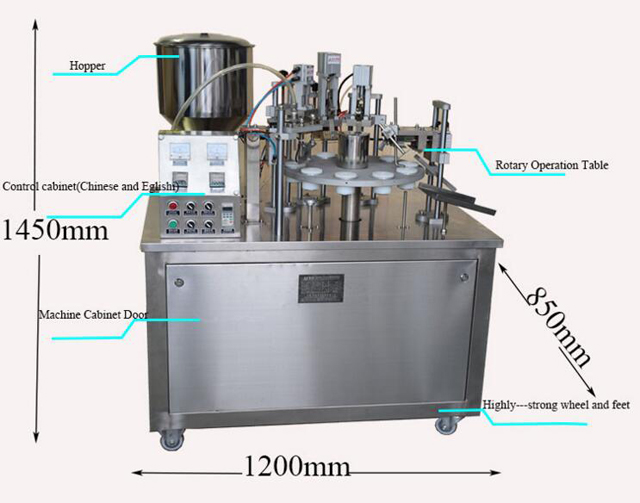

• Taille globale: 1250 * 550 * 550 (㎜)
• Le poids : 200 ㎏
• Pression de service : > 0,4 MPa

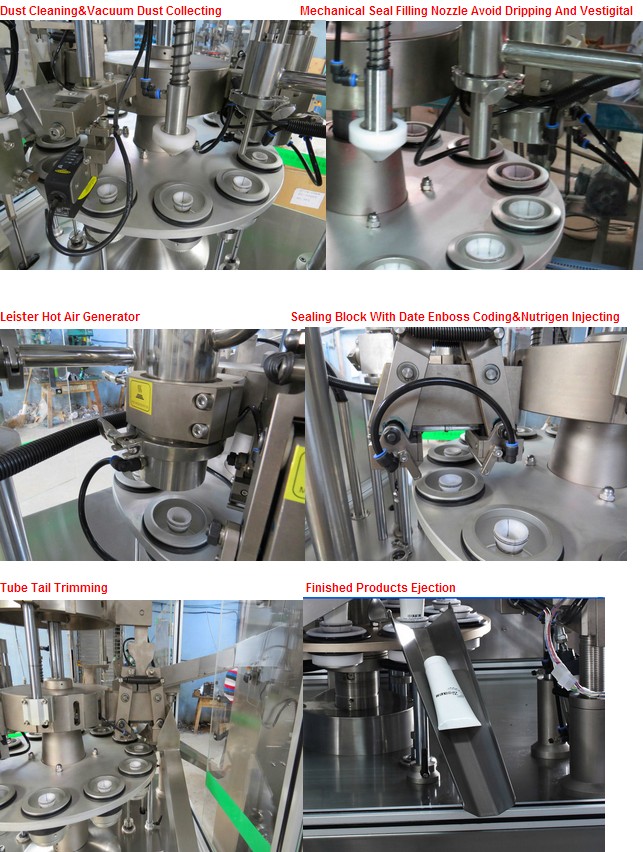

Invention technique principale

1. Le tuyau en plastique (composé) dans le système de chauffage utilise l'isolation électrique et la synchronisation électrique, l'air chaud en cuivre traverse la paroi du tuyau de la buse pour chauffer uniformément. Par rapport au passé, seule la méthode de chauffage externe du tuyau est beaucoup plus avancée. La solidité de l'étanchéité a considérablement augmenté. Par rapport aux deux méthodes, et la méthode de chauffage, la chaleur de la paroi du tube de l'extérieur, de l'intérieur et de l'extérieur est une grande erreur, en particulier la température de la surface intérieure du tuyau doit être inférieure à celle de la paroi extérieure, dans le processus d'étanchéité et de codage de pression, souvent causée par l'instabilité de l'adhérence ou de la solidité de l'étanchéité est également un gros défaut. La machine adopte la méthode de chauffage interne et externe, ce qui fait que la température de la paroi du tube interne et externe est fondamentalement la même, surmontant complètement le plus gros défaut du simple chauffage d'origine, améliorant considérablement la pression d'étanchéité et la qualité du codage.

2. La machine chauffe à l'extérieur en utilisant le principe de liaison alternative des ciseaux, passe sur le chemin pour chauffer à nouveau l'intérieur du tube extérieur du tube de chauffage de la paroi du tube, la température de la paroi du tube en plastique augmente encore, pour l'étanchéité arrière, le code de pression crée les conditions d'étanchéité parfaites.

3. Scellage et codage. Également entraîné par un mécanisme à ciseaux à mouvement alternatif à cylindre, il sera doté d'un joint de pression de chauffage (tuyau), peut selon le numéro de lot de production et la date de changement de joint. En raison de l'équilibre de température interne et externe, l'extrémité du tube de scellement peut être très claire et ferme, et peut supporter une pression considérable. Ne se cassera pas, en même temps garantira la qualité du produit utilisateur et la crédibilité, qui est tous les utilisateurs.

4. Couper la queue. Après la pression de scellement, la partie terminale (tuyau) ne peut pas nécessairement être bien rangée, elle doit être coupée. Le dispositif est doté d'une lame fixe et d'une pièce entraînée par un cylindre avec un certain angle de lame pour couper la queue, ce qui rend la fin du produit propre, belle, et améliore considérablement l'apparence du produit utilisateur.

Le principe de transmission de la machine

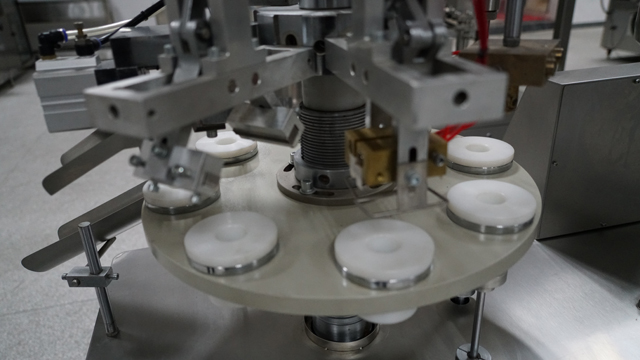

La machine est une machine de grande puissance, avec un moteur électrique à travers un réducteur à vis sans fin et un contrôle de fréquence de la vitesse du moteur, à travers un ensemble de roues à rainures, un engrenage pour un fonctionnement intermittent, et est parfaitement réalisée sur la table rotative 10 exercices isométriques. Matériau artificiel après remplissage du tube, l'ensemble du système de remplissage peut être entraîné par un cylindre et est équipé d'une vis de réglage de mesure, peut être ajusté dans une certaine plage de mesure, précision de /- 1%. Pour éviter que le matériau ne tombe à l'extérieur, la buse de remplissage adopte une forme d'insertion, le travail est effectué en soulevant le cylindre dans un dilemme.

Qui a rempli le tuyau, sous l'importation pendant un certain temps, pour effectuer en même temps le chauffage interne et externe, le pressage, le code, le parage, l'éjection, le tout en même temps pour terminer, donc la machine roule un peu, pour terminer un produit en même temps, la plus grande capacité de production peut atteindre 30 équipes en une minute.

Tous les remplissages, chauffages internes et externes, pressage, découpage, éjection, par distribution CAM (13) électrovanne pilote (15) et vanne de régulation directionnelle (16) pour compléter l'action requise, contrôlent l'ensemble des conditions de fonctionnement de fonctionnement stable, fiable, les performances de répétition sont bonnes, l'action doit être jusqu'à 100%, il n'y a pas d'erreur, sûr et fiable, facile à utiliser. Après tout, les utilisateurs sont très satisfaits, répondent généralement bien.

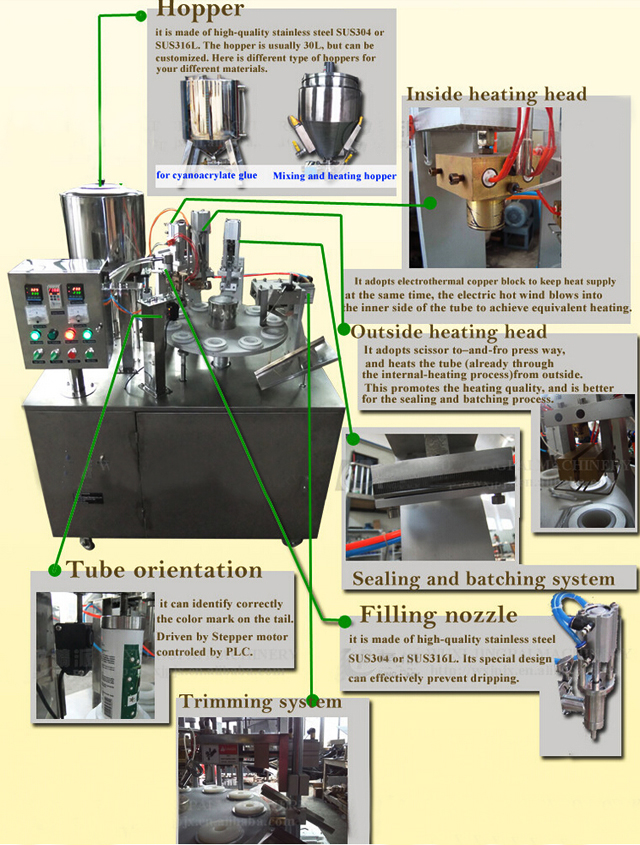

Liste de commandes de machines de remplissage et de scellage de tubes souples en plastique (composite)

Nom, fonction et utilisation

1. TVA : Nom, fonction et utilisation

2. Pompe à piston : remplissage

3. Cylindre et mesure : ajuster la mesure du corps de la pompe, se conformer aux exigences du remplissage

4. Dans le système de chauffage : utiliser le chauffage électrique et la synchronisation du chauffage au gaz pour produire de la chaleur interne, peut atteindre la température

5. Système de levage de la tête de remplissage : insérez le tube de la buse de remplissage après le remplissage, le matériau assurable ne déborde pas

6. Le système de chauffage : le chauffage de la paroi extérieure peut atteindre une température de paroi du tube intérieur et extérieur chauffée uniformément

7. Le système de code de pression d'étanchéité : le compactage peut après chauffage, et imprimer le numéro de lot de production d'acier et le code de date

8. Système d'indexation de poulie : l'utilisation d'un mécanisme intermittent peut indexer le rotor

9. Mécanisme de coupe : nécessitera une néphrectomie partielle supplémentaire

10. Mécanisme d'éjection : le tuyau a été mis en place pour former un dispositif de fixation et réaliser le tube de décharge automatique

11. Système de contrôle électrique

12. L'interrupteur

13. La distribution du CAM

14. Réducteur à vis sans fin

15. Électrovanne pilote à deux tés

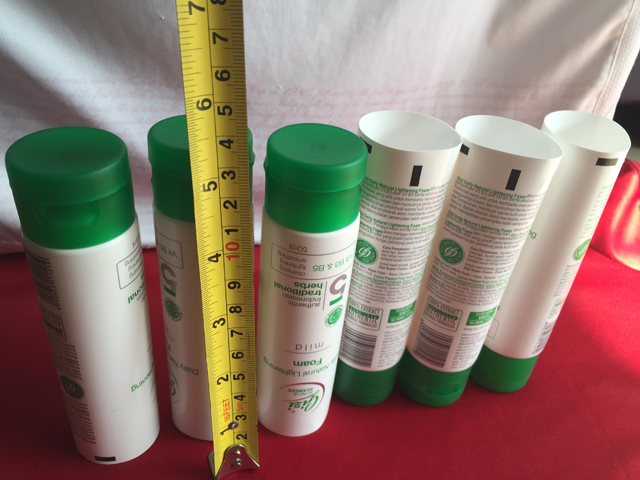

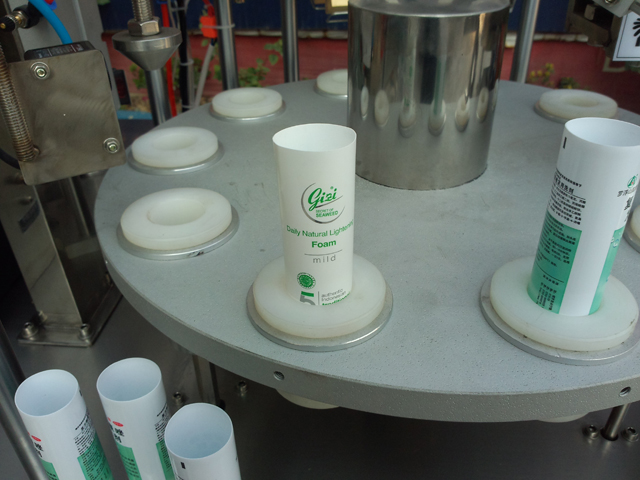

Il est à noter que des échantillons de tubes doivent être envoyés par notre client afin que nous puissions fabriquer le moule de la rondelle et obtenir un meilleur effet pour le réglage

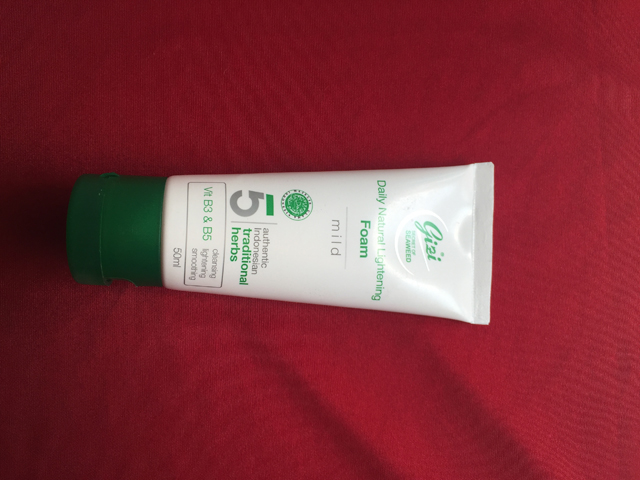

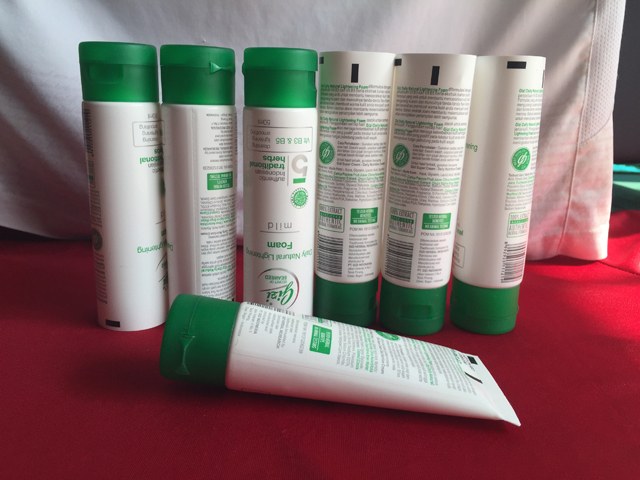

Tubes Échantillons
