Applicateur d'étiquettes de drapeau semi-automatique pour emballage d'aliments pour animaux de compagnie en os de chien

• Cette machine est utilisée pour le pliage et l'étiquetage de faisceaux de câbles et de tiges rondes ainsi que d'os de chien, de tuyaux de produits pour animaux de compagnie, etc.
• Paramètres d'étiquette applicables : diamètre intérieur de la bobine d'étiquettes 76 mm, diamètre extérieur max. 240 mm ; (d'autres spécifications doivent être personnalisées),
• Matériau de l'étiquette : PVC, PET, tissu, papier, etc.
• Spécification de l'étiquette : selon la machine spécifique.
• Précision de l’étiquetage : ± ≤ 0,2 mm ;
• Capacité : 1500 pièces/heure ;
• Pression d'air : 0,4-0,6 Mpa Consommation d'air 0,15 m3/min
• Alimentation 220V/50-60HZ/monophasée (la norme américaine peut être personnalisée)
• Dimensions hors tout : 630 * 740 * 1040 mm (L * l * H) ;
• Poids de la machine : environ 86 kg ;

Machine d'étiquetage de pliage de drapeaux semi-automatique (« Drapeau » est un terme utilisé par l'industrie pour désigner un signal d'étiquette attirant l'attention des consommateurs qui les incitent à lire attentivement l'étiquette en raison de nouvelles informations importantes).

Une étiquette en forme de drapeau est une solution idéale pour identifier les produits et les distinguer les uns des autres. Si vous avez beaucoup de produits similaires qui se ressemblent, l'étiquette en forme de drapeau peut vous offrir un moyen de mieux les identifier. Par exemple, les câbles d'ordinateur utilisent souvent ce type d'étiquette. Mais l'étiquette en forme de drapeau est également courante dans les bijoux. Ici, les magasins étiquettent des bagues, des bracelets et des colliers individuels avec une étiquette en forme de drapeau.

Avec une étiquette en forme de drapeau, vous pouvez identifier de manière simple mais efficace la fonction d'un produit (câble VGA ou HDMI). Le nom d'étiquette en forme de drapeau provient de l'élément « drapeau » qui est créé en raison de l'application de l'étiquette. Les étiquettes en forme de drapeau sont produites sur un matériau robuste et sont placées autour d'un produit spécifique.

En plus d'organiser vos produits, une étiquette drapeau donne également à votre produit un attrait visuel plus important. De cette façon, vous vous démarquez de la concurrence et disposez d'un espace supplémentaire pour les informations sur votre produit.

Utilisez des étiquettes de drapeau à des fins fonctionnelles et commerciales.

Tout d'abord, nous vous remercions d'avoir choisi notre produit - machine d'étiquetage et de pliage de drapeaux semi-automatique. Afin de profiter pleinement des fonctions de ce produit et de garantir votre sécurité et vos intérêts, veuillez lire attentivement ce manuel avant l'installation.

Précautions de sécurité lors de l'utilisation de l'étiqueteuse d'autocollants semi-automatique :

• Avant la mise sous tension, veuillez confirmer la tension d'alimentation (AC220V), la pression d'air de 4 à 6 kg et l'alimentation externe doit être mise à la terre de manière fiable.
• Ne bloquez pas le trou de refroidissement du boîtier.
• Il est interdit aux techniciens non professionnels d'ouvrir le boîtier.
• Il est strictement interdit de toucher le champ d'action lorsque l'équipement est en fonctionnement.
• En cas de panne de l'équipement, coupez d'abord l'interrupteur d'alimentation et toute maintenance sous tension est strictement interdite.

Performances et paramètres de la machine d'étiquetage semi-automatique de type drapeau :

• Cette machine est utilisée pour le pliage et l'étiquetage de faisceaux de câbles et de tiges rondes ainsi que de produits à mâcher à base d'os de chien pour animaux de compagnie ;
• Paramètres d'étiquette applicables : diamètre intérieur de la bobine d'étiquettes 76 mm, diamètre extérieur max. 240 mm ; (d'autres spécifications doivent être personnalisées),
• Matériau de l'étiquette : PVC, PET, tissu, papier, etc.
• Spécification de l'étiquette : selon la machine spécifique.
• Précision de l’étiquetage : ± ≤ 0,2 mm ;
• Capacité : 1500 pièces/heure ;
• Dimensions hors tout : 630 * 740 * 1040 mm (L * l * H) ;
• Poids de la machine : environ 86 kg ;
• Type applicable : selon le modèle spécifique.

Échantillons d'os de chien :

Mode d'emploi de l'étiqueteuse semi-automatique :

Installation:

1. Déplacez l'équipement vers la position d'installation requise.
2. Appuyez sur le frein de roue universel et fixez la roue universelle pour la rendre stable.

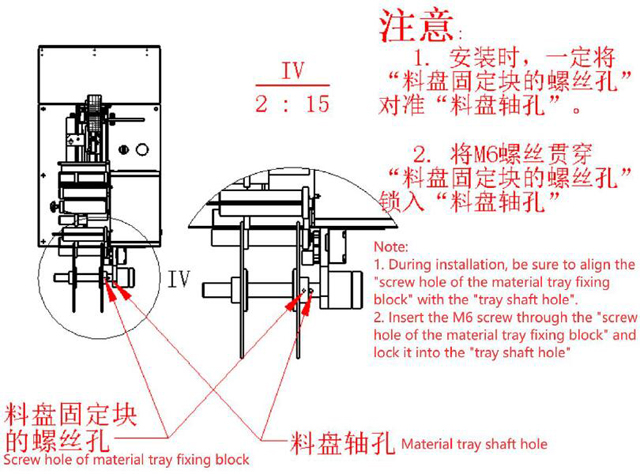

3. Installation du déflecteur d'étiquettes : lors de l'installation, assurez-vous d'aligner le « trou de vis du bloc de fixation du plateau » avec le « trou de l'arbre du plateau » et verrouillez la vis M6 à travers le « trou de vis du bloc de fixation du plateau » dans le « trou de l'arbre du plateau »

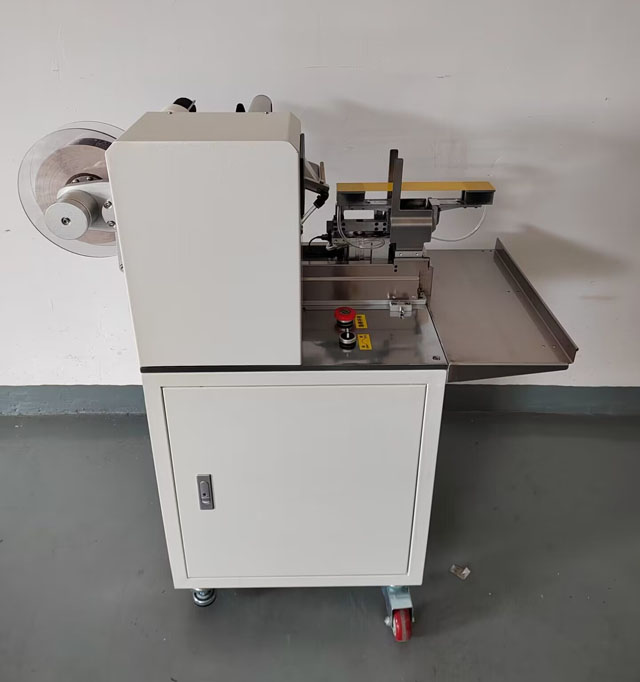

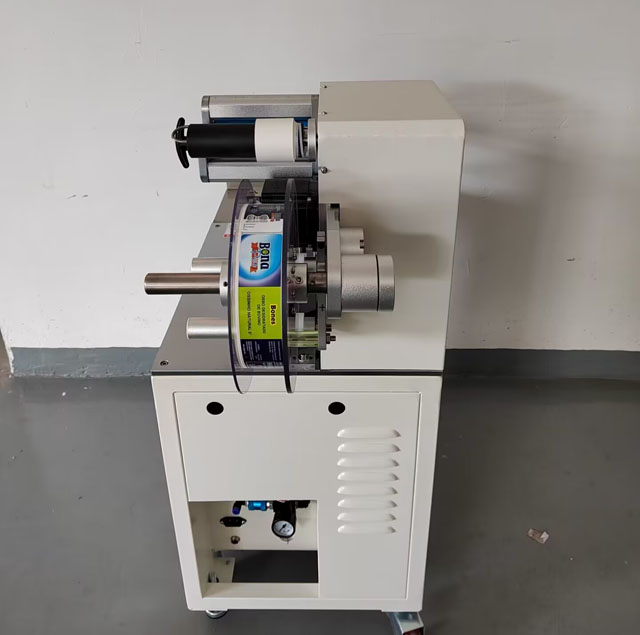

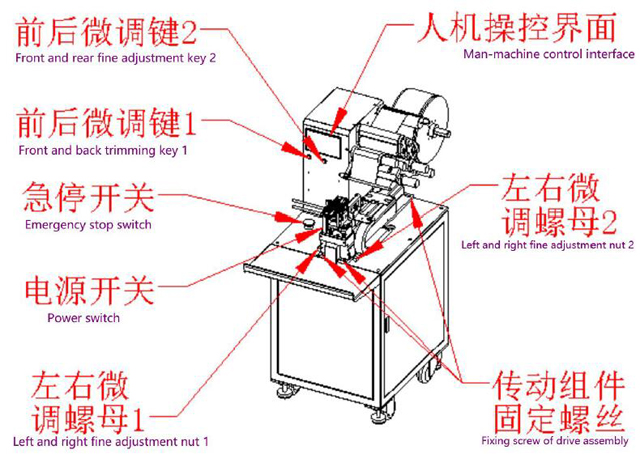

Aspect de l'équipement, pièces importantes et interface de commande homme-machine

Pièces importantes.

Écran principal.

• Quantité de lot : Lorsque la production réelle est supérieure ou égale à la production prévue, l'équipement cesse de fonctionner.
• Quantité : Le nombre de sorties peut être réinitialisé en appuyant sur la touche « Set Zero ».
• L'étiquetage a été déverrouillé (étiquetage démarré)/verrouillé (étiquetage suspendu) :
• Après avoir arrêté l'étiquetage pendant un certain temps (« auto-verrouillage » dans l'écran « contrôle manuel » peut régler l'heure, l'unité est « secondes »), le système se verrouille automatiquement (étiquetage suspendu), et appuyez sur ce bouton pour déverrouiller.

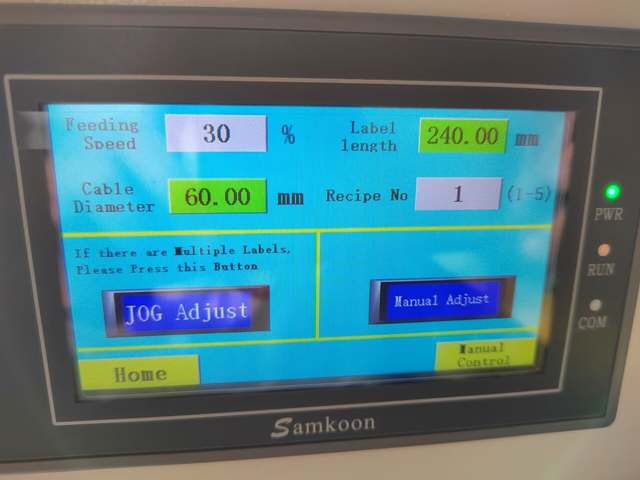

Paramètres.

• Vitesse d'alimentation : A. Il s'agit de la vitesse de retrait de l'étiquette de la plaque de retrait, réglée de 0 à 100 %.
• Longueur de l'étiquette : longueur d'une seule étiquette, en mm.
• Recette n° : Cinq groupes peuvent être réservés.
• Jog : Cliquez sur cette touche et le système affichera automatiquement l'étiquette une fois.
• Appuyez longuement et étiquetez : appuyez et maintenez cette touche jusqu'à ce que « OK » apparaisse, et la longueur de l'étiquette sera calculée automatiquement une fois.

Contrôle manuel

• Délai de réception de l'étiquette : temps de pause après la fin de l'impression de l'étiquette et l'ouverture de la plaque d'absorption de l'étiquette.
• Vitesse de la plaque d'étiquette : la vitesse de la tête indicatrice recevant l'étiquette, réglée de 0 à 100 %.
• Longueur de l'étiquette : contrôle la longueur de décollement de l'étiquette de la plaque d'étiquette, en mm.
• Position actuelle : affichage en temps réel de la distance de position du module de transmission d'étiquettes coulissant, unité : mm ;
• Étiquetage retardé : une fois l'interrupteur à induction déclenché par le fil, l'étiquetage sera retardé.
• Auto-verrouillage : définissez la durée pendant laquelle il sera automatiquement verrouillé après l'arrêt de l'étiquette.
• Avant : appuyez sur la touche « Avant », le module d'entraînement de l'étiquette glissera vers l'avant et cette fonction peut ajuster la distance de la position de réception de la marque.
• Retour : appuyez sur la touche « Retour », le module d'entraînement de l'étiquette glissera vers l'arrière et cette fonction peut ajuster la distance de la position d'origine de l'étiquette.
• Réinitialisation : appuyez sur la touche de réinitialisation pour remettre la tête d'étiquette à zéro.
• Soufflage de tuyau : cliquez sur cette touche pour souffler l'air à travers le tuyau.
• Aspiration standard : cliquez sur cette touche pour aspirer la plaque standard.
• Ajustement : appuyez sur la touche « Ajustement » et le vérin pneumatique serré par la plaque vierge droite et les vérins mobiles supérieur et inférieur du module de placement du faisceau de câbles se déplaceront,
• Soufflage d'étiquettes : cliquez sur cette touche pour aspirer la plaque d'étiquettes pour le soufflage.
• Étiquetage : appuyez sur cette touche et maintenez-la enfoncée pour étiqueter.
• Action série/action unique : une action série fait référence à l'achèvement d'un cycle de production à chaque fois qu'elle est déclenchée, et une action unique fait référence à l'achèvement d'une action unique à chaque fois qu'elle est déclenchée.

Méthode de fonctionnement :

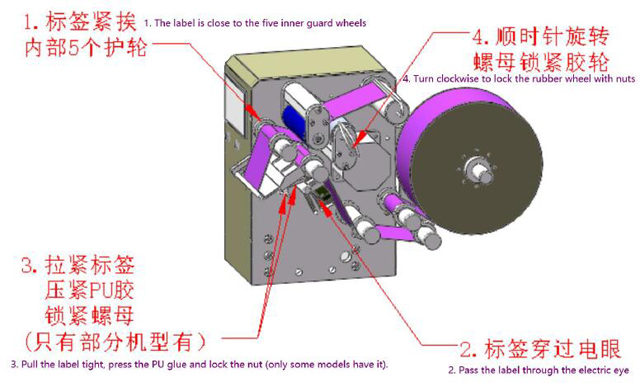

Pour l'installation de l'étiquette, installez l'étiquette sur le module de décapage d'étiquettes comme indiqué dans la figure ci-dessous.

Démarrer

Tournez l'interrupteur d'alimentation dans le sens des aiguilles d'une montre pour mettre l'appareil sous tension. Appuyez sur la touche d'arrêt d'urgence et tournez-la dans le sens des aiguilles d'une montre pour la réinitialiser.

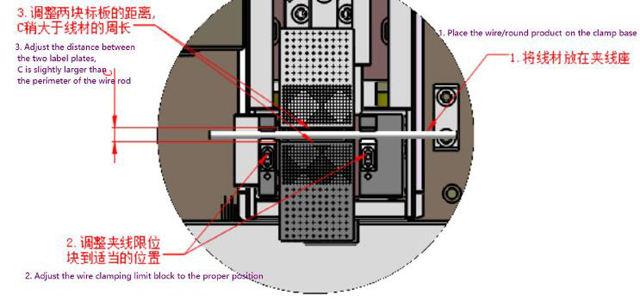

Changement de ligne et réglage de la machine

En fonction du diamètre du fil, ajustez la distance entre la base de câblage et la carte comme indiqué sur la figure ci-dessous

Entrez respectivement la largeur du papier de support et le diamètre du fil dans la colonne de largeur du papier de support de la Figure 3.

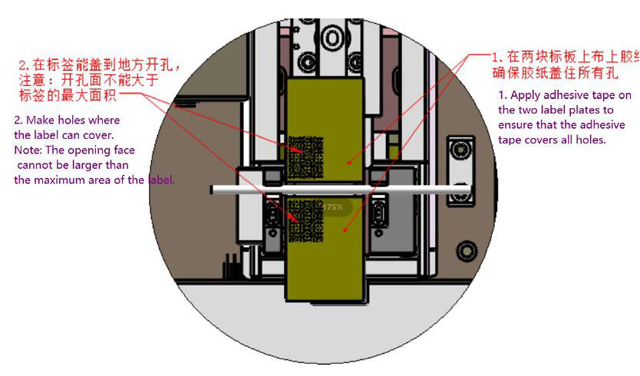

Appliquez du ruban adhésif et faites des trous

L'avant et l'arrière de l'étiquette ne sont pas alignés

Dans le processus de production, si l'étiquette n'est pas alignée à l'avant et à l'arrière, vous pouvez l'ajuster directement dans la colonne « Largeur du papier inférieur », vous pouvez également cliquer sur « touche de réglage fin avant et arrière 1 » et « touche de réglage fin avant et arrière 2 » pour régler, et changer de 0,1 mm à chaque fois que vous cliquez.

Les étiquettes gauche et droite ne sont pas alignées

Si les côtés gauche et droit de l'étiquette ne sont pas alignés une fois l'étiquette pliée en deux, desserrez d'abord les quatre vis de fixation de l'ensemble d'entraînement, puis ajustez les écrous de réglage fin gauche et droit en fonction de la direction et du degré de déviation de l'étiquette, et enfin verrouillez les quatre vis de fixation de l'ensemble d'entraînement.

Entretien de l'équipement d'application d'étiquettes de type drapeau :

• Une forte pression est strictement interdite, veuillez garder propre à tout moment ;
• Lubrifier et entretenir la machine selon le calendrier prévu ;
• Ajoutez de l'huile lubrifiante à la position mobile de la plaque signalétique une fois par mois
• Vérifiez régulièrement si le réservoir d'huile du séparateur huile-eau contient de l'huile de lubrification. Si ce n'est pas le cas, remplissez-le à temps.
• Vérifiez l'usure de la courroie synchrone sur toutes les parties de la machine tous les trois mois
