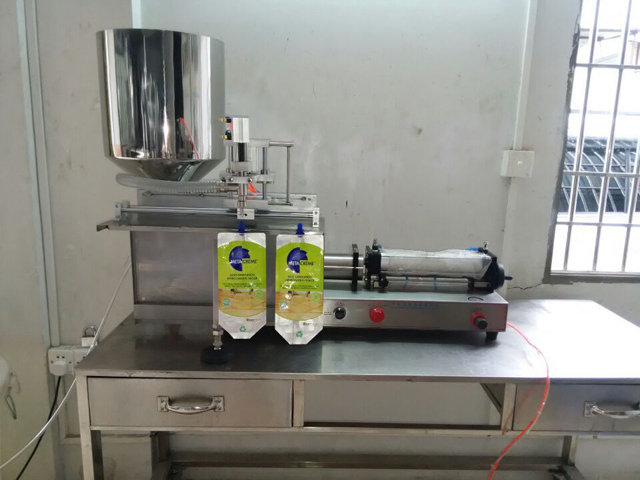

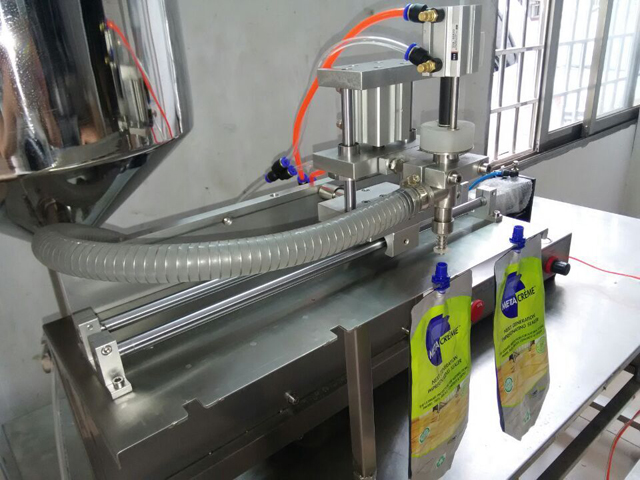

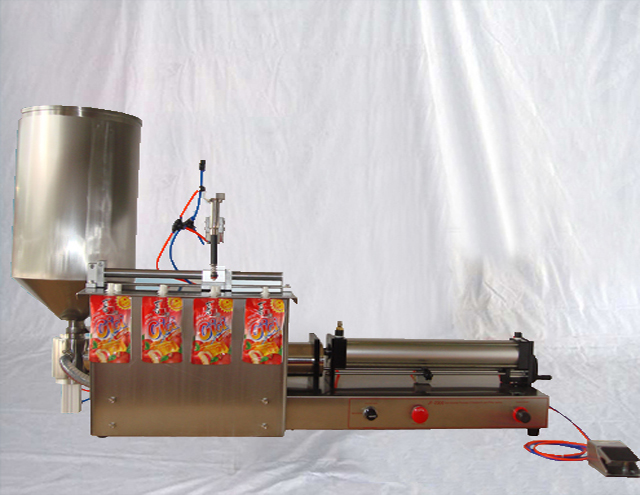

Machine de remplissage de sacs préfabriqués à bec verseur pneumatique semi-automatique

• Modèle : VK-SPF
• Tension : 220/110 V 50/60 Hz
• Puissance : 27 W
• Pression nominale : 0,4-0,6 Mpa
• Vitesse de remplissage : 20-35 bouteilles/min/tête
• Précision de remplissage : ≦ ± 1%
• Plage de remplissage : 100-1000 ml
• Surdimensionné : 160cm*44cm*37cm
• Poids net : 50 kg ;
• Poids brut : 65 kg

Cette machine de remplissage de type piston semi-automatique basée sur la référence des produits similaires étrangers, est une nouvelle conception ajoutée à certaines fonctionnalités supplémentaires. elle rend le travail facile et pratique pour l'opération, l'erreur de précision, le réglage du volume de remplissage, le nettoyage et l'entretien de la machine.

La conception de cette machine de remplissage pneumatique adopte les composants pneumatiques au lieu du circuit de commande électrique, elle est donc adaptée à l'utilisation dans l'environnement avec les exigences antidéflagrantes.

Sélection du modèle de machine

Le choix du modèle de machine dépend des exigences de volume de remplissage maximal.

Paramètre de base

• Modèle : VK-SPF
• Tension : 220/110 V 50/60 Hz
• Puissance : 27 W
• Pression nominale : 0,4-0,6 Mpa
• Vitesse de remplissage : 20-35 bouteilles/min/tête
• Précision de remplissage : ≦ ± 1%
• Plage de remplissage : 100-1000 ml
• Surdimensionné : 160cm*44cm*37cm
• Poids net : 50 kg ;
• Poids brut : 65 kg

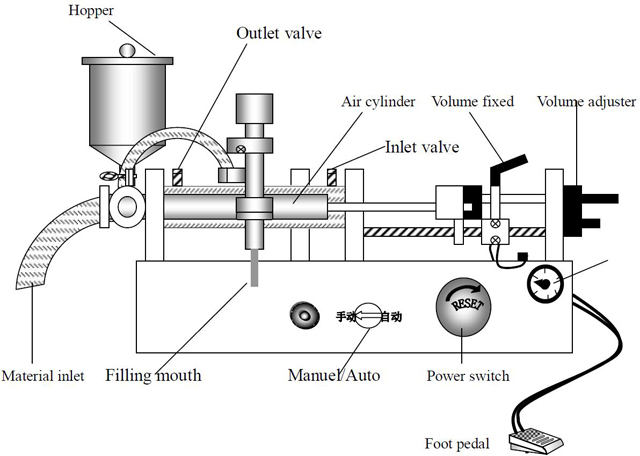

Principe de fonctionnement de la machine

La poussée et la traction du cylindre pneumatique entraînent le piston du cylindre à effectuer un mouvement alternatif, ce qui permet au cylindre de matériau de générer une pression négative.

Lorsque le cylindre est poussé vers l'avant, il tire le piston vers l'arrière et, à l'intérieur du cylindre de matériau, la pression négative absorbe le matériau dans le tuyau d'admission depuis la trémie de matériau.

Lorsque le cylindre se retire, il pousse le piston vers l'avant, le matériau sera absorbé par la bouche de remplissage du tuyau, puis il remplira les bouteilles vides. (la tête de remplissage s'ouvre et se ferme automatiquement lorsque le matériau est absorbé à l'intérieur et à l'extérieur)

Cette machine de remplissage de type piston est une action mécanique simple et unique pour chaque remplissage, elle présente donc une précision de remplissage et une stabilité élevées pour les conteneurs standard.

Caractéristiques de la machine de remplissage pneumatique semi-automatique

• La machine utilise de l'air comprimé pour le contrôle, elle présente une sécurité élevée, particulièrement adaptée à une utilisation dans le cadre des exigences antidéflagrantes.
• Il ne générera pas d'électricité statique ni de phénomène d'électricité de chanvre ; la machine n'a pas besoin de connecter le fil de terre.
• Grâce à la commande pneumatique et au volume de remplissage fixe, le volume de remplissage est donc caractérisé par une grande précision, qui peut être contrôlée à 0,3 % près. (Ceci est basé sur le volume de remplissage maximal)
• En cas d'arrêt d'urgence, il suffit d'éteindre l'interrupteur pneumatique, le piston sera automatiquement ramené à la position de départ et la machine arrêtera le remplissage.

Séquence d'inspection et d'opération avant le démarrage de la machine

Effectuez l'inspection avant de démarrer la machine, cela peut éviter une panne mécanique ou un accident corporel.

L'inspection et le fonctionnement :

1. La poignée de serrage de l'avant et de l'arrière, serre-t-elle bien ou non ?
2. La pince à trois bornes de l'entrée et de la sortie, est-elle fixe ou non ?
3. La tête de remplissage et son levier horizontal, vertical, est-ce serré ?
4. Connectez-vous à la machine à compresseur d'air, la pression est inférieure à 8㎏/c㎡, le réglage de la pression est d'environ 4-5 ㎏/c㎡.
5. Allumez l'interrupteur d'alimentation en air.

(Remarque : il est strictement interdit de travailler longtemps sans matériau de remplissage)

Réglage du volume de remplissage

Le réglage du volume de remplissage dépend des matériaux de remplissage, liquide (ml) ou poids (g), car la proportion de matériaux est différente, de même que les données de mesure. Ainsi, pour définir un volume de remplissage précis requis, veuillez ajuster le réglage du volume.

Détails de l'opération :

1. Réglage général : Pour un volume de remplissage satisfaisant, veuillez régler la vis de réglage du commutateur de gaz, déplacer la position vers la gauche ou la droite.
2. Utiliser une tasse à mesurer ou une balance électronique pour vérifier que le volume de remplissage est précis. (Remarque : le matériau de remplissage absorbé à l'intérieur du cylindre doit être plein)
3. S'il y a une erreur de remplissage, veuillez ajuster le réglage du volume, déplacez-le vers l'avant pour réduire le volume de remplissage et vers l'arrière pour augmenter le volume.
4. Pour obtenir le volume de remplissage et la précision requis, veuillez effectuer des réglages répétés jusqu'à ce que le volume de remplissage soit standard.

Réglage de la vitesse de remplissage

La vitesse de remplissage est déterminée par les six facteurs suivants :

1. La vitesse d'absorption des matériaux de remplissage dépend de la viscosité du matériau et de la longueur du tuyau d'absorption.
2. La vitesse de remplissage dépend du diamètre de la tête de remplissage, plus le diamètre est grand, plus la vitesse de remplissage est rapide.
3. Le degré de moussage des matériaux de remplissage, si le degré de moussage est plus élevé, la vitesse de remplissage doit être ralentie.
4. Volume de remplissage, plus de volume de remplissage plus lentement.
5. La précision du volume de remplissage, la haute précision et la vitesse de remplissage doivent être réglées lentement.
6. Le contrôleur de soupape de la pression d'air.

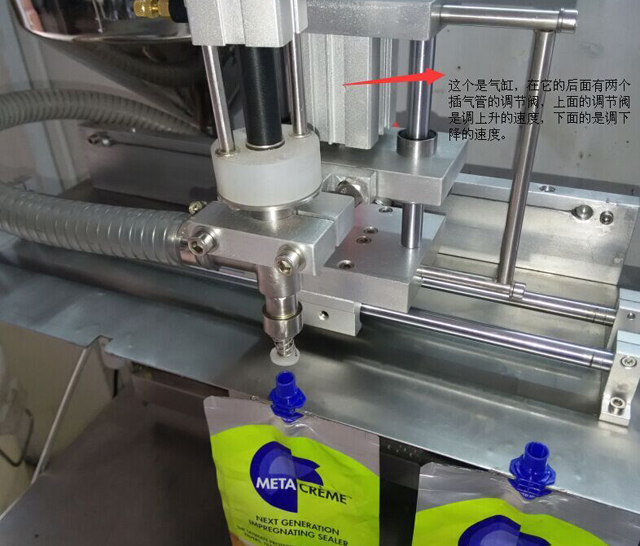

Opération de réglage de la soupape :

1. Desserrez l'écrou de la vanne de régulation de vitesse
2. Tournez la poignée de la soupape avant dans le sens des aiguilles d'une montre, la vitesse d'avancement du cylindre ralentit et la vitesse d'absorption des matériaux ralentit également.
3. Tournez la poignée de la soupape avant dans le sens inverse des aiguilles d'une montre, la vitesse du cylindre s'accélère et la vitesse d'absorption des matériaux s'accélère également.
4. Tournez la poignée de la soupape arrière dans le sens des aiguilles d'une montre, la vitesse d'avancement du cylindre ralentit et la vitesse d'absorption des matériaux ralentit également.
5. Tournez la poignée de la soupape arrière dans le sens inverse des aiguilles d'une montre, la vitesse du cylindre s'accélère et la vitesse d'absorption des matériaux s'accélère également.

Réglage de la précision de remplissage

La raison pour laquelle la machine présente une erreur de remplissage est qu'elle est influencée par de nombreux facteurs, tels que le volume de remplissage, la vitesse de remplissage et la vitesse du commutateur de soupape. La vitesse du commutateur de soupape est affectée par la viscosité des matériaux de remplissage, la viscosité étant plus élevée ainsi que la vitesse plus lente. Le réglage est simple en ajustant la pression du ressort de soupape principal, et la vitesse sera accélérée par une pression de plus en plus forte.

Les réglages de la pression du ressort pour la mesure et le remplissage dépendent de l'expérience personnelle de l'opérateur.

Nettoyage et entretien des machines

Avant de nettoyer la machine de remplissage, nettoyez les matériaux à l'intérieur de la machine, puis versez le liquide de nettoyage doux dans la trémie à matériau. Il est recommandé d'utiliser de l'eau chaude et, si nécessaire, de l'eau savonneuse, de l'alcool ou un autre liquide de nettoyage. Lors du nettoyage, assurez-vous qu'il n'y a pas de fuite au niveau des rondelles des pièces de remplissage. Allumez la machine, laissez la machine se remplir de manière circulante, jusqu'à ce que le nettoyage soit terminé. Les pièces de nettoyage comprennent le piston du cylindre, la tête du piston, les rondelles, la soupape unidirectionnelle, la tête de remplissage et la trémie à matériau, etc. Si l'une des rondelles d'étanchéité est endommagée, elle doit être remplacée.

Avertissement

Avant le travail de nettoyage, assurez-vous que l'air comprimé est coupé.

Il est interdit d'utiliser des solvants organiques pour le nettoyage, tels que l'essence, le benzène, l'éthylène, l'hypochlorite de sodium, etc.

Une fois le travail de nettoyage terminé, veuillez patienter et vous assurer que toutes les pièces de nettoyage sont sèches sans eau ni corps étrangers dans les joints et les tuyaux, puis installez la machine.

Solutions aux problèmes courants

Champ d'application du matériau de remplissage

• Eau miel yaourt
• Huile pour engrenages pour bain de jus de fruits
• Fard à paupières liquide à l'encre de café
• Colle pour shampoing au thé
• Désinfectant pour les mains à base de nourriture/pigments Crème froide
• Savon liquide à la crème de lait
• Sirop d'huile alimentaire
