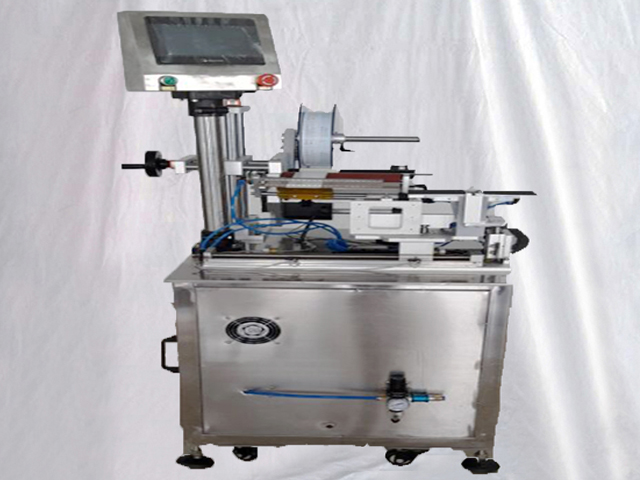

Machine d'étiquetage semi-automatique pour câbles, câbles, fils, autocollants et drapeaux

• Modèle : VK-T807
• Précision de l'étiquetage : ±1 mm (à l'exclusion de l'écart par rapport à l'étiquette du produit)
• Vitesse d'étiquetage : 20 à 40 pièces/minute (selon la taille du produit)
• Taille du produit applicable : 20 ≤ longueur ≤ 300 mm, 20 ≤ largeur ≤ 200 mm
• Taille d'étiquette applicable : 20 ≤ longueur ≤ 150 mm, 20 ≤ largeur ≤ 150 mm
• Taille de la machine : 970*790*1440mm
• Pression d'air : 0,6 Mpa
• Puissance : 220 V, 50/60 Hz/140 W
• Poids : 99 kg

Voir la vidéo

L'étiqueteuse manuelle de fils à surface ronde permet l'étiquetage semi-automatique de l'étiquette adhésive ou du film adhésif sur le fil, le tuyau d'eau, le tournevis, etc.

Comment fonctionne la machine :

L'étiqueteuse est basée sur un automate programmable industriel (PLC) qui reçoit des signaux et contrôle le fonctionnement de tous les systèmes. Lorsque l'on appuie sur la pédale, le signal est envoyé à l'automate programmable industriel et traité selon un ensemble de programmes.

Ensuite, les processus de décapage et d'alimentation de l'étiquette sont terminés en démarrant sur le système de contrôle du moteur pas à pas. En même temps, le capteur de position de l'étiquette (également appelé œil électrique) fera toujours attention à la distance parcourue par l'étiquette.

Lorsqu'une étiquette passe, le capteur envoie immédiatement un signal au PLC. Ensuite, le PLC, selon un ensemble de programmes, envoie un signal au système de commande du moteur pas à pas pour arrêter et démarrer le système d'étiquetage afin de terminer le processus d'étiquetage.

Principe de fonctionnement

Système de transmission :

Le moteur pas à pas fournit de l'énergie pour retirer les étiquettes via la courroie synchrone entraînant le mécanisme de traction et le mécanisme de réception du matériau, de manière à réaliser le retrait des étiquettes et le recyclage de la feuille de support Glassine.

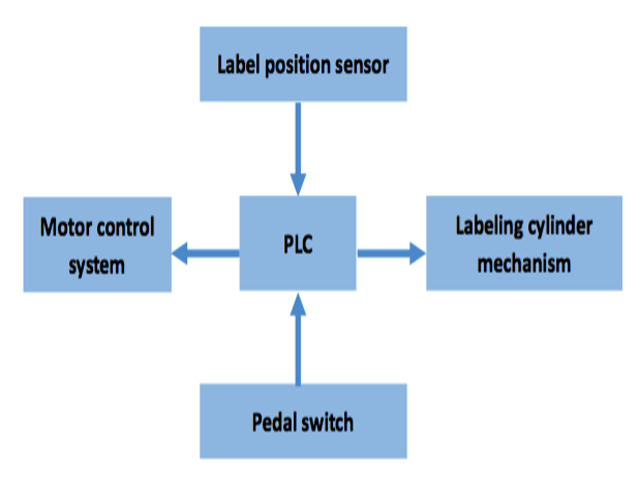

Système de contrôle:

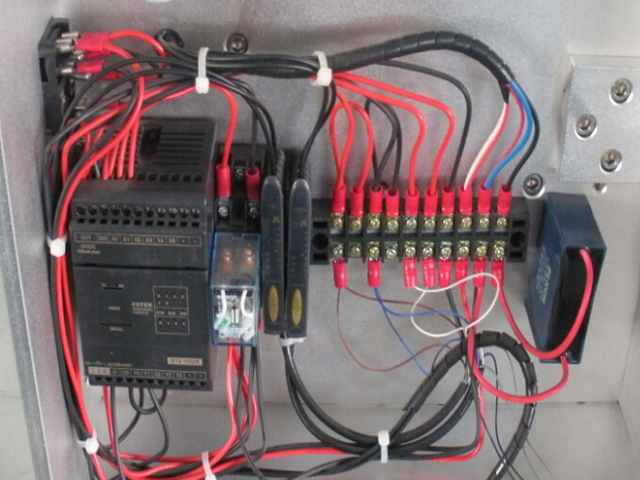

Cette machine est contrôlée par un système électrique et à gaz. Le signal provenant de l'œil électrique (capteur SICK) et de l'interrupteur à pédale est transféré au PLC pour traitement, afin de réaliser tous les processus de décapage des étiquettes, d'étiquetage et de comptage.

Application de la machine d'étiquetage de fils :

Produit applicable : Les produits ronds et longs qui doivent être étiquetés avec une étiquette en papier ou une étiquette en film sur la surface ;

Secteurs concernés : Largement utilisé dans l'électricité, la médecine, le plastique, les industries, etc.

Caractéristiques techniques de la machine d'étiquetage de fils :

La petite structure prend moins de place et est facile à déplacer et à charger.

Bonne précision et stabilité d'étiquetage ; net, sans plis, sans bulles.

Il est facile à utiliser et à régler. Les nouveaux travailleurs peuvent l'utiliser ou l'ajuster facilement après une formation simple.

Fonctionnement stable.

Données techniques :

Configuration:

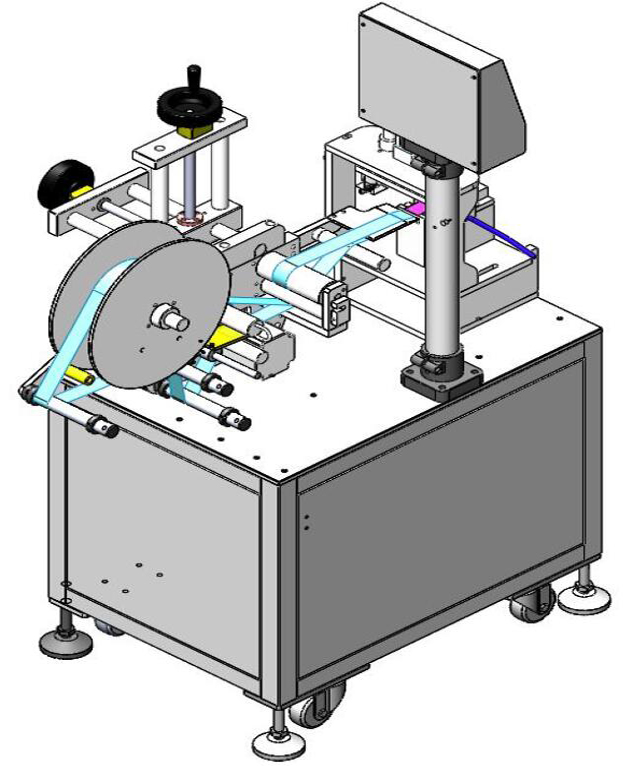

Autre dessin

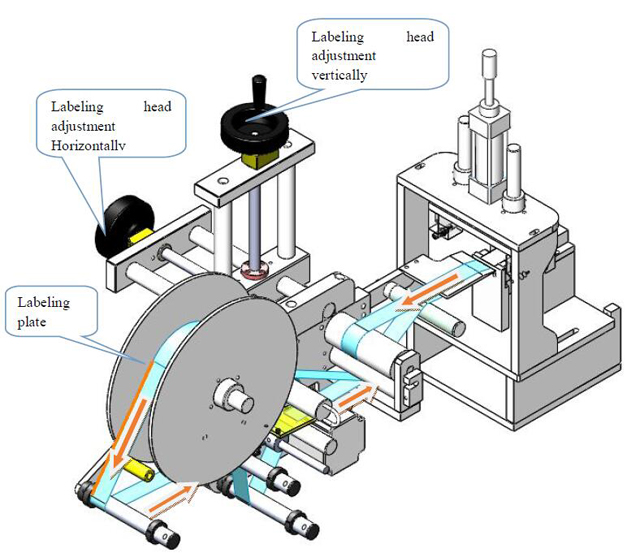

Tête d'étiquetage

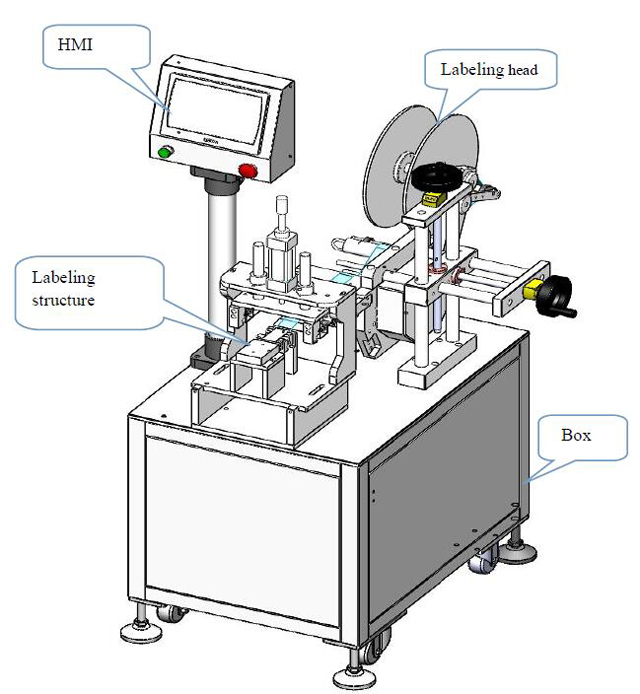

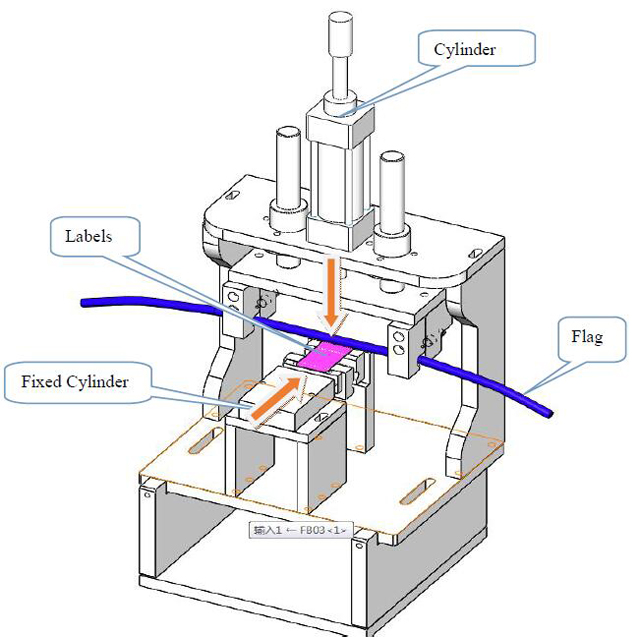

Structure d'étiquetage

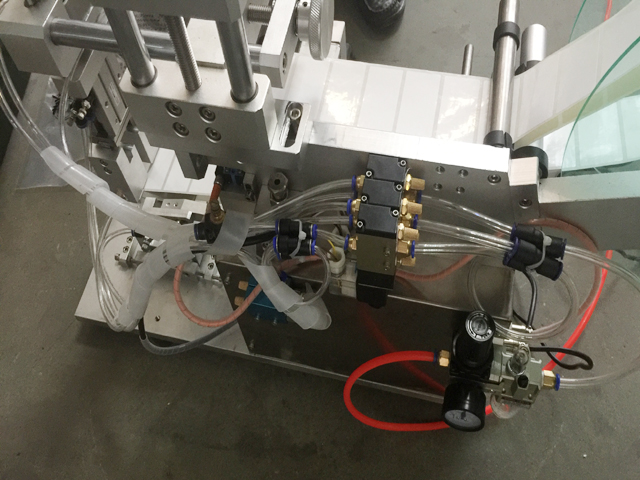

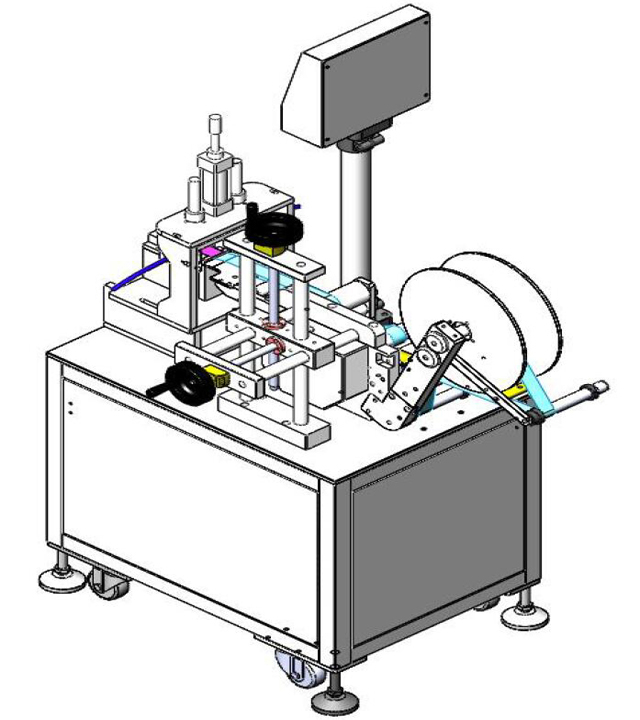

Vue arrière de la machine à étiqueter les fils

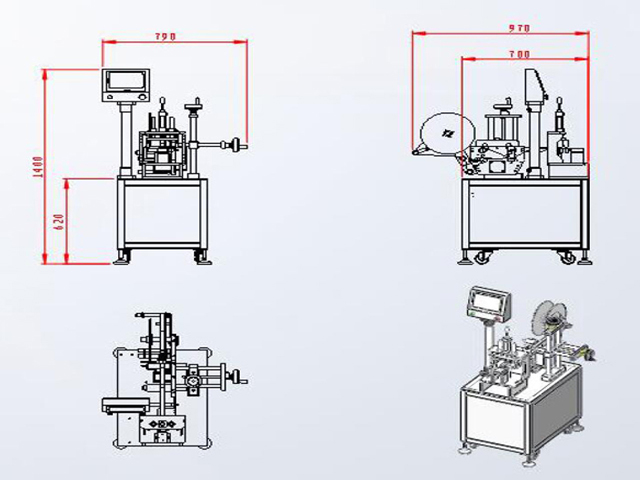

Dessin des dimensions de la machine d'étiquetage de fils semi-automatique :

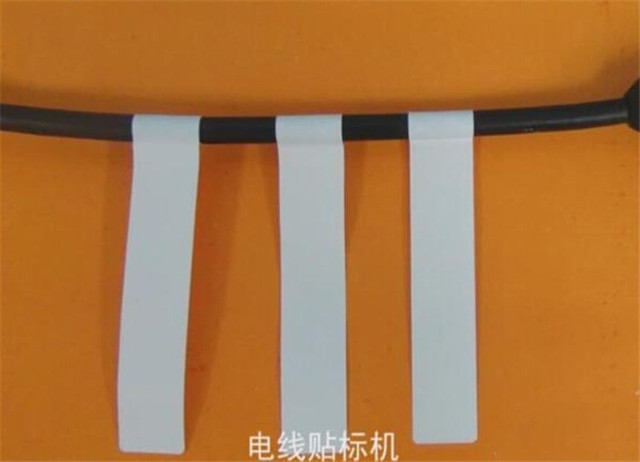

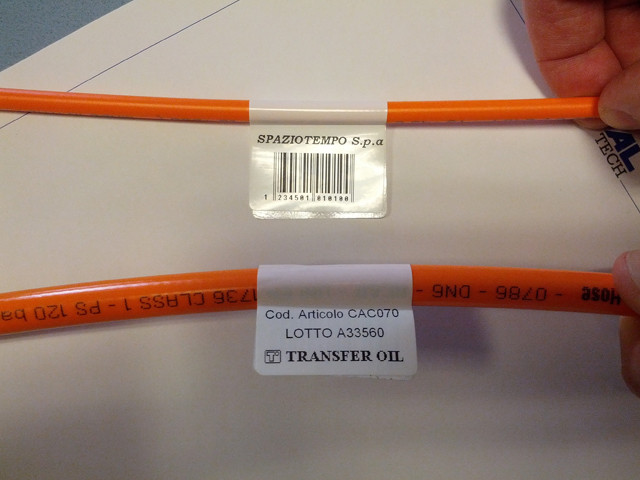

Étiquetage des échantillons :
