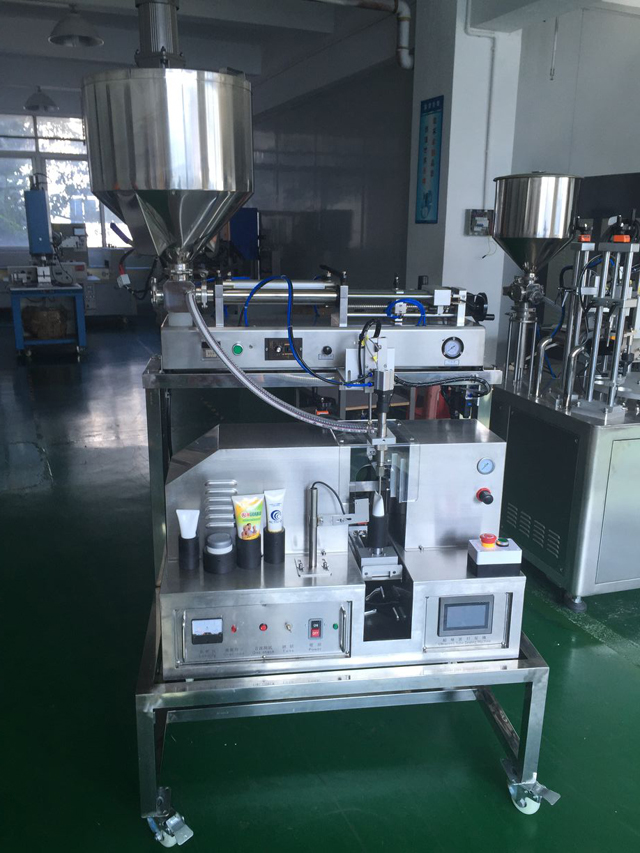

Machine de remplissage de tubes semi-automatique avec équipement de scellage par ultrasons

• Modèle : VK-TFS-002U
• Alimentation : 220 V/50 Hz/monophasé
• Puissance : 1500w
• Fréquence : 20 kHz
• Longueur du tube : 40-280 mm
• Diamètre du tube : 10-80 mm
• Volume de remplissage : A : 5-30 ml B : 6-60 ml C : 10-120 ml D : 25-250 ml E : 50-500 ml (facultatif)
• Taille: 735*670*1300mm
• Poids : 130 kg

Voir la vidéo

Fonction et application

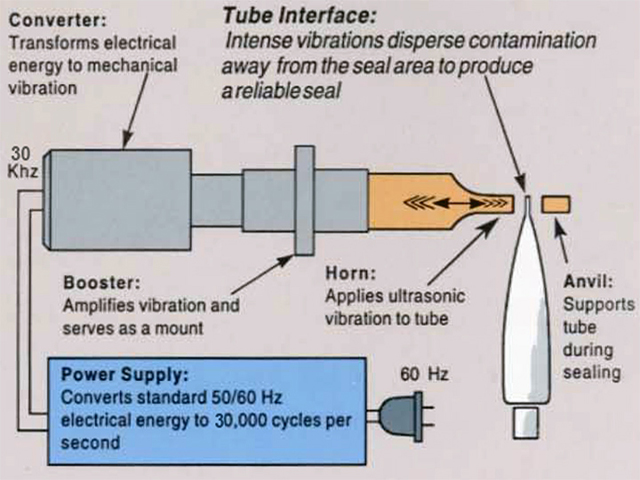

Utilisez des ultrasons pour souder la queue du tube souple en plastique. Ne nécessite aucun adhésif, remplissage ou solvant lors du soudage, ne consomme pas de grandes quantités de chaleur et est facile à utiliser, à grande vitesse de soudage et à haut rendement.

Cette machine est largement utilisée dans le dentifrice, les cosmétiques, les produits médicaux, les tubes alimentaires et industriels, etc.

Paramètres principaux

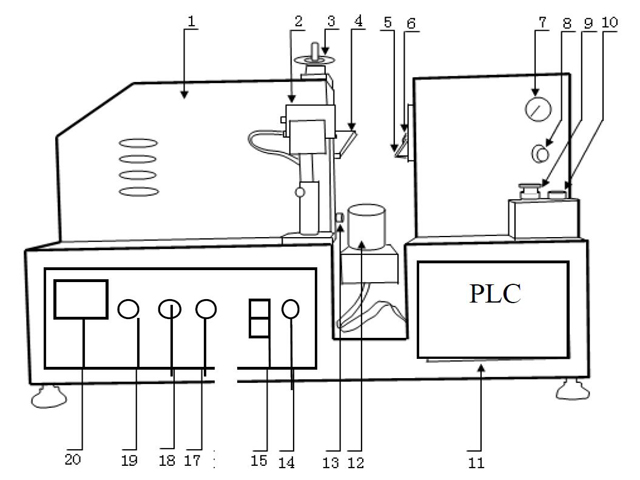

Schéma de la machine à sceller

1. Corps principal
2. Capteur
3. Réglage de la hauteur du tube
4. Moule avant
5. Moule arrière
6. Coupeur
7. Manomètre à gaz
8. Réglage de la pression du gaz
9. Bouton d'urgence
10. Bouton de démarrage
11. Automate programmable
12. Titulaire
13. Réglage de l'écartement des moules
14. Lampe de puissance
15. Interrupteur d'alimentation
16. Régler
17. Vérification OSC
18. Lampe de surcharge
19. Compteur de chargement

(Remarque : veuillez vérifier si la vis du moule avant est dotée d'un verrou solide, car vous avez peur lors du transport et la vis est desserrée)

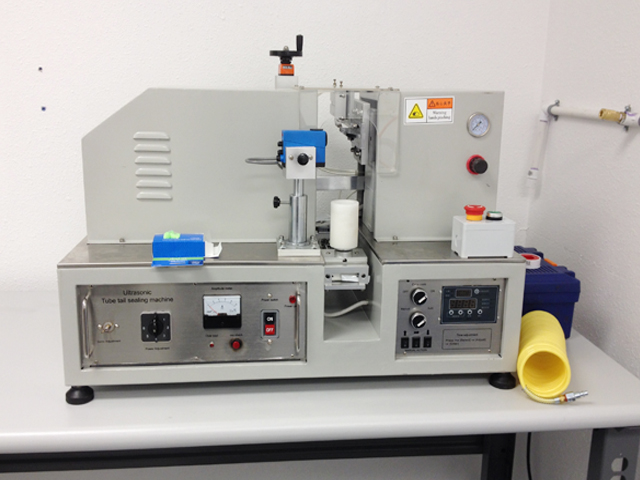

Pièce d'étanchéité

• Démarrage du moteur : cela permet de contrôler le fonctionnement du support de tube
• Démarrage du cylindre d'alimentation : ceci permet de contrôler l'alimentation du porte-tube
• Démarrage du cylindre à ultrasons : il permet de contrôler le fonctionnement du moule ascendant et descendant.
• Démarrage du cylindre de coupe : il sert à contrôler le coupeur
• Cylindre de remplissage : Ceci permet de contrôler l'étoile du cylindre de tête de remplissage ou de l'arrêter lorsque le manuel
• Début de remplissage : Ceci permet de contrôler le démarrage du remplissage ou de l'arrêter lorsque le manuel
• Démarrage ultrasonique : Ceci sert à contrôler la fréquence, c'est le même que le « 18. Contrôle OSC »
• Orientation du tube activée : cela permet de contrôler la fonction Sense désactivée/activée
• Réglage du temps : Ceci permet de régler le temps de retard/temps de soudage/temps de maintien
• Temps de retard : 0,80
• Temps de soudage : Tube de diamètre 20, le temps sera d'environ : 0,20, Tube de diamètre 30, le temps sera d'environ 0,40, Tube de diamètre 40, le temps sera d'environ 0,50, Tube de diamètre 50, le temps sera d'environ 0,7
• Temps de maintien : 0,35

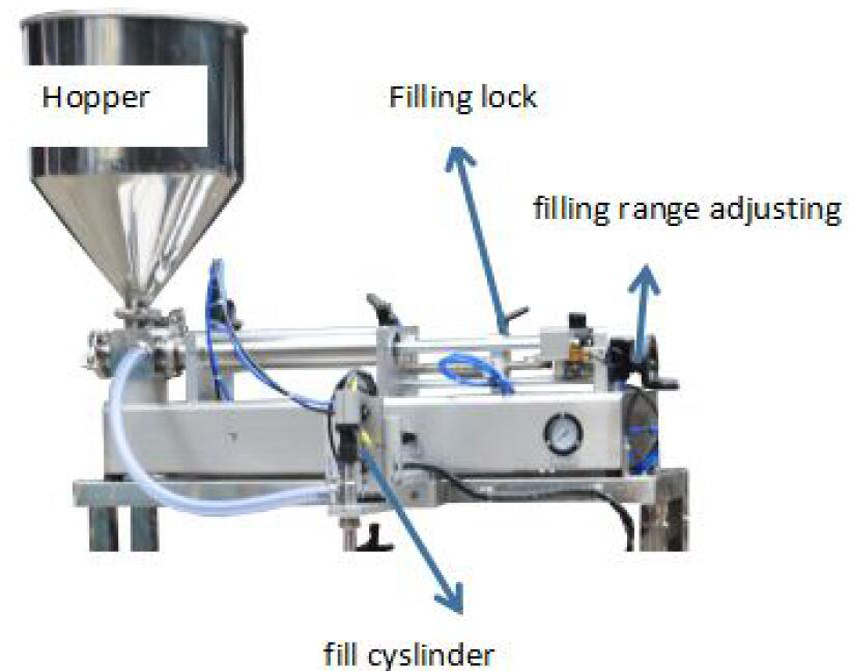

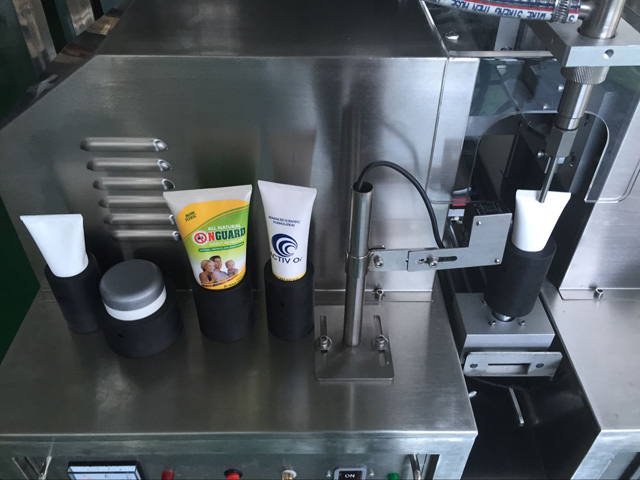

Partie de remplissage

Processus d'opération

1. Connectez correctement l’alimentation et l’air comprimé (nous suggérons 0,5 MPa).
2. Appuyez sur l'interrupteur d'alimentation
3. Appuyez sur le bouton « OSC check » et réglez le « bouton Tune » en même temps. Veuillez utiliser la vis sur le bouton Tune, vous pouvez tourner vers la gauche ou la droite, tout en trouvant le minimum de « Signal light » (il sera environ inférieur à 1A) fixe « Frequency adjustment ». (n'appuyez pas sur « OSC check » en continu, appuyez dessus par intermittence)
4. Placez le tube sur le support.
5. Appuyez sur « Démarrage du cylindre à ultrasons », le moule avant et le moule arrière seront fermés. Réglez « Réglage de l'écartement des moules », laissez les deux moules se toucher et sans écart. Appuyez sur « Contrôleur de coupe » et confirmez que le coupeur fonctionnera sans problème. (Vous devez placer le tube en plastique sur le support de tube lorsque vous effectuez le réglage)
6. Réglez le moule avant, le moule arrière et le couteau dans leur position d'origine.
7. Placez le tube sur le « support » et appuyez sur « Démarrage du cylindre d'alimentation », le tube passera entre deux moules. Ajustez la hauteur du support si nécessaire. (Nous suggérons que le tube soit plus haut que le moule arrière de 2 à 3 mm)
8. Remettez le tube dans sa position d'origine.
9. Réglez sur le statut automatique, activez le capteur si le tube a un code couleur, sinon désactivez-le.
10. Appuyez sur « Auto » et la machine fonctionnera automatiquement.

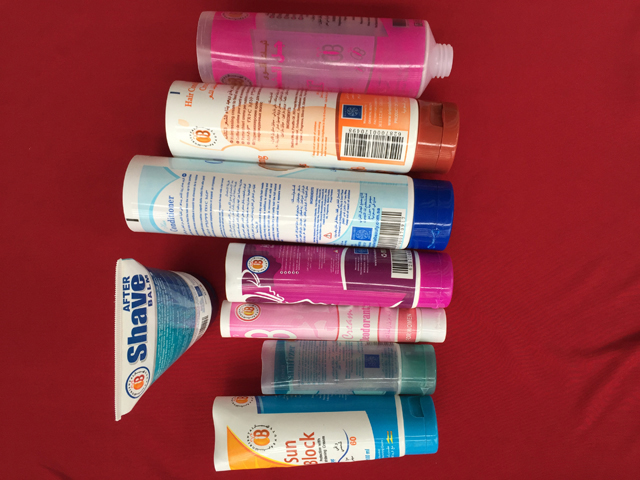

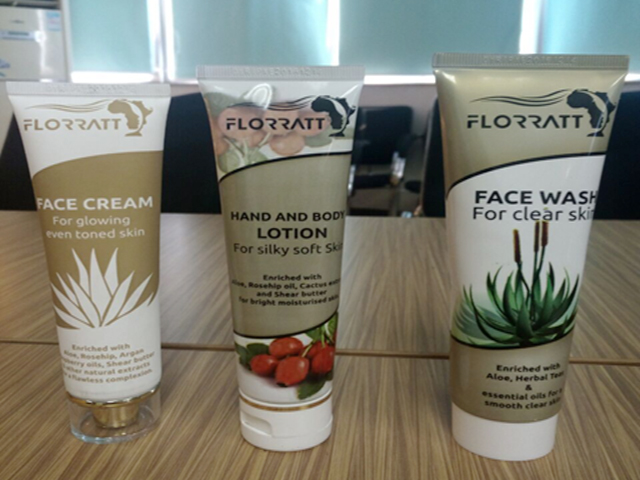

Échantillons

Échec et remède
