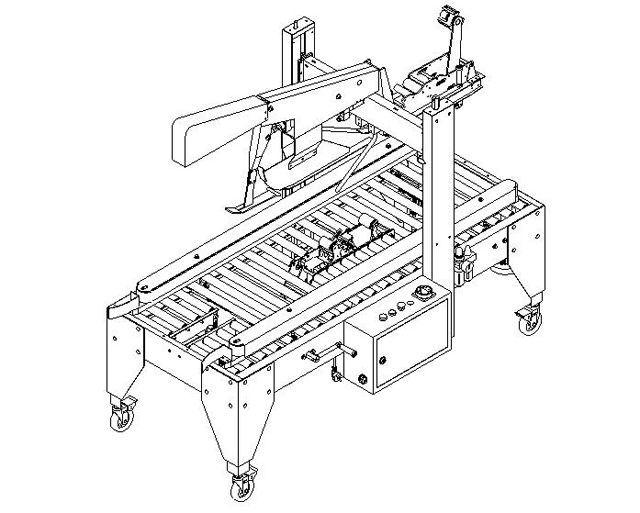

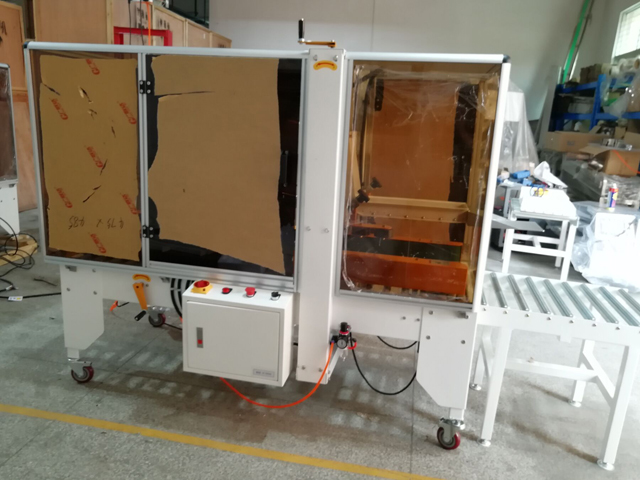

Machine de scellage de boîtes de conserve et de cartons

Vitesse de scellage : 800~900/PAR HEURE
Dimensions du carton (L) : 150 mm à 500 mm
Hauteur du carton (H) : 120 mm à 500 mm
Longueur du carton (L) : 200 mm à 600 mm
Ruban applicable : 48~60~75W x 1000ML
Longueur du rouleau : 570 ~ 770 mm (RÉGLABLE)
Dimensions de la machine : L 1880 x l 900 x H 1510 mm
Poids : ≈180 kg
MAX: 50 dBA
Consommation électrique : MAX : 1,2 kW
Alimentation : 220V/50Hz/60Hz/1Ph ou 380V/50Hz/60Hz/3Ph
Source d'air : 3 kg/cm2 100 nl/min

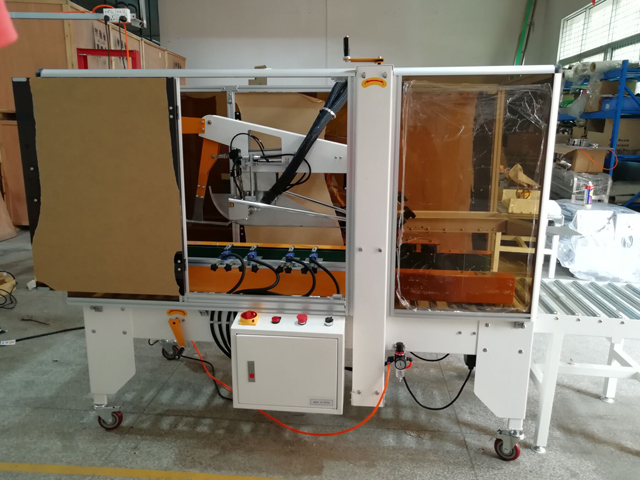

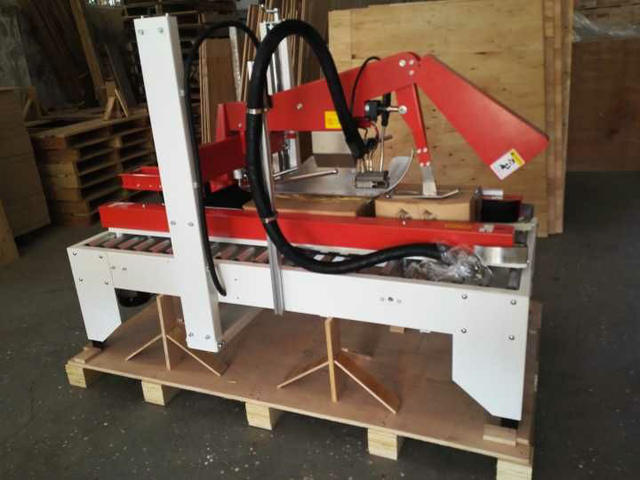

La machine se compose de deux parties : une machine à sceller les cartons et un dispositif de colle thermofusible ; cette scelleuse convient au scellage des cartons et au ruban adhésif. La machine à ruban adhésif de scellage automatique avec couvercle pliable automatique est l'équipement d'emballage idéal doté de caractéristiques de commodité, d'économie et d'efficacité.

Pièces adoptées pour la machine de pliage et de scellage de cartons semi-automatique
1. Moteur : Taiwan Luyang
2. Interrupteur d'alimentation : Corée KACON
3. Roulement : NSK Japon
4. Coupeur : Japon SKD11
5. Bandes transporteuses : importation d'Italie
6. Roulette : VK-CS-50E

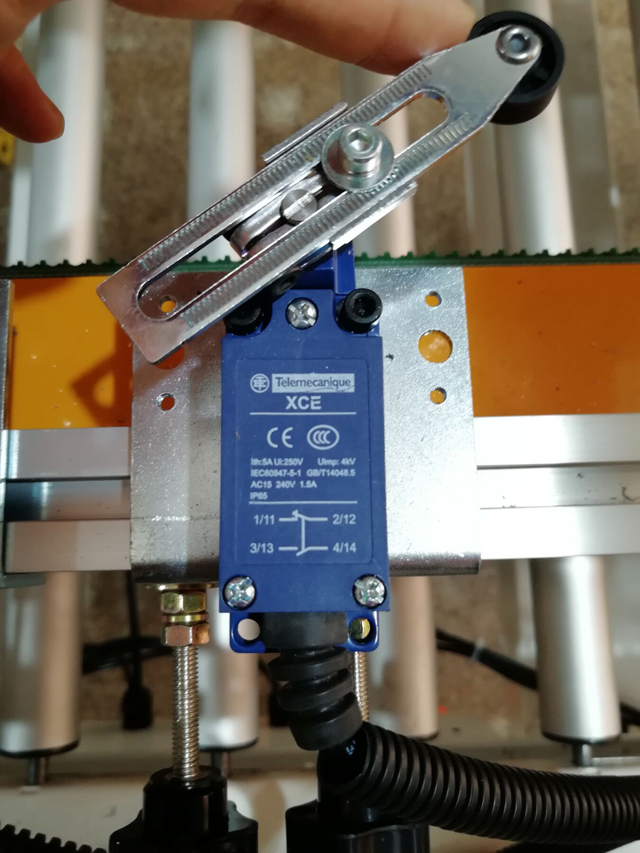

7. Interrupteur tactile : OMRON Japon
8. Relais intermédiaire : Janpan IDEC
9. Contacteur CA : CHINT
10. Cylinda : SHARKO de Taïwan
11. Vanne magnétique : Taiwan SHARKO

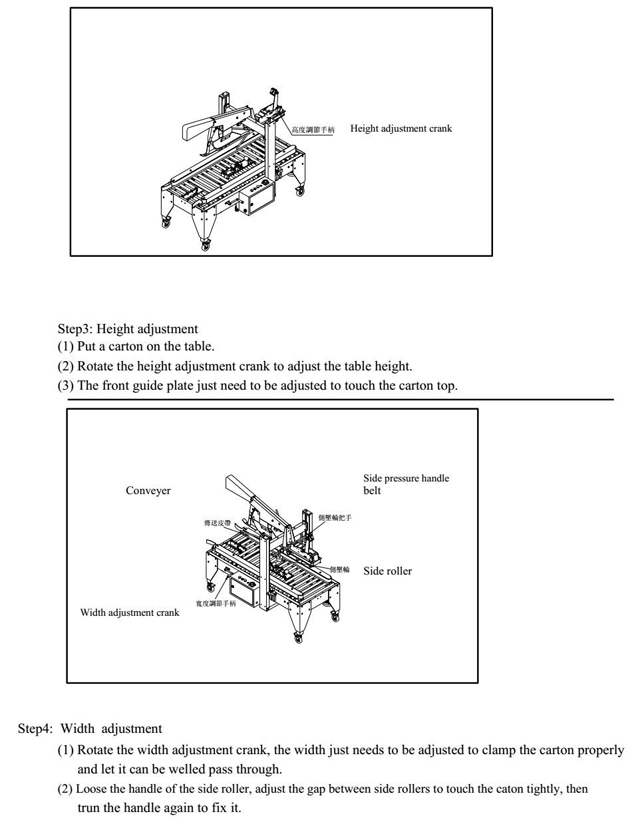

Comment ajuster la scelleuse de cartons pour différentes tailles de cartons :

Avant d'effectuer des travaux de réglage, veuillez débrancher l'alimentation électrique.

Étape 1 : Réglage de la hauteur de la table

Placez l'équipement à la terre sur un lieu de stockage approprié et ajustez le plateau de la table à la hauteur souhaitée.
(1) Desserrez la vis réglable.
(2) Réglez la hauteur du pied de la table.
(3) Verrouillez la vis.
(4) Appuyez sur la butée pour fixer la position.

Étape 2 : Réglage pneumatique

(1) Reliez la machine à l’alimentation pneumatique.
(2) Tirez la vis et tournez-la dans le sens des aiguilles d'une montre pour augmenter la pression ou dans le sens inverse des aiguilles d'une montre pour la diminuer
(3) La pression pneumatique doit être réglée à environ 5-6 kg/cm2.
(4) Tournez fermement la vis après avoir terminé les travaux de réglage.

Spécification

Vitesse de scellage : 800~900/PAR HEURE
Dimensions du carton (L) : 150 mm à 500 mm
Hauteur du carton (H) : 120 mm à 500 mm
Longueur du carton (L) : 200 mm à 600 mm
Ruban applicable : 48~60~75W x 1000ML
Longueur du rouleau : 570 ~ 770 mm (RÉGLABLE)
Dimensions de la machine : L 1880 x l 900 x H 1510 mm
Poids : ≈180 kg
MAX: 50 dBA
Consommation électrique : MAX : 1,2 kW
Alimentation : 220V/50Hz/60Hz/1Ph ou 380V/50Hz/60Hz/3Ph
Source d'air : 3 kg/cm2 100 nl/min

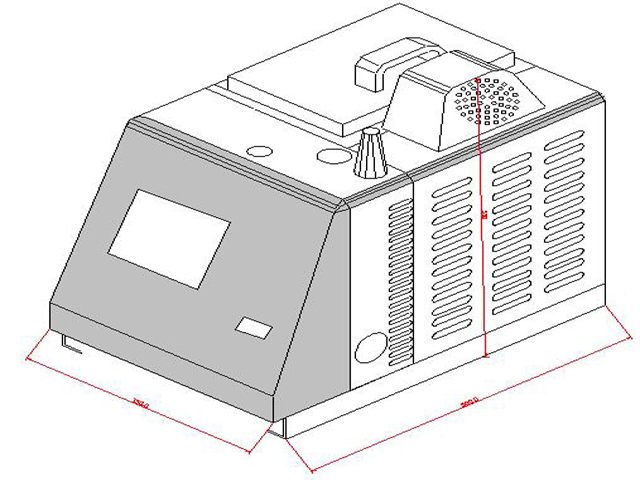

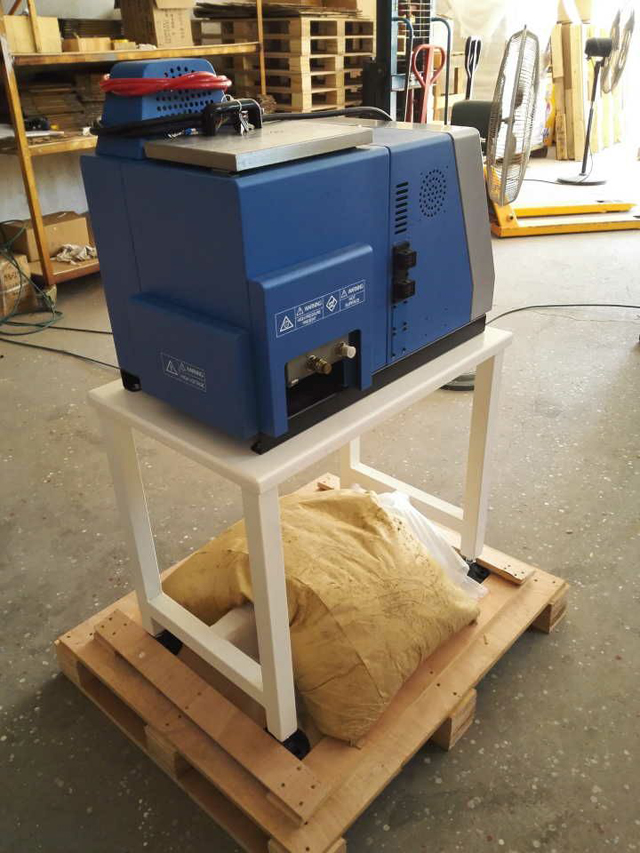

Paramètres techniques du dispositif de colle thermofusible

Volume du cylindre de colle : 10 L
Capacité de rétention : 9,8 L
Plage de pression d'air : 48-415 kPa (10-60 psi)
Tension d'entrée standard : AC200-240V 1PH 50/60HZ
Taille de la machine : 750*450*470mm
Poids de la machine : 65 kg
Plage de température ambiante : 0-50 ℃
Plage de température : 0-260 ℃
Pression hydraulique de travail max. : 8,7 Mpa
Niveaux de protection : IP54

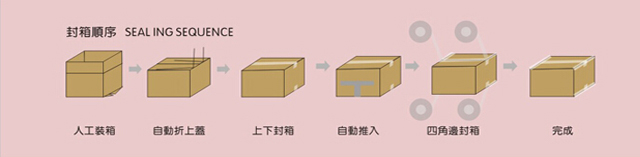

Organigramme du processus de scellage de cartons à partir d'un équipement de scellage de cartons :

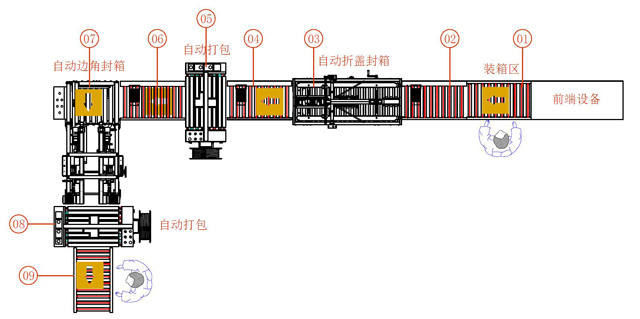

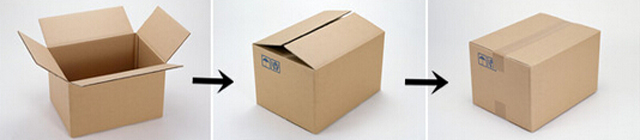

Flux de travail pour le processus d'emballage final de scellage de cartons entièrement automatique :

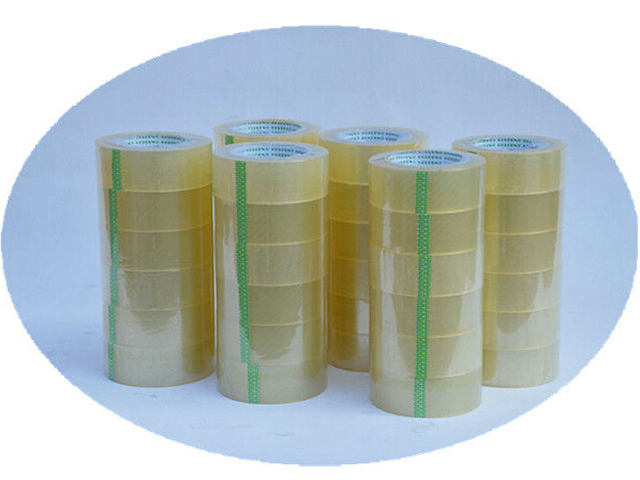

Rubans adhésifs équipés de la machine de scellage de cartons pour sceller les cartons :

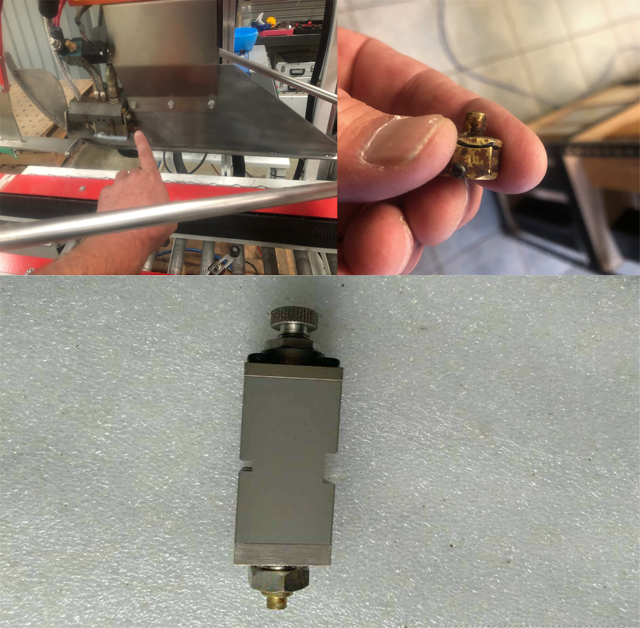

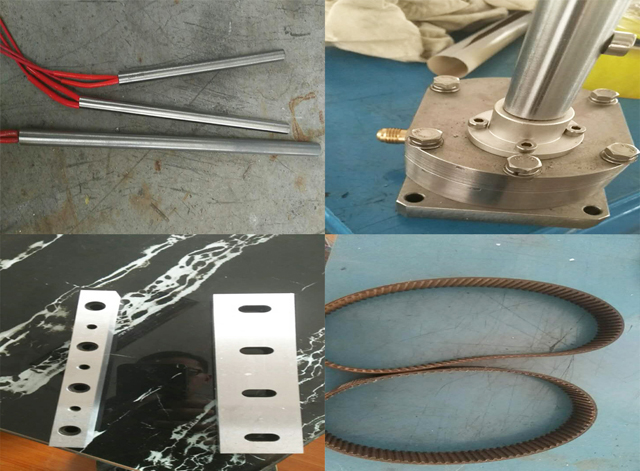

Pièces de rechange pour machine à sceller :

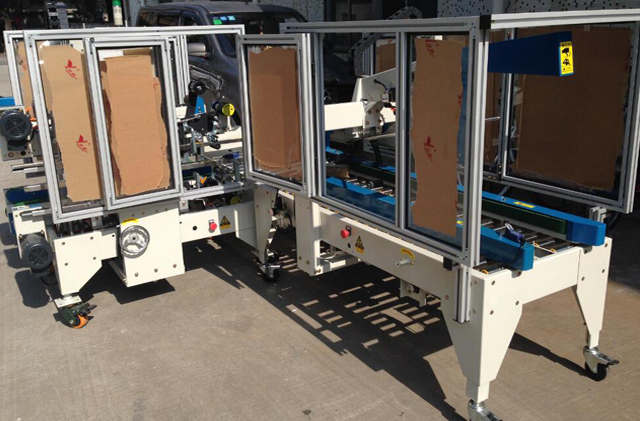

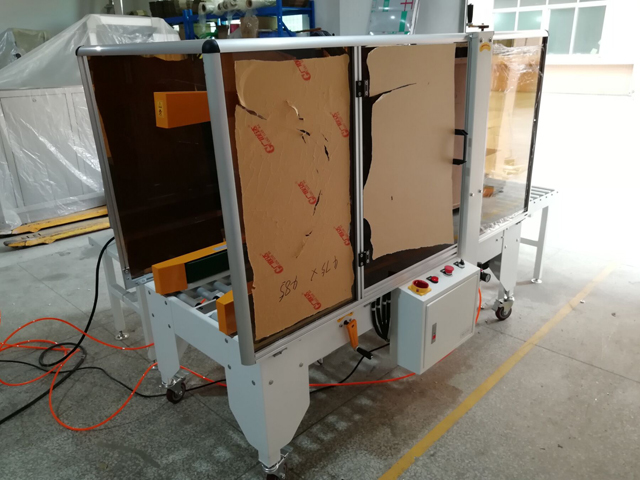

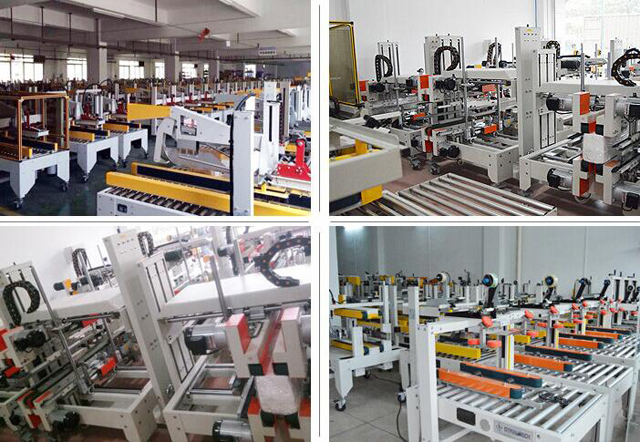

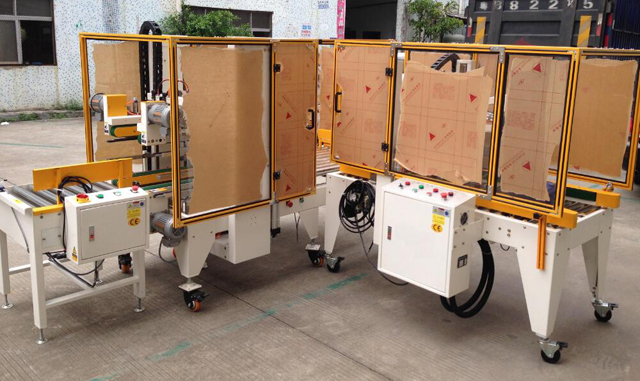

Atelier d'usine pour machines à sceller les cartons Divers modèles pour l'assemblage et la mise en service

Pannes et solutions sur les équipements de montage et de scellage de cartons :

Dysfonctionnement et solution du scellant
Non	Mauvais fonctionnement	Raison possible	Solution
1	Le ruban adhésif ne peut pas être coupé	La pièce de l'alésoir n'est pas assez tranchante. La dent de l'alésoir est coincée par le liant.	Changer le patch de l'alésoir Laver le patch de l'alésoir
2	Il y a une queue après que le ruban adhésif soit coupé.	Le patch de l'alésoir n'est pas assez tranchant. Il y a une tige sur le siège de l'alésoir. Le ressort de traction est trop lâche.	Vérifiez si l'écrou sur le siège de l'alésoir est trop lâche ou non. Lubrifiez l'écrou si nécessaire.
3	Le ruban adhésif ne peut pas adhérer complètement au carton.	Le ressort principal est trop lâche et il y a de la colle sur l'axe du rouleau. Le ruban adhésif est disqualifiant	Régler la traction du ressort principal et nettoyer le rouleau. Changer le ruban adhésif
4	Le carton est verrouillé à mi-chemin.	L'écrou sur la roue de collage est trop serré, le réglage de la hauteur de la ligne de transport du carton n'est pas adapté et le ressort principal est trop serré.	Desserrez la roue de collage, réglez l'écrou, réajustez la hauteur et desserrez le ressort principal.
5	Le ruban adhésif est coupé lors du scellement.	Le patch de l'alésoir dépasse excessivement longtemps.	Abaissez l'emplacement du patch d'alésoir.
6	Le ruban adhésif est souvent hors piste.	La pression du rouleau de guidage sur le carton n'est pas égale.	Réajuster l'espace du rouleau de guidage.
7	Le ruban adhésif n'est pas sur la ligne centrale.	La roue anti-rétro est cassée.	Changer l'anti-rétro.
8	Il y a une anomalie lors du scellement.	Il y a de la poussière sur le support de l'essieu.	Nettoyer et lubrifier le support de l'essieu.
9	Il y a juste avant le scellement et après le scellement.	La vitesse des différentes sangles est différente et le carton n'est pas au bon endroit lorsqu'il est poussé dans la machine.	Ajustez la traction de chaque ligne de transport pour qu'elle soit cohérente afin que le carton puisse être placé au bon endroit.
10	Il y a un drapé après le scellement	la tension du ruban adhésif est trop importante

Garantie: Pour toutes les machines, la garantie est de 1 an. (Sont exclus de la garantie les problèmes dus à des accidents, une mauvaise utilisation, une mauvaise application, des dommages de stockage, une négligence ou une modification de l'équipement ou de ses composants. De même, les pièces de rechange facilement cassées ne sont pas couvertes par la garantie)

Installation: Une fois la machine arrivée à votre usine, si vous en avez besoin, notre technicien se rendra chez vous pour installer et tester la machine et également former votre ouvrier à l'utilisation de la machine (le temps de train dépend de votre ouvrier). Les dépenses (billet d'avion, nourriture, hôtel, frais de déplacement dans votre pays) doivent être à votre charge et vous devez payer pour le technicien 150 USD par jour. Vous pouvez également vous rendre dans notre usine pour suivre une formation.

Après le service : Si vous rencontrez un problème avec votre machine, notre technicien se rendra chez vous pour réparer la machine dans les plus brefs délais. Le coût devrait être à votre charge (comme ci-dessus).
