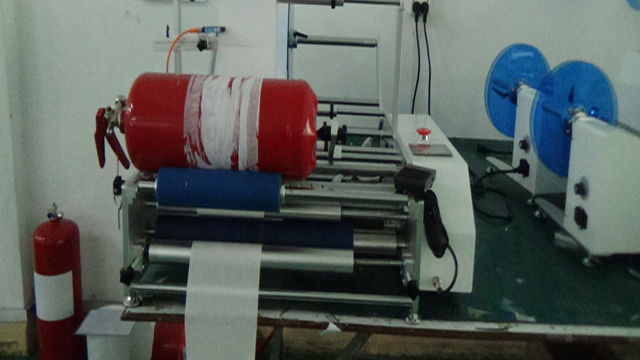

Machine d'étiquetage semi-automatique pour extincteurs personnalisés

Modèle : VK-T801
Précision : ±0,5 mm
Vitesse : 15 à 25 bpm
Diamètre : Ø 15 mm ~ Ø 250 mm
Taille de l'étiquette : Longueur : 20 mm ~ 220 mm ; largeur : 20 mm ~ 270 mm ;
Dimensions : L 950 mm × l 450 mm × H 520 mm
Alimentation : 220 V/50 Hz ;
Poids net : 55 kg
Diamètre intérieur de l'étiquette : Ø86mm
Diamètre extérieur de l'étiquette : Ø 280 mm
Tension : 220 V-240 V/50-60 Hz

Application

Convient pour l'étiquetage de tous types d'objets cylindriques, l'étiquetage de petites bouteilles rondes coniques, telles que le xylitol, les bouteilles rondes de cosmétiques, les bouteilles de vin, etc. Peut réaliser un étiquetage d'une semaine complète / d'une demi-semaine, la circonférence de l'étiquetage avant et arrière, le pas de la marque arrière peut être ajusté. Largement utilisé dans les industries alimentaires, cosmétiques, chimiques, pharmaceutiques et autres.

Les fonctions optionnelles choisies améliorent la commodité de la gestion de la production, avec le comptage d'étiquetage, le mode d'économie d'énergie, l'étiquette de suivi photoélectrique et d'autres fonctions, la gestion de la production est plus facile ;

Fonctionnalités et composants optionnels :

Fonction de codage à chaud

Fonction de positionnement circonférentiel de la circonférence ;

Autres fonctionnalités (selon les exigences du client).

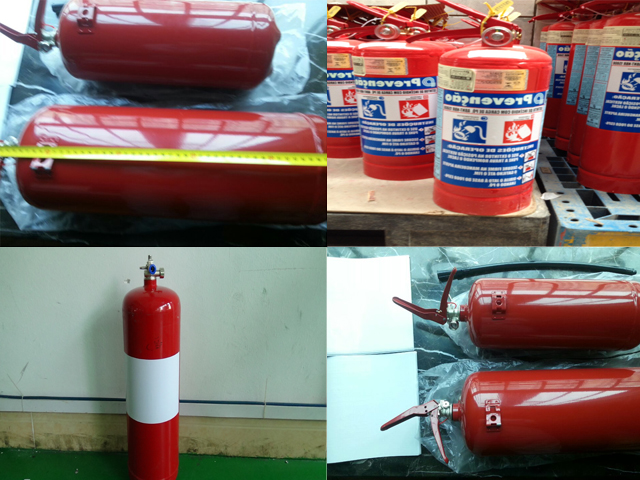

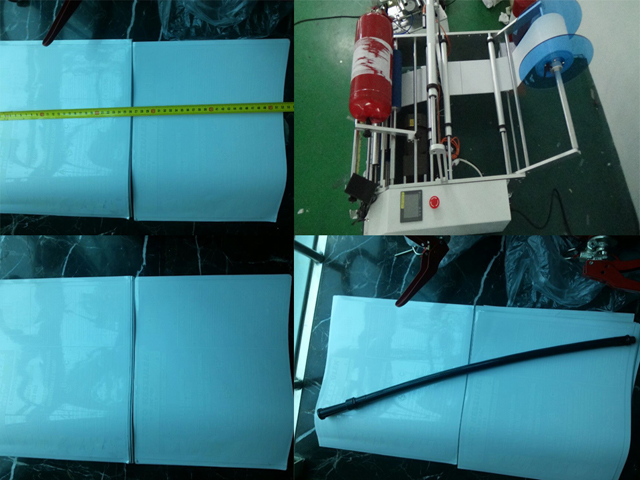

Échantillons

Appareils optionnels :

Lecteur : Lire les codes-barres de différents types

Capteur de lumière électrique : le capteur commun ne peut pas détecter l'étiquette transparente, ce qui nécessite le dispositif de capteur de lumière importé d'Allemagne.

Machine d'impression : impression des textes sur l'étiquette

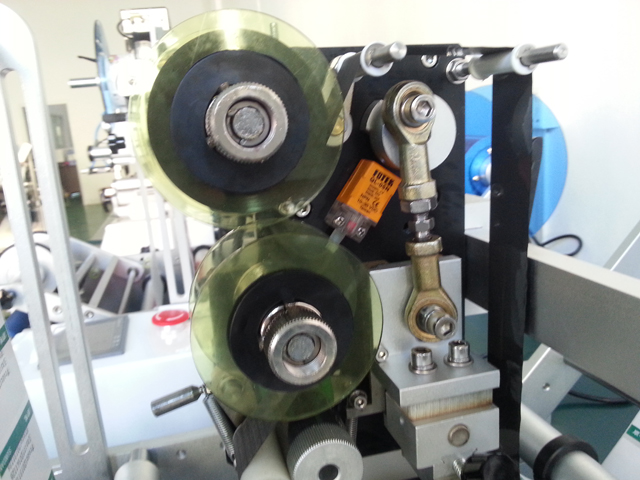

Codage des dates : codage à chaud pour la date de péremption, la série de produits, etc.

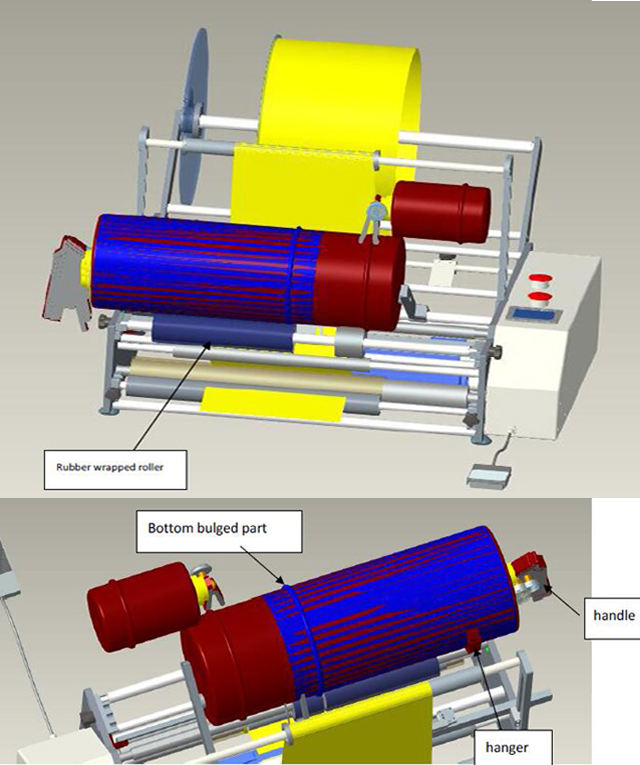

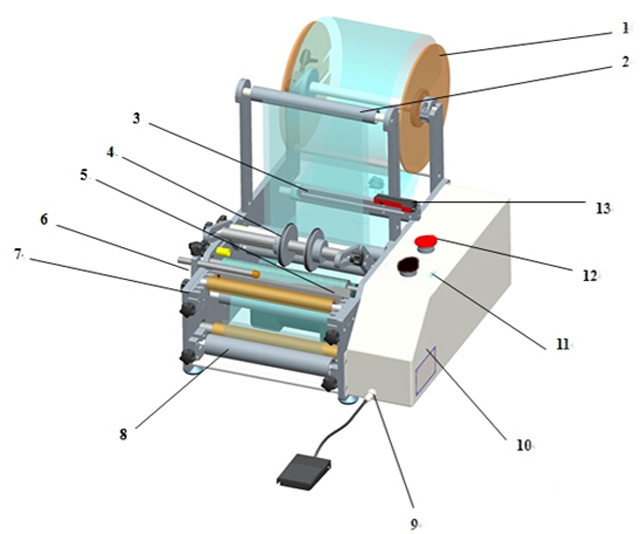

Illustration CAO

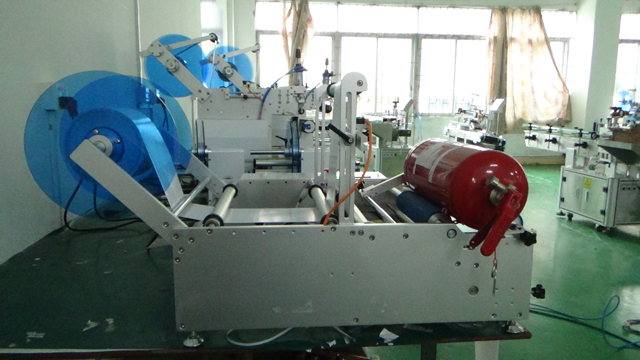

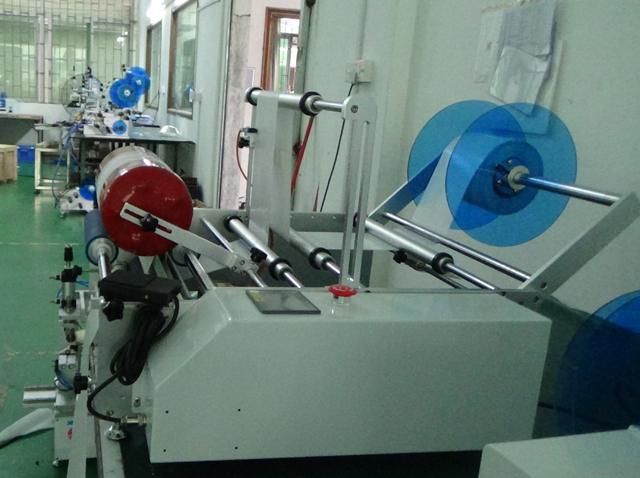

Vue d'ensemble de la machine

Plaques d'étiquettes : Mettre les étiquettes autour
Rouleaux d'étiquettes : le chemin de l'étiquette vers le processus d'étiquetage
Supports pour capteur de lumière : Installation du capteur de lumière, mobile de haut en bas
Pressage : Appuyez sur les bouteilles pendant l'étiquetage, ajustez sa tension en contrôlant le bouton gauche
Enroulage d'étiquettes : Distribution des étiquettes
Position : Ajustez-le à gauche ou à droite, vers le haut ou vers le bas pour positionner les bouteilles

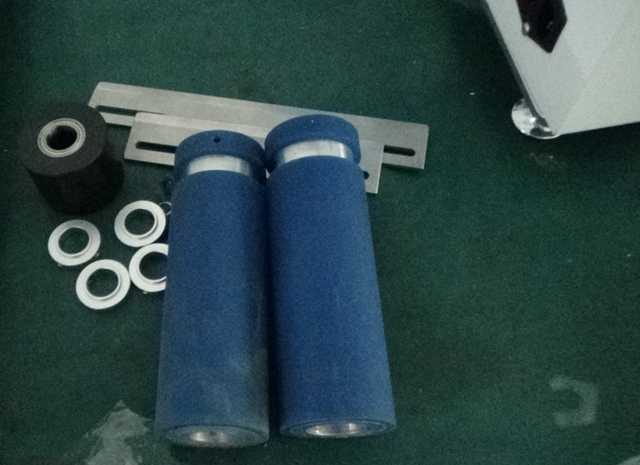

Veste de support : Différentes positions pour différentes bouteilles
Traction : Tirez la ligne inférieure pour distribuer l'étiquette, ajustez sa tension en déplaçant les vis
Contrôle de la pédale
Coffret électrique
Interface homme-machine : Pilotage des machines avec modification des paramètres
Arrêt soudain
Capteur de lumière : Détection de l'intervalle des étiquettes

Paramètre de base

Modèle : VK-T801
Précision : ±0,5 mm
Vitesse : 15 à 25 bpm
Diamètre : Ø 15 mm ~ Ø 250 mm
Taille de l'étiquette : Longueur : 20 mm ~ 220 mm ; largeur : 20 mm ~ 270 mm ;
Dimensions : L 950 mm × l 450 mm × H 520 mm
Alimentation : 220 V/50 Hz ;
Poids net : 55 kg
Diamètre intérieur de l'étiquette : Ø86mm
Diamètre extérieur de l'étiquette : Ø 280 mm
Tension : 220 V-240 V/50-60 Hz

Configuration de la machine d'étiquetage des extincteurs

Configuration du mécanisme principal			Configuration de l'appareil électrique principal
Nom du mécanisme	Quantité	Matériau principal	Nom de l'appareil électrique	Quantité	Spécification
mécanisme de déroulement	1	Alliage d'aluminium, acrylique	Étiquette détectant l'œil	1	Allemand malade
Mécanisme de raquette oculaire	1	Alliage d'aluminium	Automate programmable	1	Série Panasonic FP
Mécanisme de pressage d'étiquettes	1	tube en acier inoxydable et éponge	interrupteur d'alimentation	1	Omron
mécanisme de traction	1	acier inoxydable, alliage d'aluminium, rouleau recouvert de caoutchouc	interface homme-machine	1	Écran couleur Samkoon 3,5 pouces
mécanisme de réglage	1	Alliage d'aluminium	moteur de traction	1	Moteur à grande vitesse Oubang 120 W
mécanisme de guidage d'étiquette	6	Alliage d'aluminium	réglage de la vitesse du moteur de traction	1	Régulateur de vitesse de type split oubang
mécanisme de décollement d'étiquettes	1	acier inoxydable	alimentation à découpage	1	Omron japonais
mécanisme de pression supérieur du produit	1	Alliage d'aluminium
raquette de machine	1	Alliage d'aluminium

Processus de travail

Travaux principaux : principe de fonction de commutation standard simple, double standard, principe d'étiquetage de positionnement circonférentiel, veuillez consulter l'usine.

Procédure: mettre le produit -> Étiquetage (appareil automatiquement) -> Retirer l'étiquetage des produits.

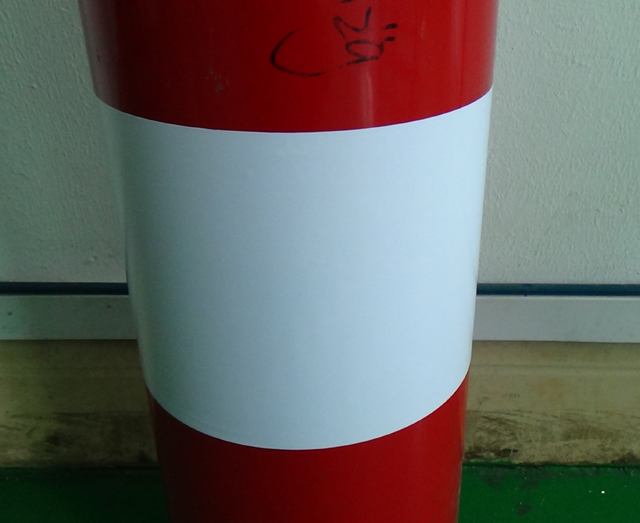

Réalisation d'étiquettes assorties pour équipement d'étiquetage d'extincteurs :

Garantie: Pour toutes les machines, la garantie est de 1 an. (Sont exclus de la garantie les problèmes dus à des accidents, une mauvaise utilisation, une mauvaise application, des dommages de stockage, une négligence ou une modification de l'équipement ou de ses composants. De même, les pièces de rechange facilement cassées ne sont pas couvertes par la garantie)

Installation: Une fois la machine arrivée à votre usine, si vous en avez besoin, notre technicien se rendra chez vous pour installer et tester la machine et également former votre ouvrier à l'utilisation de la machine (le temps de train dépend de votre ouvrier). Les dépenses (billet d'avion, nourriture, hôtel, frais de déplacement dans votre pays) doivent être à votre charge et vous devez payer pour le technicien 150 USD par jour. Vous pouvez également vous rendre dans notre usine pour suivre une formation.

Après le service : Si vous rencontrez un problème avec votre machine, notre technicien se rendra chez vous pour réparer la machine dans les plus brefs délais. Le coût devrait être à votre charge (comme ci-dessus).
